Fiat 500 Handbuch Seite 334

Abb. 456
-

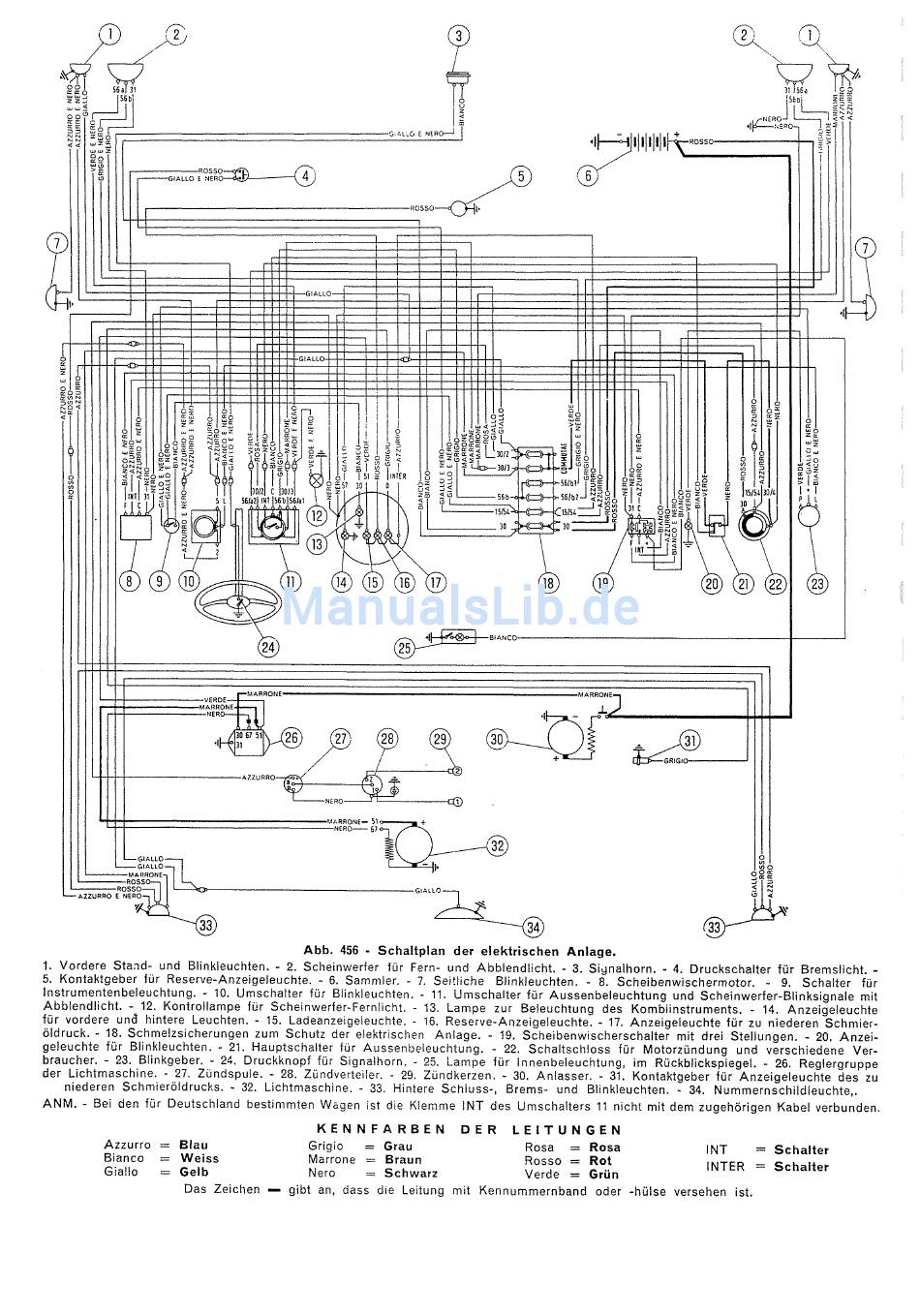

Schaltplan der elektrischen Anlage.
1. Vordere Stand- und Blinkleuchten.
-
2. Scheinwerfer für Fern- und Abblendlicht.
-
3. Si~jnalhorn.
-
4. Druckschalter für Bremslicht.
-
5, Kontaktgeber für Reserve-Anzeigeleuchte.
-
6. Sammler.
-
7. Seitliche Blinkleuchten.
-
8. Scheibenwischermotor.
-
9. Schalter für
Instrumentenbeleuchtung.
-
10. Umschalter für Blinkleuchten.
-
11. Umschalter für Aussenbeleuchtung und Scheinwerfer-Blinksignale mit
Abblendlicht.
-
12. Kontrollampe für Scheinwerfer-Fernlicht.
-
13. Lampe zur Beleuchtung des Kombiinstruments.
-
14. Anzeigeleuchte
für vordere und hintere Leuchten.
-
15. Ladeanzeigeleuchte.
-
16. Reserve-Anzeigeleuchte.
-
17. Anzeigeleuchte für zu niederen Schmier
öldruck.
-
18. Schmelzsicherungen zum Schutz der elektrischen Anlage.
-
19. Scheibenwischerschalter mit drei Stellungen.
-
20. Anzei
geleuchte für Blinkleuchten.
-
21. Hauptschalter für Aussenheleuchtung.
-
22. Schaltschloss für Motorzündung und verschiedene Ver
braucher.
-
23. Blinkgeber.
-
24. Druckknopf für Signalhorn,
-
25. Lampe für Innenbeleuchtung, im Rückblickspiegel.
-
26. Reglergruppe
der Lichtmaschine.
-
27. Zündspule.
-
28. Zündverteiler.
-
29. Zündkerzen,
-
30. Anlasser.
-
31. Kontaktgeber für Anzeigeleuchte des zu
niederen Schmieräldrucks.
-
32. Lichtrnaschine.
-
33. Hintere Schluss-, Brems- und Blinkleuchten.
-
34. Nummernschildleuchte,.
ANM.
-
Bei den für Deutschland bestimmten Wagen ist die Klemme INT des Umschalters 11 nicht mit dem zugehörigen Kabel verbunden.
KENNFARBEN DER LEITUNGEN
Azzurro Blau Grigio Grau Rosa Rosa NT Schalter
Bianco Weiss Marrone Braun Rosso ROt INTER Schalter
Giallo Gelb Nero Schwarz Verde
=
Grun
Das Zeichen
—
gibt an, dass die Leitung mit Kennummernband oder -hülse versehen ist.
