25. Einen 24-mm-Schlüssel (15/16 Zoll) an der
Sechskantschraube (C) ansetzen, um die Verriegelung nach
unten zu drehen und den Tragrahmen des
Einzugsförderbandes leicht anzuheben. Die Mutter und die
Schraube (B) montieren, um die Verriegelungsstellung zu
fixieren.
26. Schraube (A) montieren.
27. Die Arbeitsschritte an der gegenüberliegenden Seite des
Einzugsförderband-Tragrahmens wiederholen.
28. Am Stützwinkel (C) der Adapterwanne mit Hilfe von zwei
Schrauben (A) Zwischenbleche (B) einsetzen.
BEACHTEN:
Achten Sie darauf, dass es nicht zu einer Berührung mit den
Seitenbandsegmenten kommt.
29. Mit einem sauberen Tuch die Kupplungsstecker und
Anschlüsse von Verunreinigungen befreien.
30. Folgende Hydraulikschläuche an den Hydraulikblock (B)
anschließen:
• Messervorlauf an Anschluss KP auf Hydraulikblock
(orangefarbener Kabelbinder)
• Messerrücklauf an Anschluss KR auf Hydraulikblock
(blauer Kabelbinder)
• Bandvorlauf an Anschluss DP auf Hydraulikblock (grüner
Kabelbinder)
• Bandrücklauf an Anschluss DR auf Hydraulikblock (roter
Kabelbinder)
• Ölrücklauf an Anschluss CD auf Hydraulikblock
31. Den Stromstecker C20C (A) anschließen.
MAC262089
BETRIEB

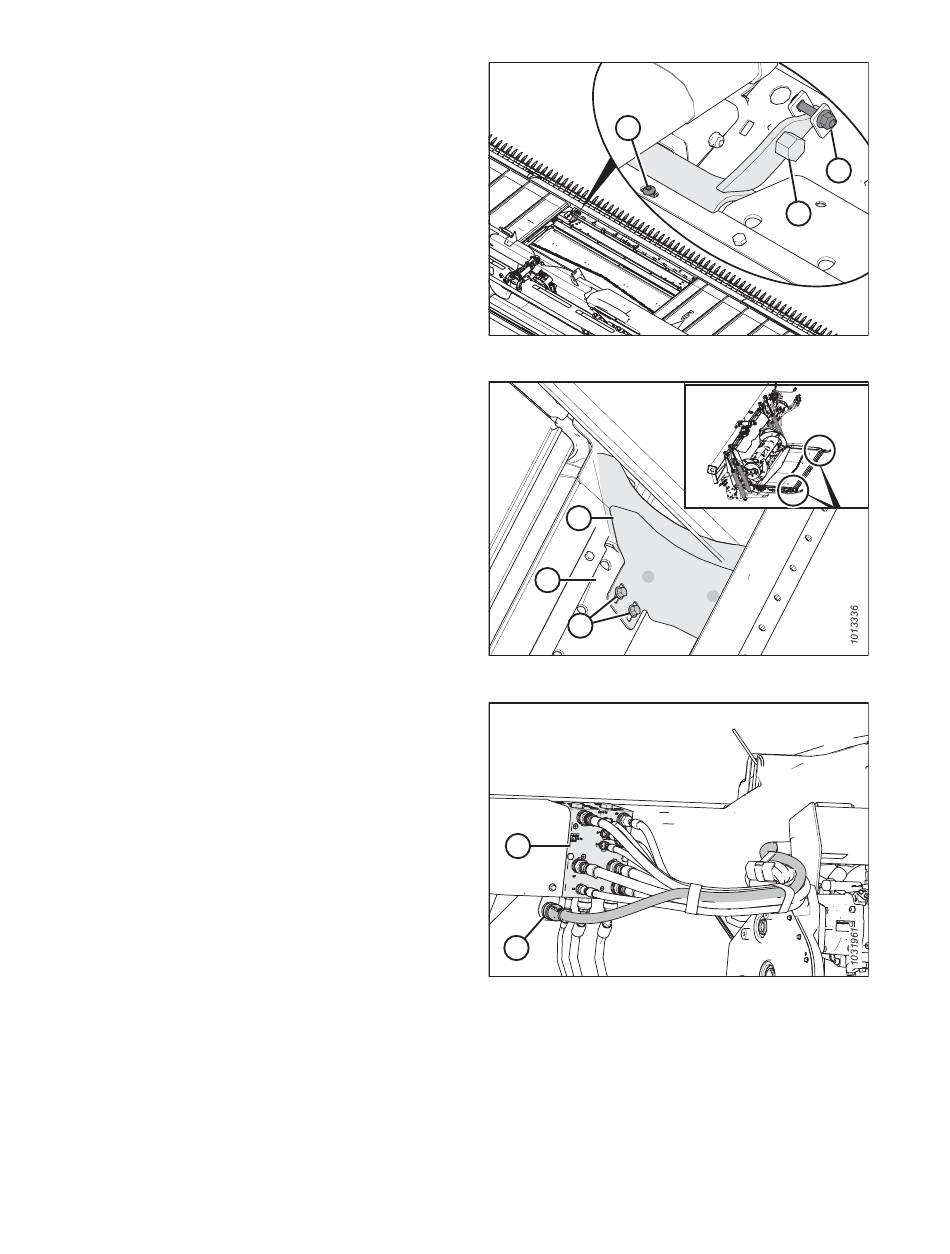

Abbildung 3.75: Floatmodul-Verriegelung
B
C
A
Abbildung 3.76: Zwischenbleche
B
A
Abbildung 3.77: Schneidwerksanschlüsse
70
A
C
B
1017134
Revision A
