10. Den Schmiernippel (A) wieder einbauen und langsam
Schmierfett auftragen. Schmierfett auftragen, bis der
Messerkopf eine LEICHTE Abwärtsbewegung hat, und dann
aufhören.
WICHTIG:
NICHT zu viel Schmierfett in den Messerkopf pumpen.
Wenn zu viel Schmierfett in den Messerkopf gepumpt wird,
kommt es zu einer Fehlausrichtung des Messers. Dadurch
überhitzen sich die Messerfinger zu stark und die
Antriebssysteme werden überlastet. Wenn zu viel
Schmierfett eingepresst wurde, den Schmiernippel
entfernen, um Druck abzulassen.
BEACHTEN:
Falls im Lagerzwischenraum Luft eingeschlossen ist, sinkt
der Messerkopf ab und füllt sich dann mit Schmierfett.
11. Den Umlenkhebel in mittlere Messerhubstellung bringen
und sicherstellen, dass der Messerrücken den ersten
Messerfinger (A) nicht berührt.
12. Wenn der Messerrücken mit dem ersten Messerfinger in
Berührung kommt, die Schrauben (B) entfernen, den
Messerfinger nach vorne rücken und die Schrauben wieder
einsetzen. Die Schraube auf 85 Nm (63 lbf•ft) festziehen.
Wenn der erforderliche Abstand (kein Kontakt zwischen der
hinteren Stange und der Vorderseite der ersten
Messerfingers) nicht erreicht werden kann, sind zusätzliche
Unterlegscheiben zwischen dem Taumelgetriebe und der
Montageplatte erforderlich. Wenden Sie sich an Ihren
MacDon-Händler.
13. Die Seitenverkleidung schließen. Eine Anleitung finden Sie
im Abschnitt
Schließen der Schneidwerk-
Seitenverkleidungen, Seite

4.8.6 Ersatzmesser

Im Hauptrahmenrohr können von rechts her zwei
Ersatzmesser (A) eingeführt und dort aufbewahrt werden. Die
Ersatzmesser müssen mit dem Verriegelungshaken (B) und dem
Federstecker (C) gesichert werden.
MAC262089
WARTUNG UND SERVICE
38.

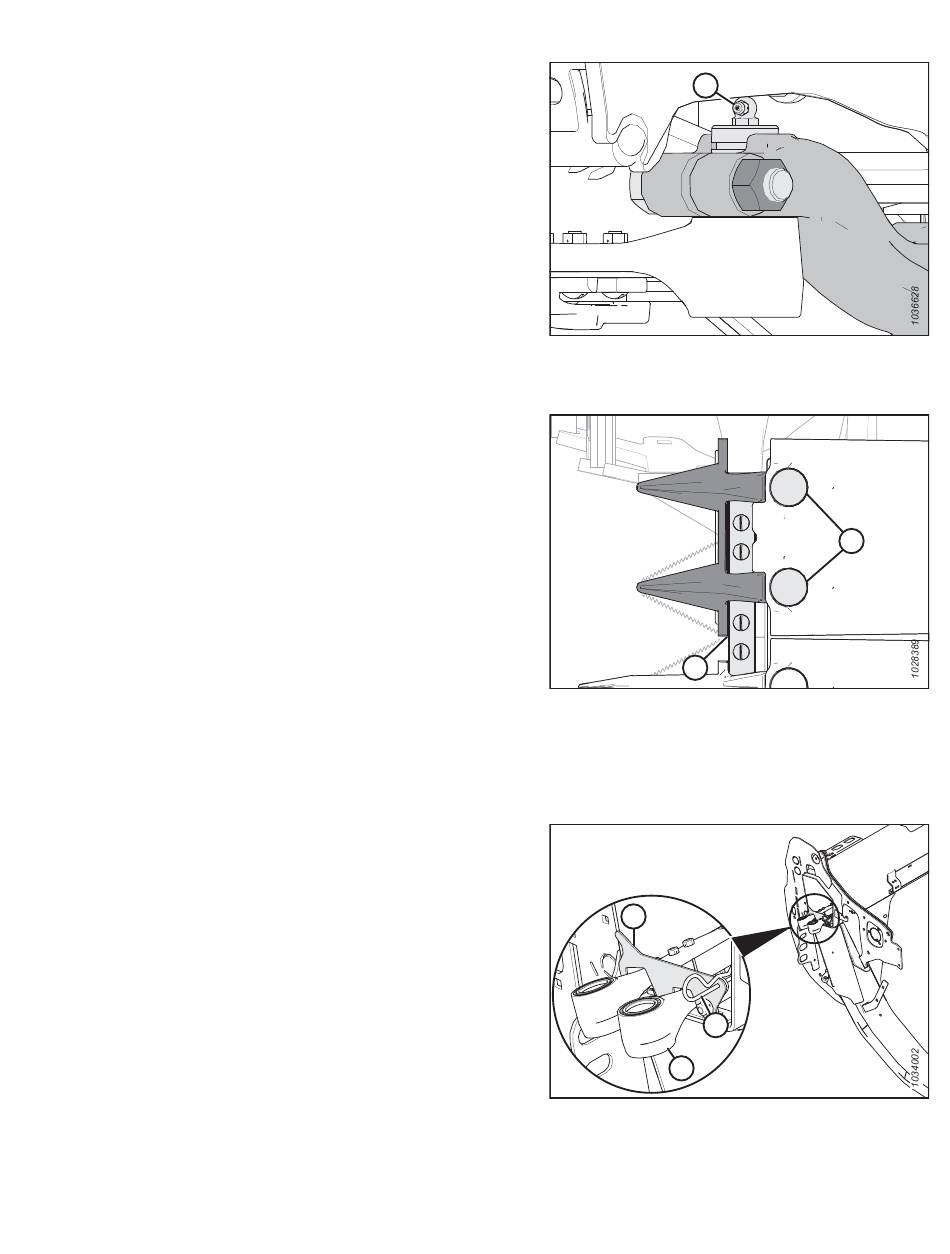

Abbildung 4.122: Messerkopf
Abbildung 4.123: Erster Messerfinger – Ansicht von
unten
B
Abbildung 4.124: Ersatzmesser
347
A
B
A
C
A
Revision A
