GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen oder Absinken der angehobenen
Maschine zu vermeiden, vor Verlassen des Fahrersitzes stets den Motor abstellen und den Zündschlüssel abziehen, die
Sicherheitsstützen in die Stützstellung bringen und sich erst dann unter die Maschine begeben.
WARNUNG
Bei Arbeiten in Nähe der Messer oder beim Umgang mit diesen schwere Handschuhe tragen.
1. Die Haspel vollständig anheben.
2. Den Motor abstellen und den Zündschlüssel abziehen.
3. Die Haspel-Sicherheitsstützen in Stützstellung bringen. Die Anleitung entnehmen Sie dem
Stützstreben, Seite
35.
4. Gehen Sie wie folgt vor, um den Druckdaumen-Spalt
einzustellen:
a.
Zum Verkleinern des Abstandes die
Justierschrauben (A) im Uhrzeigersinn drehen.
b. Zum Vergrößern des Abstandes die
Justierschrauben (A) gegen den Uhrzeigersinn drehen.
BEACHTEN:
Falls größere Anpassungen erforderlich sind, müssen
eventuell die Muttern (B) gelöst werden, bevor die
Justierschrauben (A) gedreht werden. Nach dem
Anpassen die Muttern auf 85 Nm (63 lbf ft) anziehen.
c.
Die zuerst verstellte Stelle noch einmal prüfen,
nachdem die zweite Stelle nachgestellt wurde.
Anpassungen auf einer Seite können sich auf die
andere Seite auswirken.
d. Soweit erforderlich weitere Druckdaumen einstellen.
5. Die Abstände noch einmal kontrollieren und ggf. weiter nachstellen.
6. Das Schneidwerk bei niedriger Motordrehzahl laufen lassen und auf Geräusche achten, die auf zu geringen Abstand
zurückzuführen sein könnten. Bei Bedarf nachjustieren.
WICHTIG:
Ist der Abstand unter den Druckdaumen zu gering, werden das Messer und die Messerfinger überhitzt.
Ersetzen von Mitte-Messerfingern – Doppelmesser
Um den Messerfinger (mit Laufflächenversatz) in der Mitte eines Doppelmesserschneidwerks (zwei Messer laufen
übereinander) zu ersetzen, muss etwas anders vorgegangen werden als bei Standard-Messerfingern.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen oder Absinken der angehobenen
Maschine zu vermeiden, vor Verlassen des Fahrersitzes stets den Motor abstellen und den Zündschlüssel abziehen, die
Sicherheitsstützen in die Stützstellung bringen und sich erst dann unter die Maschine begeben.
MAC262089
WARTUNG UND SERVICE

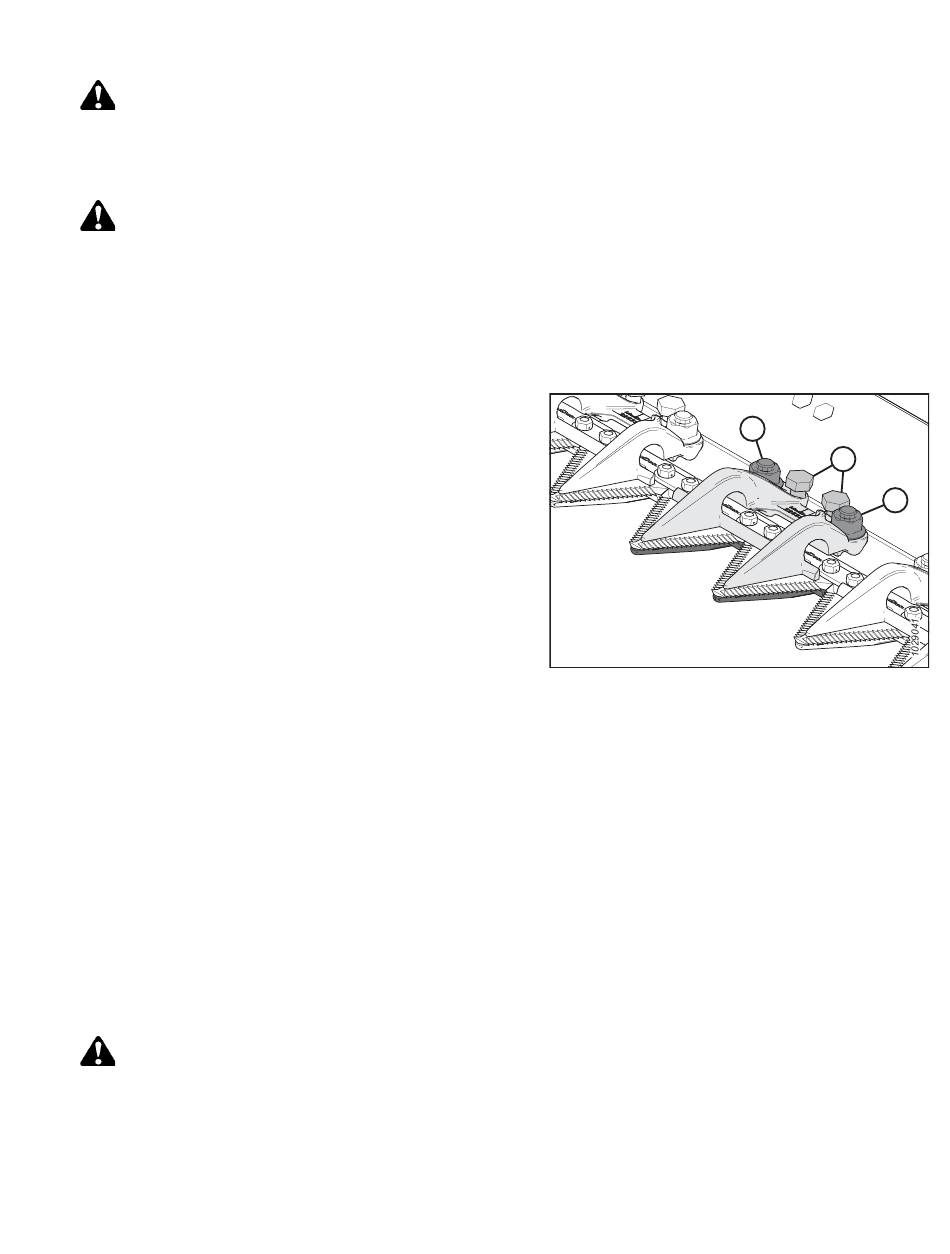

Abbildung 4.160: Druckdaumen eines kurzen
Messerfingers
373
Anbringen der Haspel-
B
A
B
Revision A
