14. Seitenstange der oberen Abdeckung: Die Mutter (A) und
die Schraube (B) lösen und die Stange (C) nach außen oder
nach innen schwenken. Die Mutter (A) auf 39 Nm (29 lbf ft)
anziehen. Schraube (B) mit 52 Nm (38 lbf ft) anziehen.

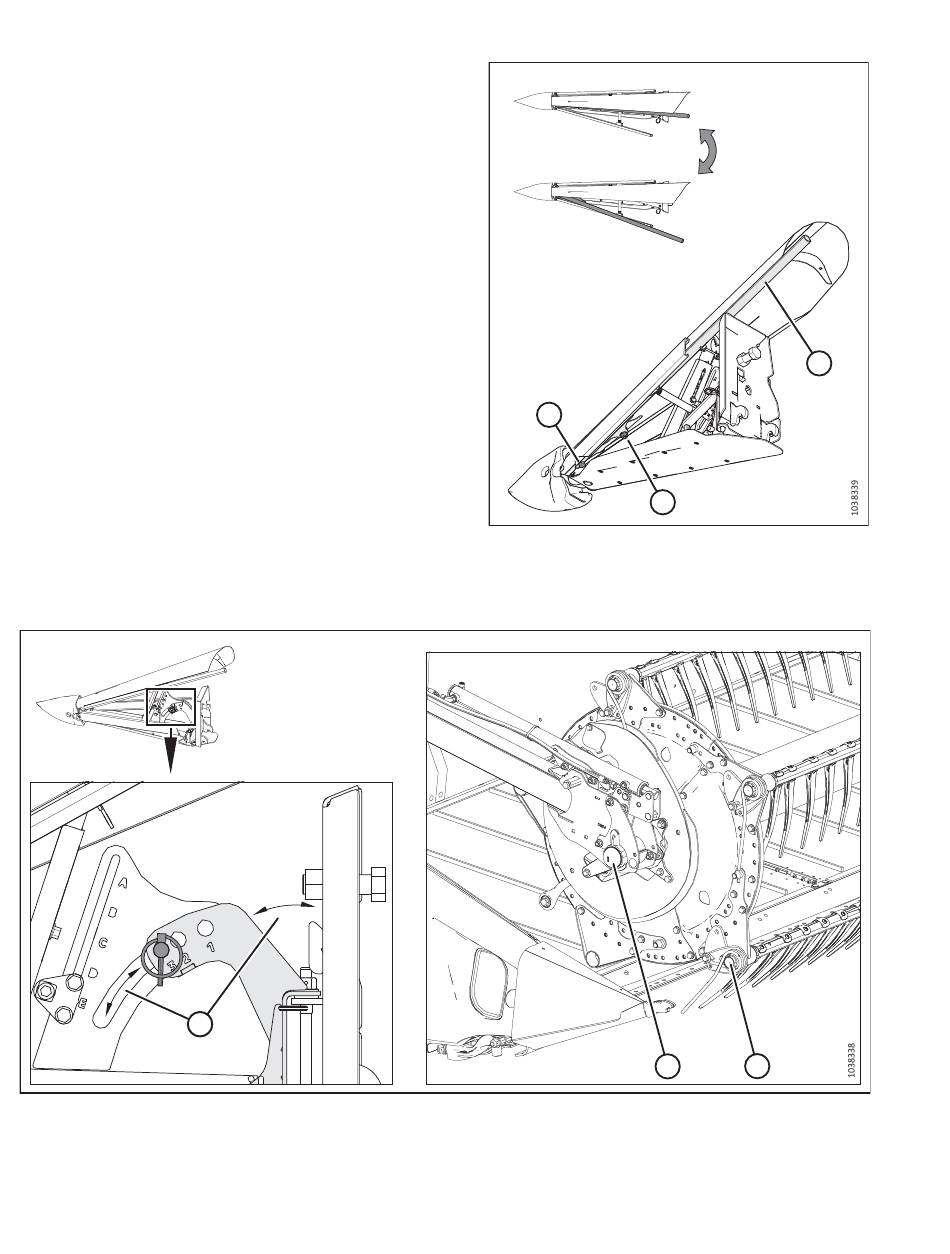

Abbildung 3.281: Bewegungsbereich des floatfähigen Halmteilers
A A
15. Überprüfung des Bewegungsbereichs: Den floatfähigen Halmteiler über den durch den unteren Anschlag eingestellten
Bewegungsbereich (A) heben und senken. Sicherstellen, dass der floatfähige Halmteiler NICHT mit den
Haspelstützen (B) oder der Haspel (C) in Berührung kommt.
MAC262089
BETRIEB
B
Abbildung 3.280: Einstellung der Seitenstange der
oberen Abdeckung
206
C
A
B
C
