9. Die beiden Schrauben (A) und Muttern (B) entfernen, die
die Messerklinge (C) in der Halterung (D) sichern.
10. Mittelstarkes Schraubensicherungsmittel (Loctite
gleichwertig) auf zwei neue Schrauben (A) (MAC313790)
aus dem Satz auftragen.
11. Die neue Messerklinge (C) (MAC313788) mit zwei
Schrauben (A) und Muttern (B) (MAC313789) an der
Halterung (D) anbringen.
12. Die Muttern (B) auf 7 Nm (5 lbf ft) anziehen.
13. Wenn die Befestigungselemente (A), (B) und Clips (C) gelöst
wurden, die Befestigungselemente wie folgt anziehen:
a.
Die M8-Mutter (A) so anziehen, dass der Spalt (D) an
der Spitze der Messerklingen (E) NICHT mehr als 3 mm
(1/8 Zoll) beträgt.
b. Darauf achten, dass die Clips (C) NICHT zu fest
geklemmt sind und die Bewegung des Messers
einschränken.
c.
Die zwei M10-Muttern (B) auf 50 Nm (37 lbf ft)
anziehen.
14. Die restlichen Komponenten und den Messerfinger wieder
einbauen. Der Einbau erfolgt in umgekehrter Reihenfolge
wie der Ausbau.
MAC262089
WARTUNG UND SERVICE
®
243 oder

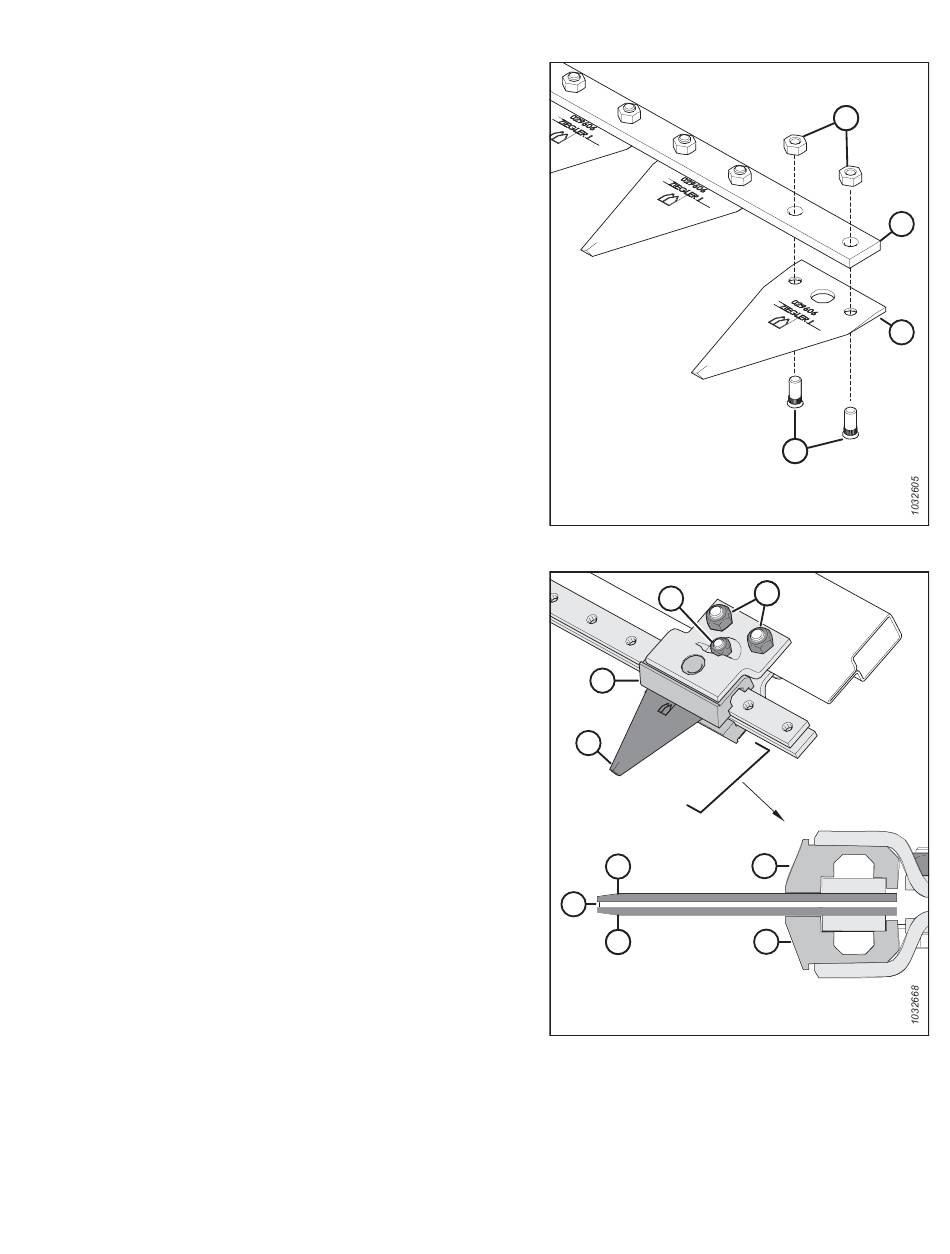

Abbildung 4.406: Messerklingenbaugruppe
C
E
D
Abbildung 4.407: Spalt zwischen Clip und
Messerklinge
497
B A
I B
A
E
C
A
E
C
B
A
D
C
Revision A
