7. Die Kunststoff-Verschleißplatte (A) und den neuen
Messerfinger (B) an der Unterseite des Messerbalkens
anhalten.
8. Die drei Justierschrauben (A) in die Aussparungen stecken.
Die Schrauben müssen an der Unterseite des spitzen Mitte-
Druckdaumens (B) 4 mm (5/32 Zoll) überstehen.
9. Den Mittel-Druckdaumen (B) auf den Messerbalken setzen.
10. Den spitzen Mitte-Druckdaumen (A) mit zwei Schrauben
und Muttern (B) befestigen, aber noch NICHT festziehen.
WICHTIG:
Der Druckdaumen (A) muss die beiden im Mitte-
Messerfinger übereinander laufenden Messer aufnehmen.
Sicherstellen, dass an der genannten Stelle der richtige
Ersatz-Messerfinger eingebaut wird.
11. Den Druckdaumen so lange einstellen, bis der richtige
Abstand eingestellt ist.
• Eine Einstellanleitung entnehmen Sie dem Abschnitt
Einstellen des Mittel-Druckdaumens – spitze
Messerfinger, Seite
• Angaben zu den Abstandsmaßen entnehmen Sie dem
Prüfen des Mittel-Druckdaumens – spitze
Abschnitt
Messerfinger, Seite
12. Die Muttern (B) auf 85 Nm (63 lbf ft) anziehen.
MAC262089
WARTUNG UND SERVICE
365.
364.
B

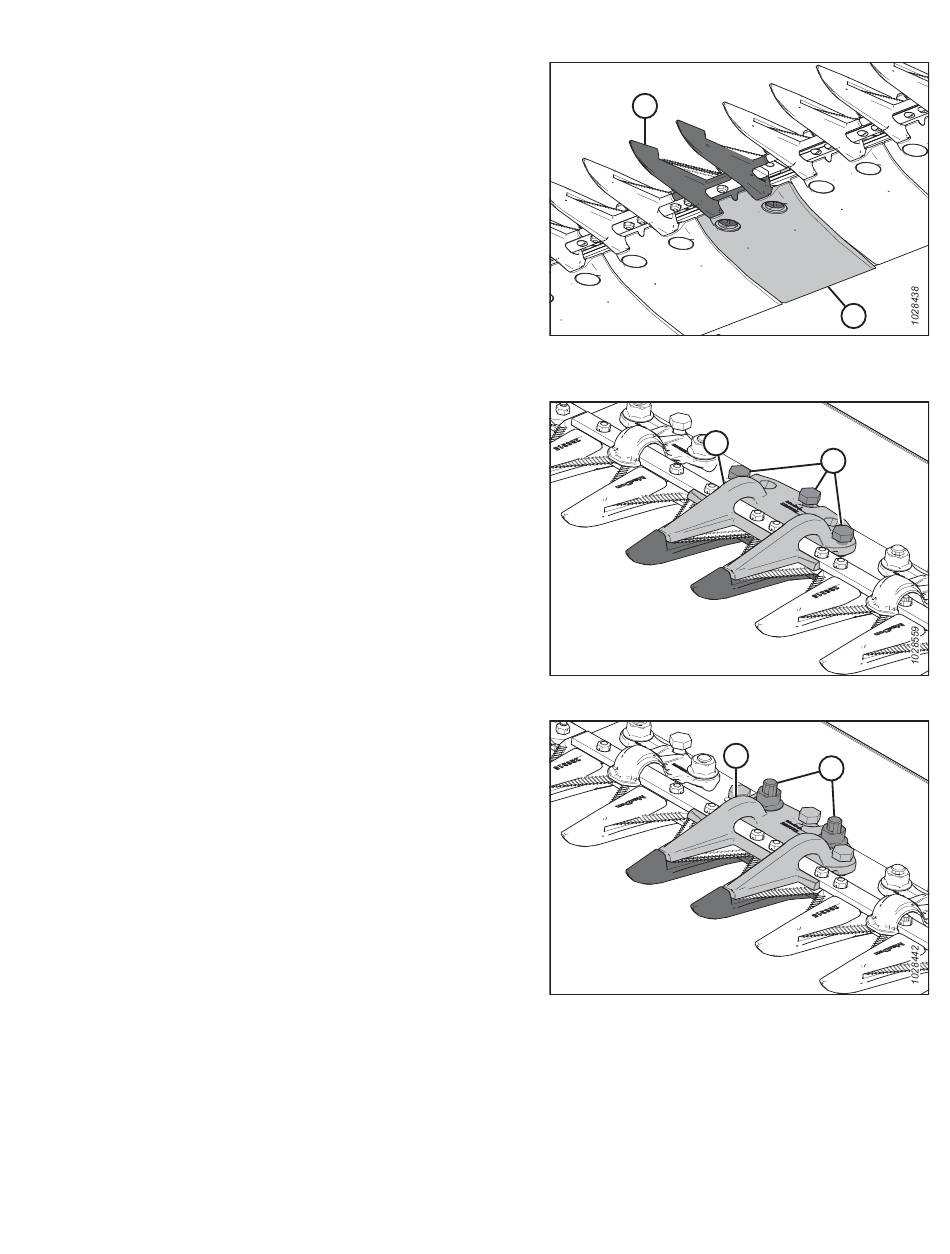

Abbildung 4.146: Spitzer Mitte-Messerfinger mit
Verschleißplatte
Abbildung 4.147: Spitzer Mitte-Messerfinger
Abbildung 4.148: Spitzer Mitte-Messerfinger
