Kurze Messerfinger an Doppelmesserschneidwerk 12,5 m (41 ft.)

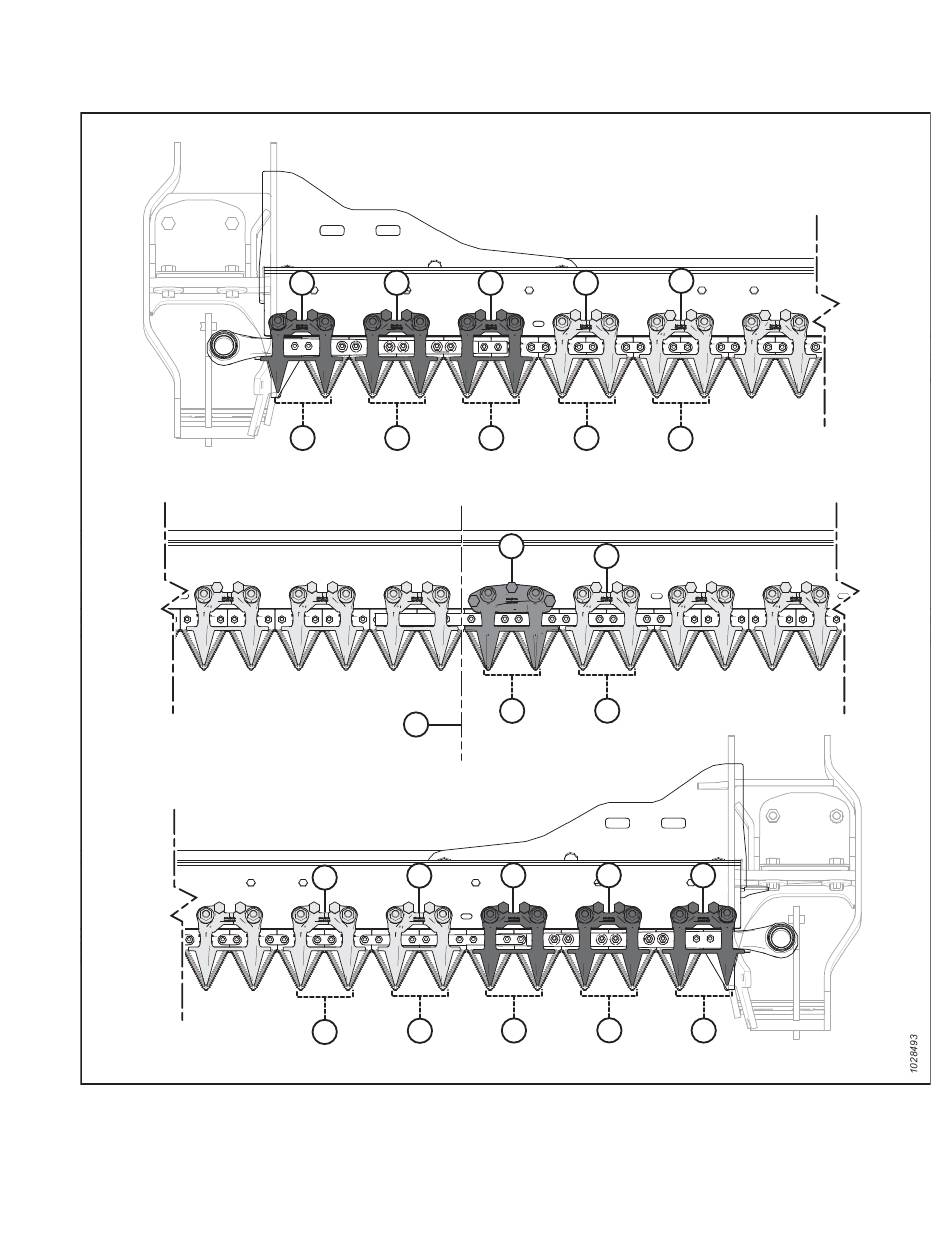

Abbildung 4.154: Einbauorte kurzer Messerfinger und Druckdaumen – Doppelmesserschneidwerk 12,5 m (41 ft.)
A – Kurzer Messer-Druckdaumen (MAC286330)
C – Kurzer Abschluss-Druckdaumen (6 St.) (MAC286331)
E – Kurzer Mittel-Druckdaumen (MAC286333)
G – Schneidwerksmitte
MAC262089
WARTUNG UND SERVICE
C
C
D
D
G
A
A
D
B
C
A
D
D
E
A
F
B
C
C
D
D
B – Kurzer Messerfinger (MAC286318)
D – Kurzer Abschluss-Messerfinger (8 St.) (ohne Verschleißplatte) (MAC286319)
F – Kurzer Mittel-Messerfinger (MAC286320)
369
A
B
C
D
Revision A
