1. Prüfen, ob der Spalt (A) zwischen der Schneidwerk-
Seitenverkleidung (B) und dem Abschlussblech (C) 1–3 mm
(0,04–0,12 Zoll) beträgt.
2. Falls nachgestellt werden muss, Halteplatte (A) wie folgt
anpassen:
a.
Die Schrauben (B) lösen.
b. Halteplatte (A) nach oben/unten schieben, bis das
erforderliche Spaltmaß eingestellt ist.
c.
Befestigungselemente wieder festziehen.
MAC262089
BETRIEB

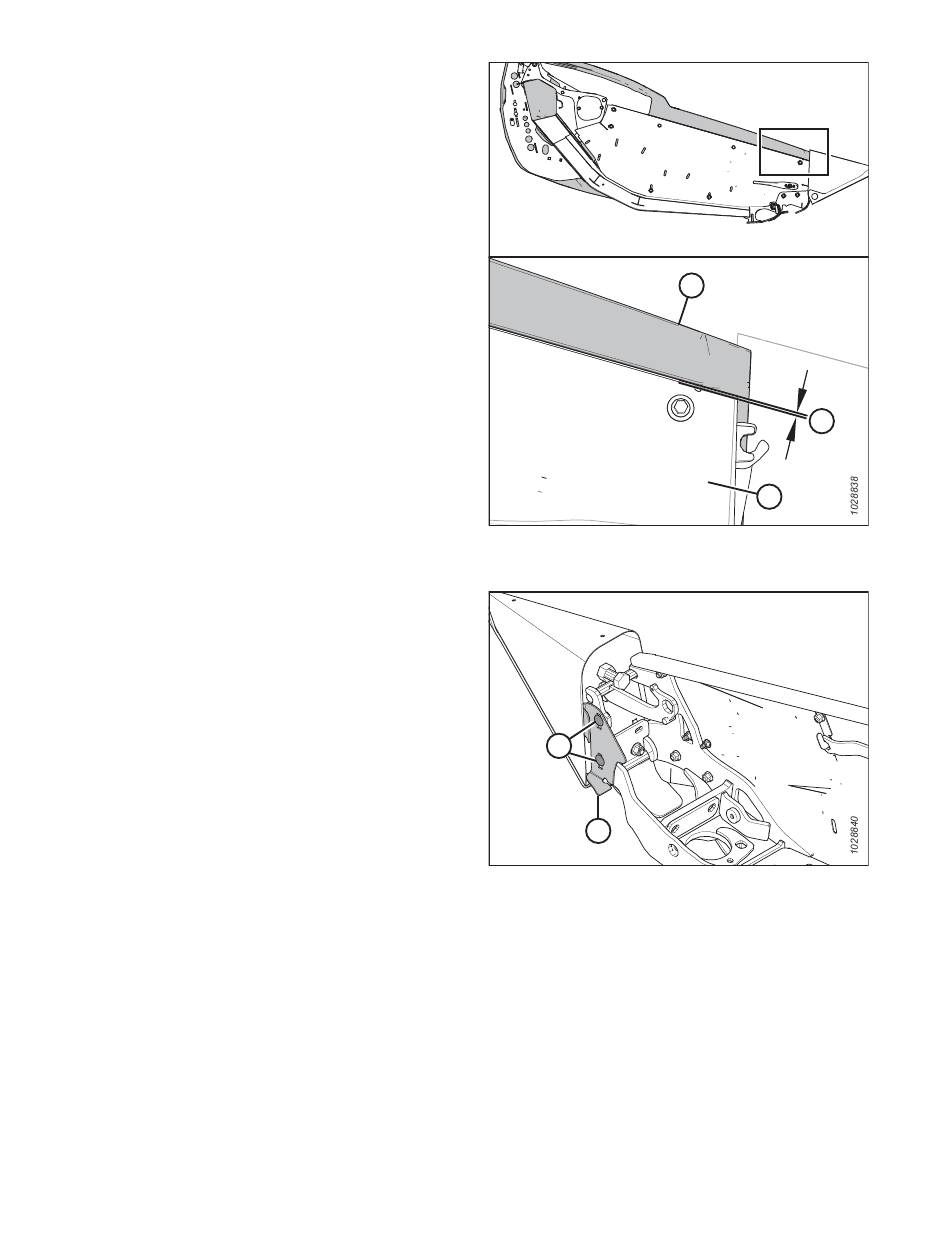

Abbildung 3.15: Spalt zwischen Abschlussblech und
Seitenverkleidung
B
A
Abbildung 3.16: Halteplatte Schneidwerk-
Seitenverkleidung
40
B
A
C
Revision A
