8. Die Spannrolle (A) durch die Aussparung auf der
gegenüberliegende Seite des Tragrahmens schieben.
9. Den Achsschaft (A) der Spannrolle mit Öl einpinseln.
10. Die Lagerbaugruppe (B) händisch so auf den Achsschaft (A)
drehen, dass die Dichtungen nicht beschädigt werden.
WICHTIG:
Sicherstellen, dass die Lagerbaugruppe rechtwinklig zum
Achsschaft steht. Andernfalls kann die Dichtung beim
Einbau beschädigt werden.
11. Nachdem das Lager und beide Dichtungen auf dem
Achsschaft sind, die Schraubenmutter (A) aufschrauben und
mit 81 Nm (60 lbf•ft) festziehen.
12. Die Arbeitsschritte
1, Seite 397
gegenüberliegenden Seite wiederholen.
13. Das Spannrollengehäuse (A) drehen, bis die
Schraubbohrung in der unteren Ausbuchtung mit der
Schraubbohrung der angeschweißten Platte
deckungsgleich ist.
14. Mittelfestes Schraubensicherungsmittel (Loctite
gleichwertig) auf die Schraubengewinde auftragen und
dann die folgenden Befestigungselemente an Position (C)
einsetzen.
• Zylinderkopfschraube, Unterlegscheibe und Mutter.
15. Die Schraubbohrung des Gusseisenschenkels (D) mit der
Schraubbohrung der oberen Ausbuchtung des
Spannrollengehäuses (A) ausrichten.
16. Mittelfestes Schraubensicherungsmittel (Loctite
gleichwertig) auf die Schraubengewinde auftragen und
dann die folgenden Befestigungselemente an Position (E)
einsetzen.
• Zylinderkopfschraube, Unterlegscheibe und Mutter.
MAC262089
WARTUNG UND SERVICE
bis
11, Seite 399
auf der
®
243 oder
®
243 oder
399

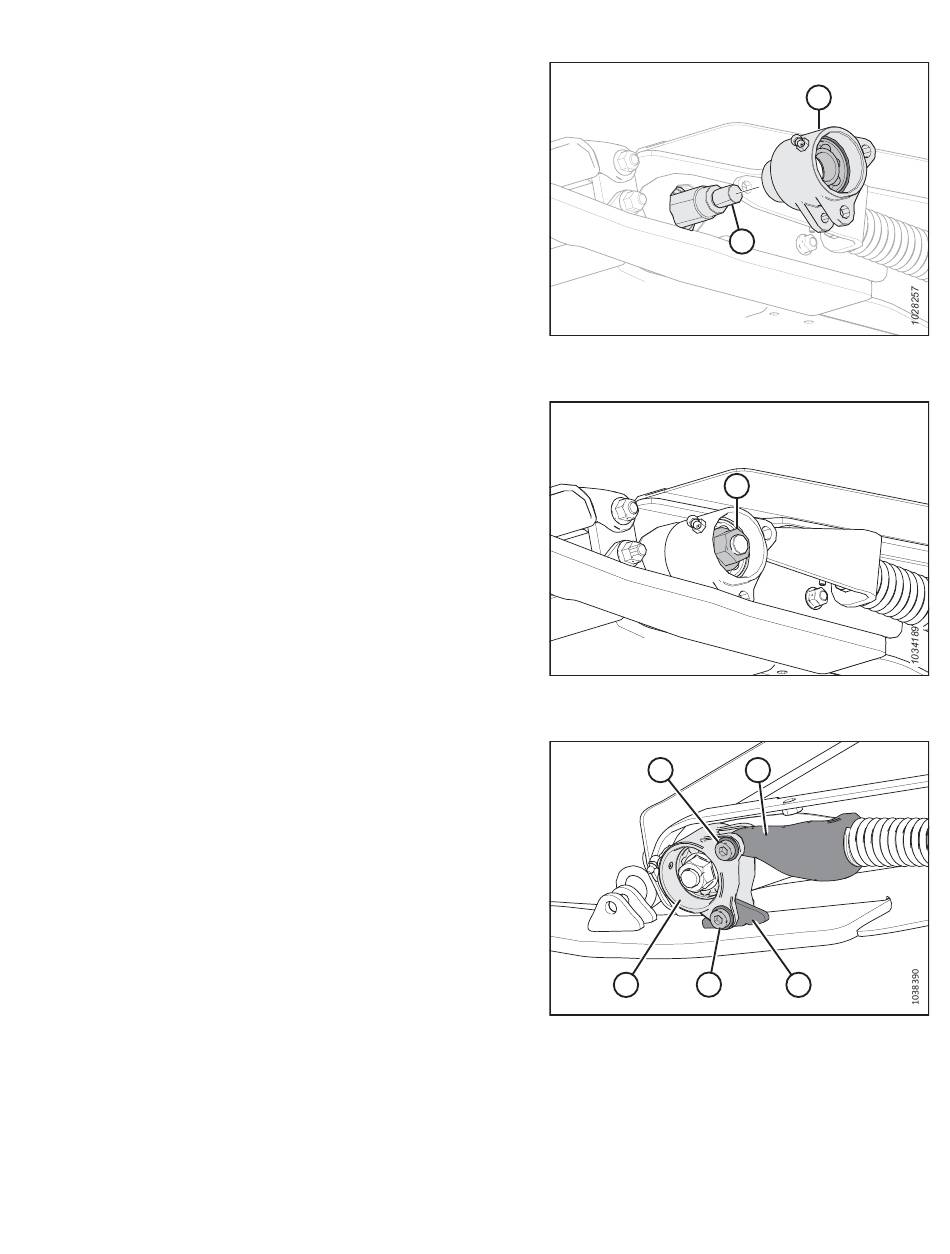

Abbildung 4.209: Tragrahmen des
Einzugsförderbandes – linke Seite
Abbildung 4.210: Tragrahmen des
Einzugsförderbandes – linke Seite
E
A
C
Abbildung 4.211: Spannrollenlager – linke Seite
B
A
A
D
B
Revision A
