2. Schneidwerk-Seitenverkleidung (A) nach außen ziehen.
BEACHTEN:
Die Schneidwerk-Seitenverkleidung wird durch eine
Schwenkplatte (B) gehalten und öffnet in Richtung (C).
3. Wenn mehr Platz benötigt wird, die Schneidwerk-
Seitenbleche von Lasche (A) ziehen und das Abdeckblech in
Richtung Schneidwerksrückseite schwenken.
4. Befestigungsklinke (B) am Schwenkarm (C) einrasten lassen
und so die Verkleidung in der Stellung „Offen" sichern.
Schließen der Schneidwerk-Seitenverkleidungen
Die Schneidwerk-Seitenverkleidungen beinhalten Messerantriebskomponenten, Hydraulikschläuche, elektrische
Anschlüsse, den Schneidwerksschlüssel, das Ersatzmesser und die optionale Transportvorrichtung. Nach dem Zugriff auf die
Komponenten muss die Seitenverkleidung geschlossen werden.
1. Wenn die Seitenverkleidung komplett aufgeklappt ist und
hinter dem Schneidwerk gesichert ist, die
Befestigungsklinke (A) lösen, damit die Schneidwerk-
Seitenverkleidung (B) vorgeklappt werden kann.
2. Die Schneidwerk-Seitenverkleidung nach vorne schwenken.
MAC262089
BETRIEB
B

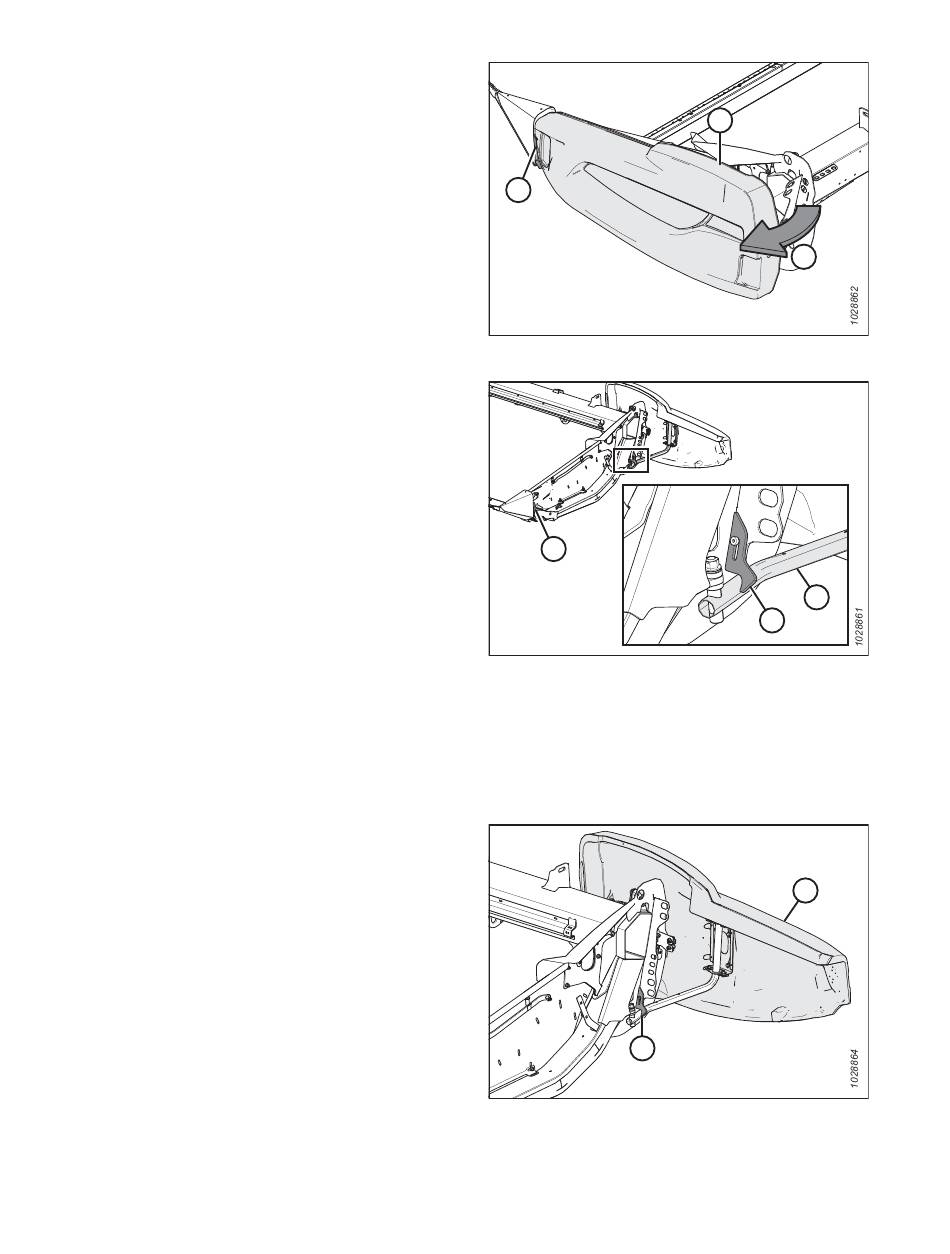

Abbildung 3.9: Schneidwerk-Seitenverkleidung links
A
Abbildung 3.10: Schneidwerk-Seitenverkleidung links
Abbildung 3.11: Schneidwerk-Seitenverkleidung links
38
A
C
C
B
B
A
