2. Die Lagerbaugruppe (A) und die Dichtung (B) wie folgt aus
dem Rollenrohr (C) ausbauen:
a.
Einen Gleithammer (D) am Gewindeschaft (E) der
Lagerbaugruppe anbringen.
b. Die Lagerbaugruppe (A) und die Dichtung (B)
herausklopfen.
3. Das Rollenrohr (C) innen reinigen, das Rohr auf
Abnutzungsspuren oder Beschädigung prüfen und ggf.
ersetzen.
4. Zum Einbauen der neuen Lagerbaugruppe (A) den äußeren
Laufring in das Rohr drücken, bis er 14–15 mm
(9/16–19/32 Zoll) (B) im Rohr versenkt ist.
5. Die nach außen zeigende Seite der Lagerbaugruppe (A)
einfetten. Welche Fettspezifikationen zu beachten sind, ist
auf der hinteren Umschlaginnenseite zusammengefasst.
6. Die neue Dichtung (C) in die Rolle einsetzen. Auf die
Dichtung eine Unterlegscheibe (Innendurchmesser 1,0 Zoll x
Außendurchmesser 2,0 Zoll) auflegen.
7. Die Dichtung (C) mit einem Steckschlüssel geeigneter Größe
in die Rolle klopfen. Die Unterlegscheibe und die
Lagerbaugruppe (A) einklopfen, bis die Dichtung 3–4 mm
(1/8–3/16 Zoll) (D) Abstand zur Rohrkante hat.
MAC262089
WARTUNG UND SERVICE

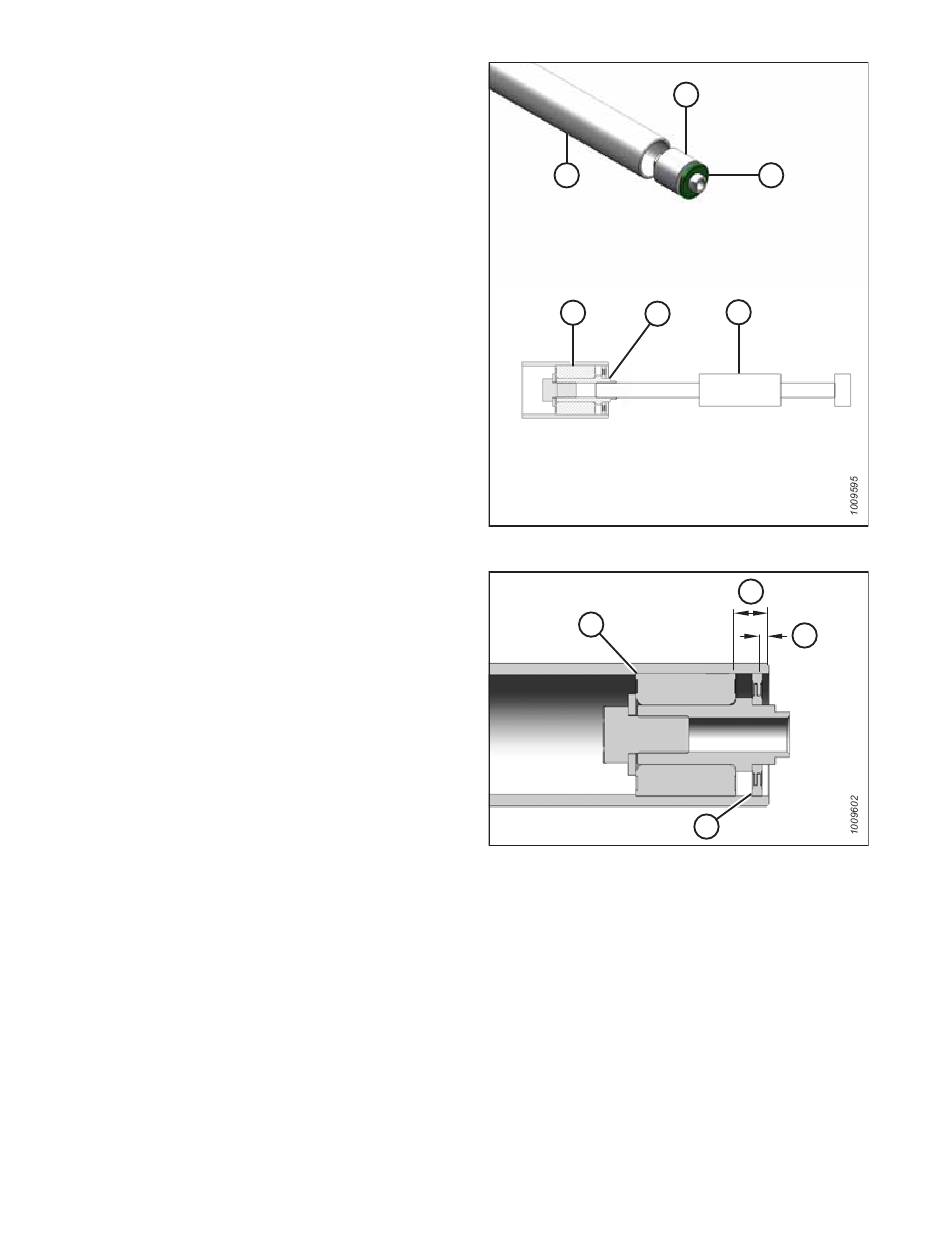

Abbildung 4.265: Rollenlager
Abbildung 4.266: Rollenlager
428
A
C
A
D
E
A
C
B
B
D
Revision A
