MacDon Case IH FlexDraper FD2-Serie Bedienerhandbuch Seite 521

Schneidwerk mit floatmodul fm200
Inhaltsverzeichnis

Werbung

3. Die Innensechskantschraube (A) entfernen und die
Abdeckung (B) abnehmen.
4. Schmierfett auf jeden Schmiernippel der Druckstange (A)
auftragen (2 pro Rapstrennmesser, wie abgebildet).
5. Die Abdeckung (B) wieder einbauen und mit den
Innensechskantschrauben (A) sichern.
6. Den Schmiervorgang für das gegenüberliegende
Rapstrennmesser wiederholen.
MAC262089
WARTUNG UND SERVICE

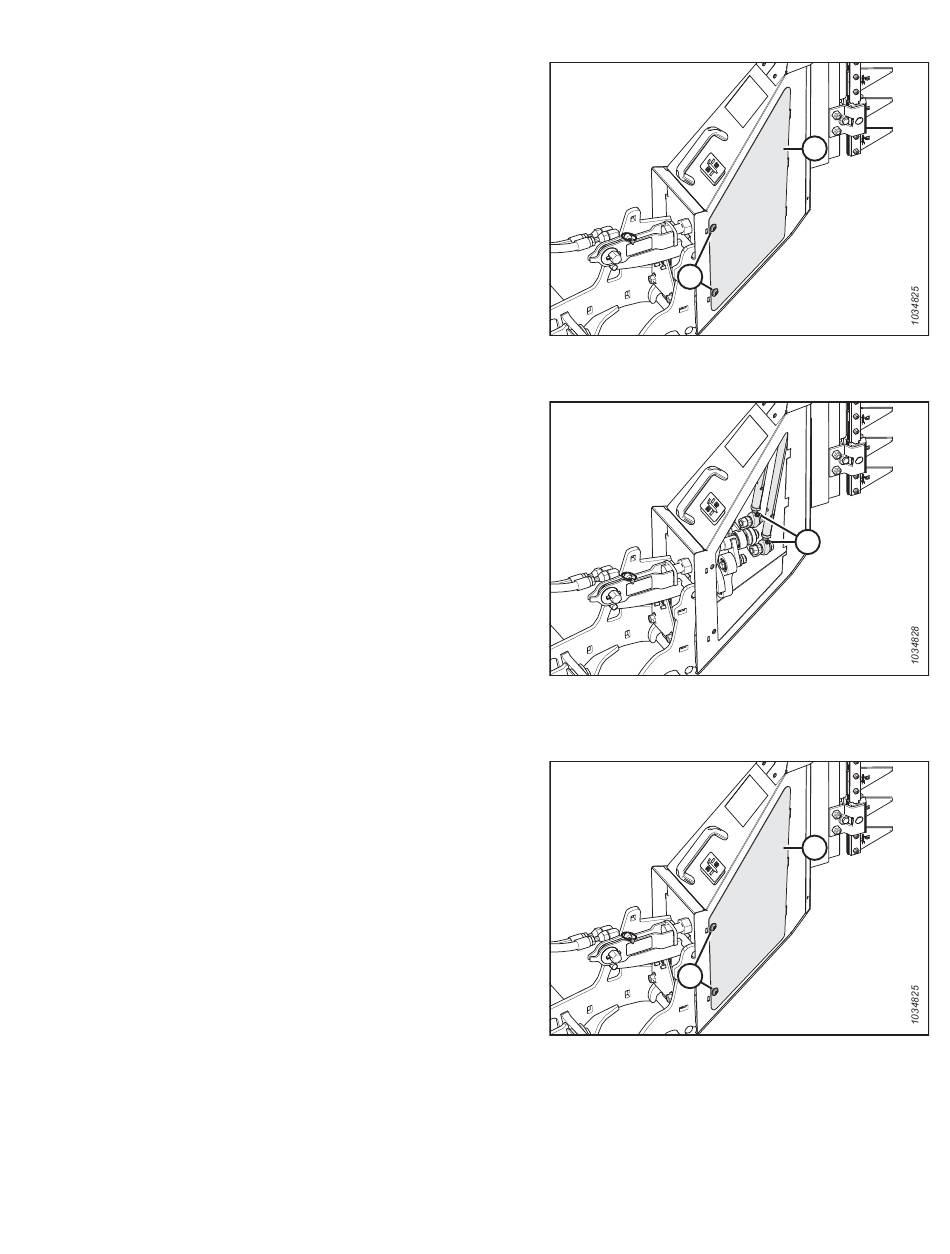

Abbildung 4.409: Abdeckung für Rapstrennmesser –
rechte Seite abgebildet, linke Seite gegenüberliegend
Abbildung 4.410: Schmiernippel an Rapstrennmesser-
Druckstangen – rechte Seite abgebildet, linke Seite
gegenüberliegend
Abbildung 4.411: Abdeckung für Rapstrennmesser –
rechte Seite abgebildet, linke Seite gegenüberliegend
499
B
A
A
B
A
Revision A
