12. Die Muttern (A) wie abgebildet über Kreuz anziehen. Jede
Mutter mit dem Drehmomentschlüssel in der gleichen
Reihenfolge erneut prüfen, bis sie mit 310 Nm (229 lbf ft)
angezogen sind.
13. Den Sicherungsstift in den Gabelkopfadapter einsetzen. Den
Stift mit dem Klappsplint sichern.
BEACHTEN:
Die Stifte sind in der Abbildung nicht dargestellt.
4.16.5 Ändern der Zugdeichsel von Zugöse auf Klauenkupplung
Die Transport-Zugdeichsel umfasst Zugösen- und Klauenausführung.
1. Den Federstecker aus Sicherungsbolzen (A) ziehen und
Kette (B) abnehmen. Den Sicherungsbolzen (A) mit dem
Gabelkopfadapter aufbewahren.
2. Die vier Muttern, vier Schrauben und acht
Unterlegscheiben (C) vom Ende der Zugdeichsel ausbauen.
Die Befestigungselemente für den späteren Wiedereinbau
aufbewahren.
MAC262089
WARTUNG UND SERVICE

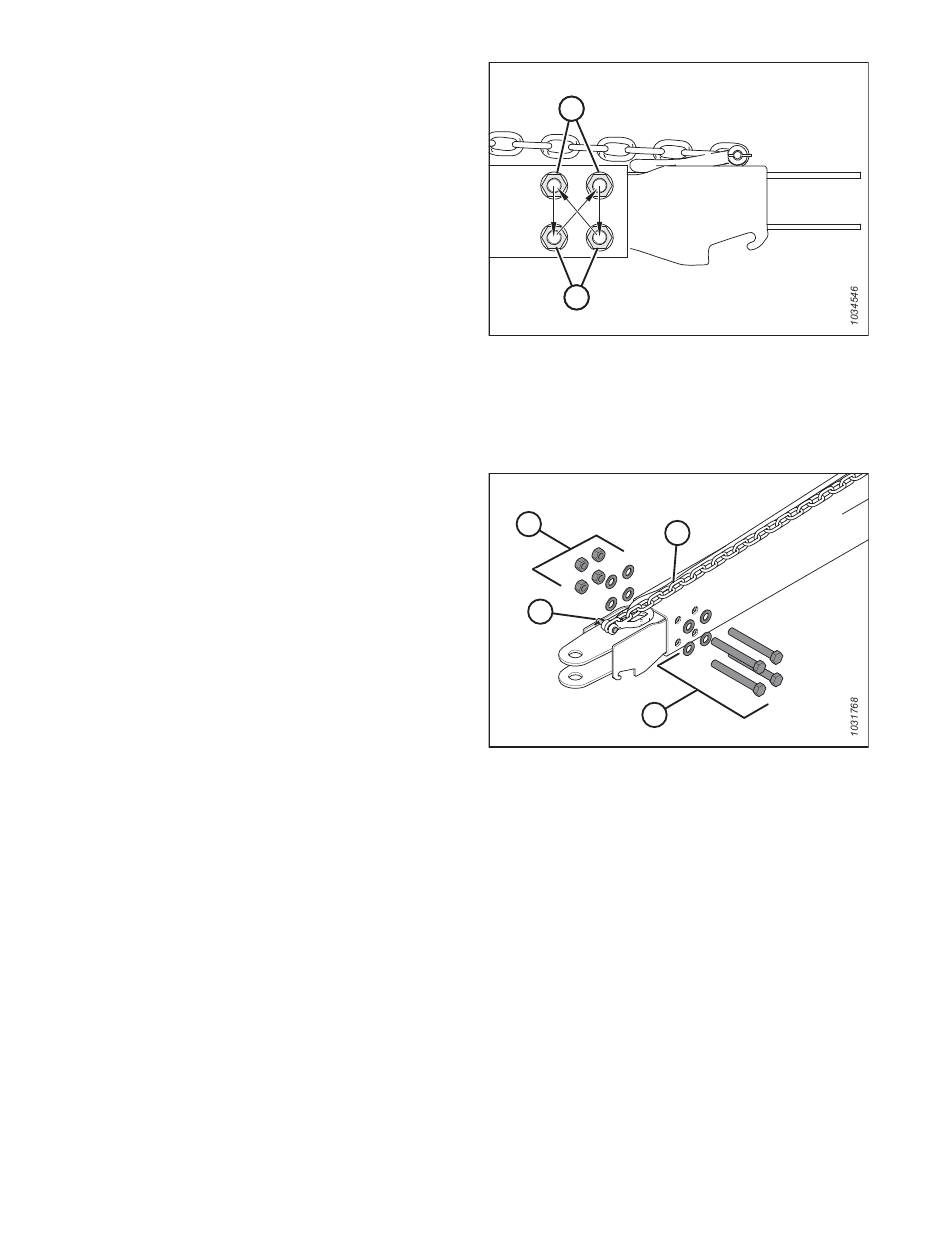

Abbildung 4.397: Anzugsreihenfolge
C
A
Abbildung 4.398: Ausbauen des Gabelkopfadapters
492
B A
A A
B
C
