6. Beide Floatverriegelungen auskuppeln. Dazu den
Floatverriegelungsgriff (A) vom Floatmodul wegziehen. Nun
den Floatverriegelungsgriff nach unten in die Stellung (B)
(ENTRIEGELT) drücken.
7. An der hohen Schneidwerksseite die Mutter (A) geringfügig
(1/4–1/2 Drehung) gegen den Uhrzeigersinn drehen, bis das
Schneidwerk waagerecht steht.
BEACHTEN:
Die Einstellschraube (B) muss für Anpassungen bis zu einer
halben Mutterumdrehung (A) nicht gelöst werden.
WICHTIG:
Wenn die Schneidwerk-Floatfunktion um mehr als zwei
Umdrehungen in jedwede Richtung verstellt wird, kann sich
das negativ auf die Funktionsfähigkeit auswirken.
MAC262089
BETRIEB
B

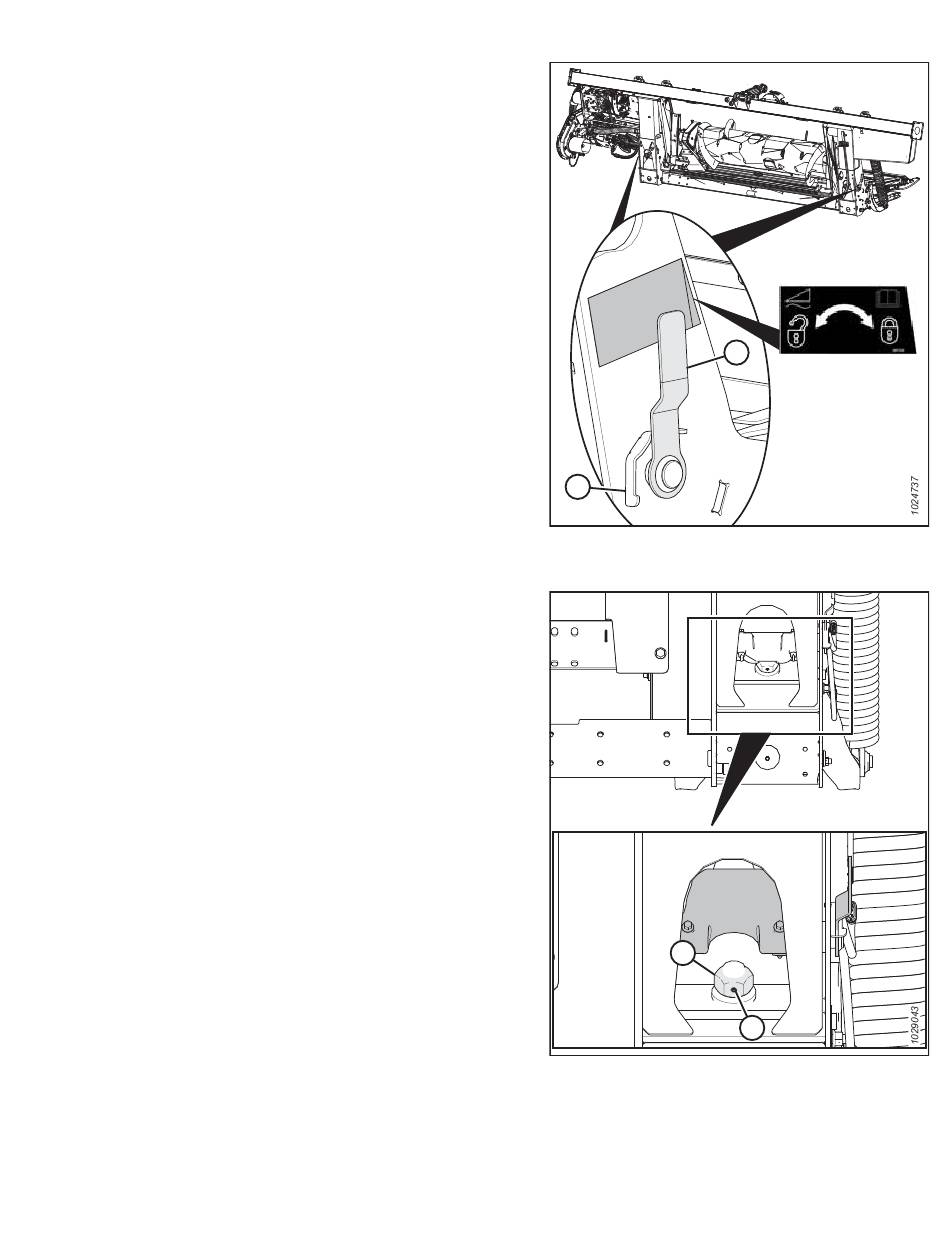

Abbildung 3.356: Floatverriegelung in Stellung
„Verriegelt"
Abbildung 3.357: Floatverriegelung – rechts
245
A
B
A
Revision A
