3. Die Schneidwerk-Floatfunktion verriegeln, indem der Float-
Verriegelungsgriff auf beiden Seiten des Floatmoduls in die
Position (A) gezogen wird.
BEACHTEN:
Die Floatfunktion ist entriegelt, wenn sich der Griff in
Position (B) befindet.
4. Ein Zugriff auf die Einstellschrauben (A) der Floatmodul-
Spannfedern ist durch Lösen der Schrauben (C) und Drehen
der Federverriegelungen (B) nach vorne möglich.
5. Die Einstellschrauben (A) gleichmäßig lösen, bis die Federn
locker sind.
BEACHTEN:
Wenn die Federn locker sind, ragen die Einstellschrauben
etwas über die Unterlegscheiben hinaus.
MAC262089
BETRIEB
B

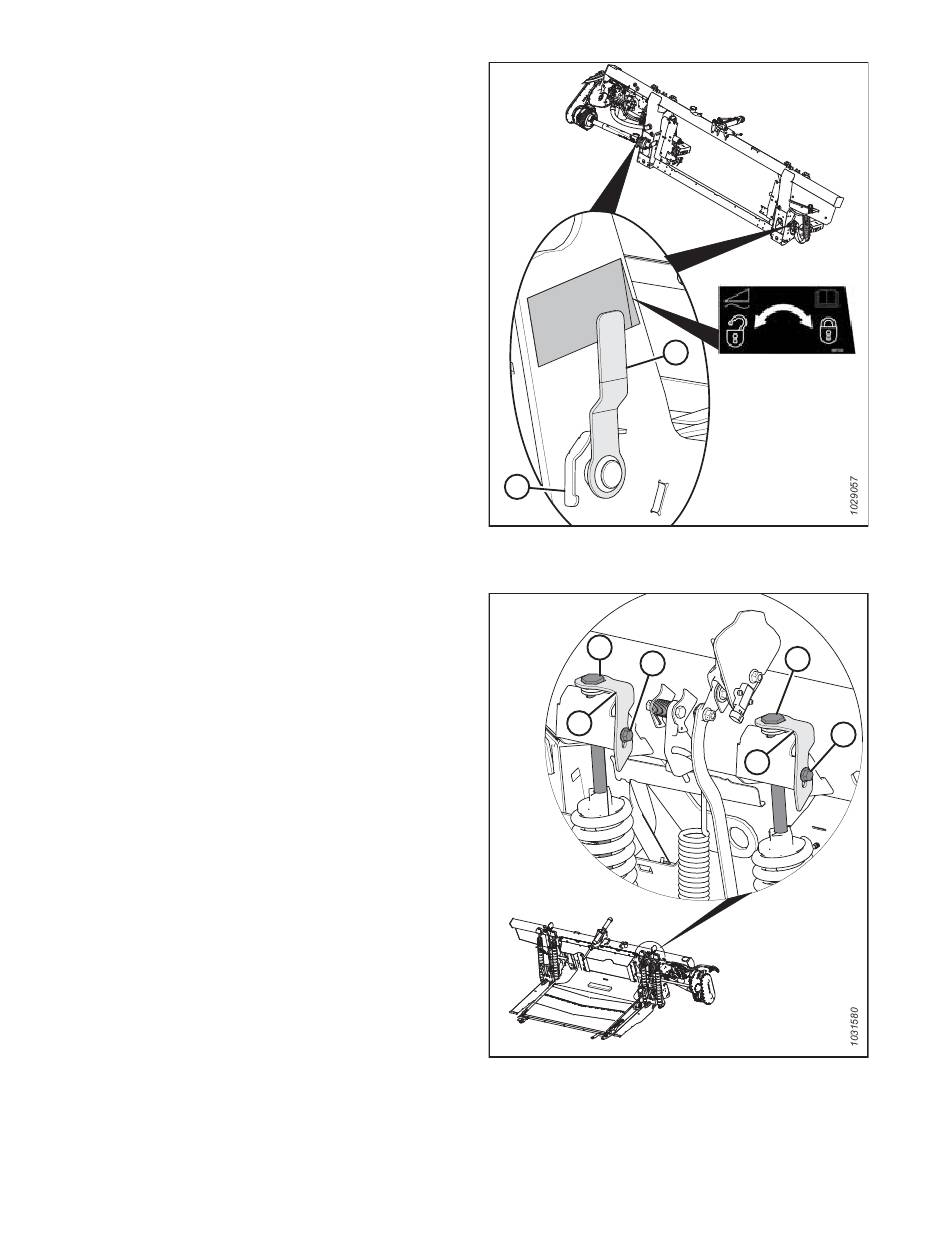

Abbildung 3.161: Floatverriegelung in Stellung
„Verriegelt"
A
B
Abbildung 3.162: Floatmodul-Einstellung – linke Seite
140
A
A
C
B
Revision A
