23. Während des Arbeitsbetriebs regelmäßig auf Kontaktanzeichen prüfen und den Abstand nach Bedarf anpassen.

4.13.2 Haspelvorspannung

Die Haspel muss so eingestellt werden, dass der Abstand in der Haspelmitte größer ist als an den Seiten (Vorspannung), da
die Haspel zusammen mit dem Schneidwerk Unebenheiten auslenkt.

Einstellen der Haspelvorspannung

Die Haspel muss so eingestellt werden, dass der Abstand in der Haspelmitte größer ist als an den Seiten (Vorspannung), da
die Haspel zusammen mit dem Schneidwerk Unebenheiten auslenkt.
GEFAHR
Vor Nachstellarbeiten an der Maschine: Um Personenschaden oder tödliche Verletzungen durch unerwartetes
Anspringen der Maschine auszuschließen, immer den Motor abstellen und den Zündschlüssel abziehen.
1. Die Haspel über dem Messerbalken positionieren (Stellung
4 bis 5 auf der Horizontalstellung-Anzeige [A]), um in allen
Haspel-Horizontalstellungen ausreichend Abstand
sicherzustellen. Die Stellung wird durch die Halterung (B)
angezeigt.
2. Von jeder Haspel an jedem Haspelscheibenanschluss die
Abstandsmaße aufschreiben.
BEACHTEN:
Das Vorspannungsprofil messen, bevor die Haspel bei den
Wartungsarbeiten auseinander gebaut wird. So ist
sichergestellt, dass beim Zusammenbau das gleiche Profil
erzeugt wird.
3. Den Motor abstellen und den Zündschlüssel abziehen.
4. Mit der Haspelscheibe beginnen, die der Schneidwerksmitte
am nächsten ist. Dann nach außen arbeiten. Wie folgt
vorgehen, um das Haspelprofil einzustellen:
a.
Die Schrauben (A) entfernen.
b. Die Schraube (B) lösen und durch Verschieben des
Halters (C) das gewünschte Abstandsmaß zwischen
Fingerträger und Messerbalken herstellen.
BEACHTEN:
Zulassen, dass die Fingerträger sich natürlich biegen,
und die Befestigungselemente entsprechend
positionieren.
c.
Die Schrauben (A) wieder in die ausgerichteten Löcher
einsetzen und anziehen.

4.13.3 Zentrieren der Haspel

Die Haspel muss auf dem Schneidwerk zentriert sein, damit sie nicht mit den Abschlussblechen in Berührung kommt.
GEFAHR
Vor Nachstellarbeiten an der Maschine: Um Personenschaden oder tödliche Verletzungen durch unerwartetes
Anspringen der Maschine auszuschließen, immer den Motor abstellen und den Zündschlüssel abziehen.
MAC262089
WARTUNG UND SERVICE

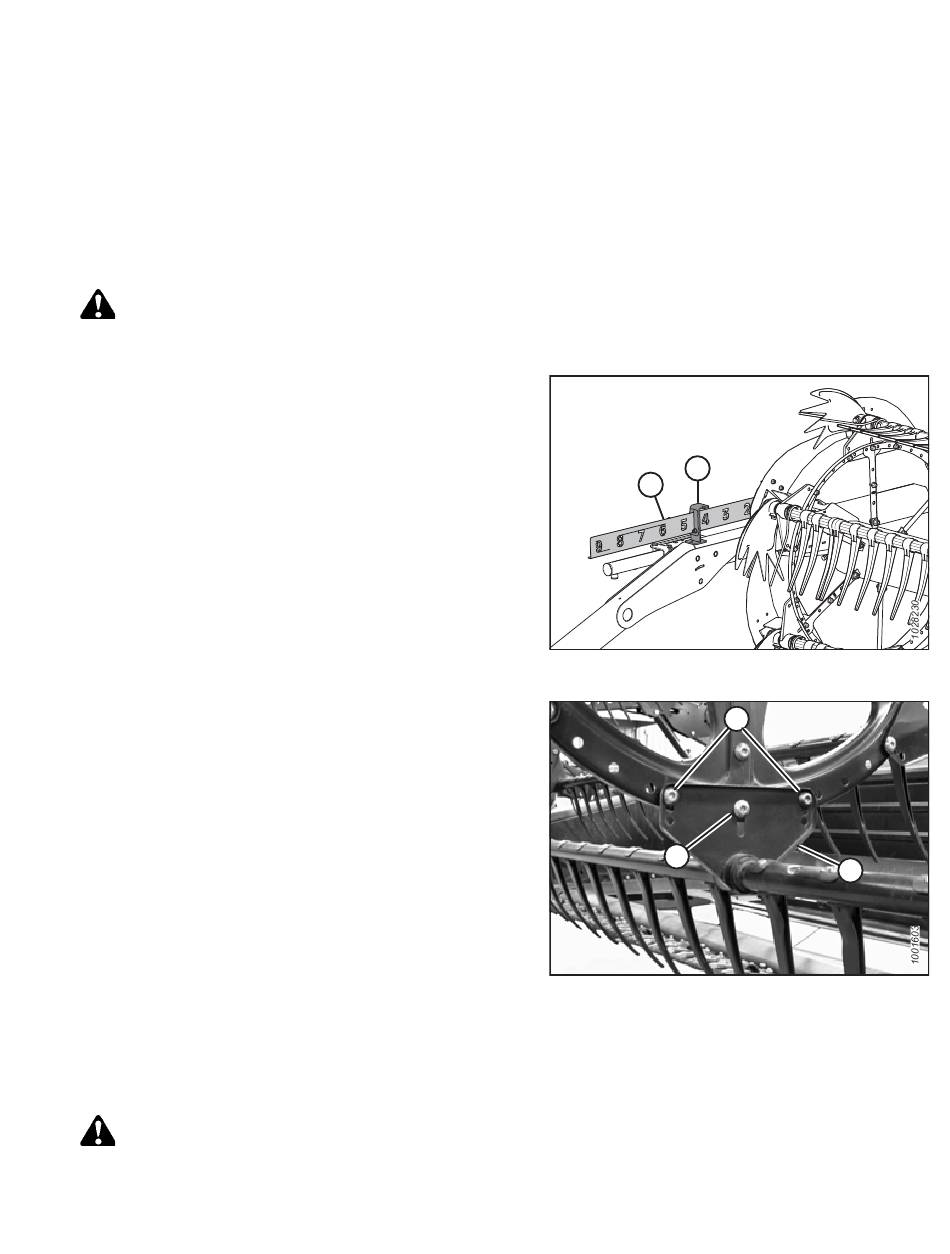

Abbildung 4.286: Horizontalstellung-Anzeige
Abbildung 4.287: Mittlere Haspelscheibe
439
B
A
A
B
C
Revision A
