8. Das Rad muss nach innen zeigen. Die Radbaugruppe (C) an
der Halterung ansetzen und in Richtung Schneidwerkfront
einschieben, bis die Bohrungen deckungsgleich sind.
9. Den Sperrstift (B) einsetzen.
10. Den Klappsplint (A) einsetzen.
Abhängen der Zugdeichsel
Die Zugdeichsel beim Umrüsten aus der Transportstellung aus dem Transportort herausheben.
1. Die Schneidwerksräder mit Unterlegkeilen (A) blockieren,
damit sie nicht rollen können.
2. Den Stromstecker (A) und die Sicherungskette (B) vom
Zugfahrzeug trennen und wie abgebildet ablegen.
3. Falls Sie eine Zugdeichsel mit Verlängerung abnehmen,
setzen Sie den Vorgang mit Schritt
eine Zugdeichsel ohne Verlängerung abnehmen, setzen Sie
den Vorgang mit Schritt
MAC262089
4, Seite 253
fort. Falls Sie
16, Seite 254
fort.
BETRIEB

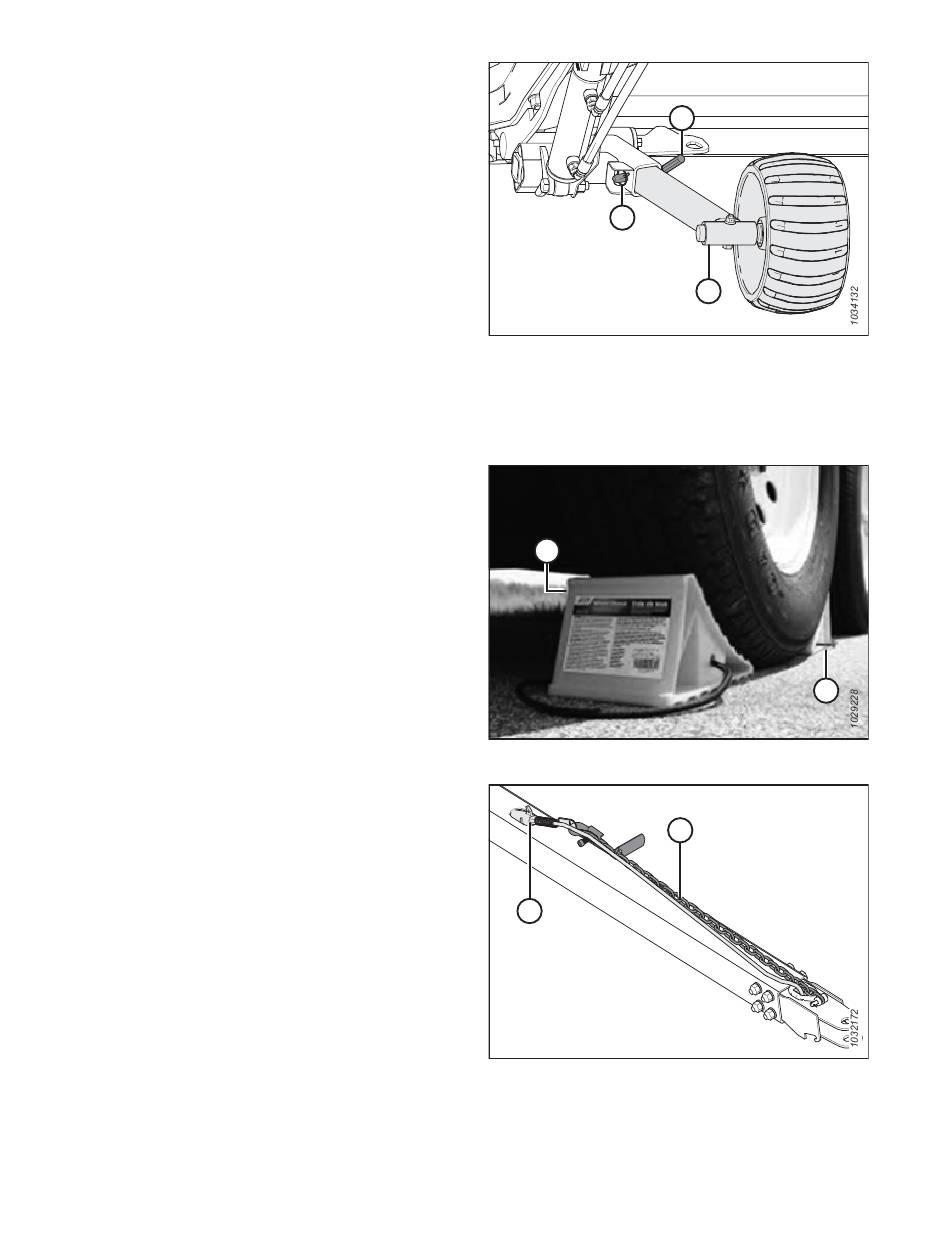

Abbildung 3.361: Radbaugruppe links
A
Abbildung 3.362: Blockiertes Rad
A
Abbildung 3.363: Baugruppe „Zugdeichsel"
252
B
A
C
B
A
Revision A
