MacDon Case IH FlexDraper FD2-Serie Bedienerhandbuch Seite 239

Schneidwerk mit floatmodul fm200
Inhaltsverzeichnis

Werbung

1. Den Mähdrescher auf einer ebenen, geraden Fläche abstellen.
2. Das Schneidwerk vollständig absenken.
3. Die Haspel vollständig absenken.
4. Den Motor abstellen und den Zündschlüssel abziehen.
5. Den Kabelbaumstecker P537 (C) vom Sensor auf der linken
Floatmodulseite abziehen.
BEACHTEN:
Wenn der Float-Höhensensor auf der rechten
Floatmodulseite ersetzt wird, den Stecker P539 abziehen.
6. Die Schraube (A) entfernen.
7. Die Zeigerplatte (B) zusammen mit dem Sensor entfernen.
8. Zwei Schrauben und Muttern (A) entfernen.
9. Den alten Sensor (B) ausbauen und entsorgen.
10. Neuen Sensor (B) so einbauen, dass der Stecker nach unten
zeigt.
11. Zwei Schrauben und Muttern (A) montieren.
BEACHTEN:
Die Schraubenköpfe müssen sich auf der gleichen Seite
befinden wie der Aufkleber.
12. Die Zeigerplatte (B) zusammen mit dem Sensor anbringen.
13. Schraube (A) montieren.
14. Kabelstecker (C) anschließen.
15. Den Spannungsbereich prüfen. Eine Anleitung finden Sie im
Abschnitt
3.10.3 Manuelles Überprüfen der
Spannungsgrenzwerte, Seite
BEACHTEN:
Einige Mähdrescher können die Spannungswerte von der
Fahrerkabine aus kontrollieren. Die Anleitung entnehmen
Sie den Anweisungen Ihres Mähdreschers.
MAC262089
BETRIEB
213.
B

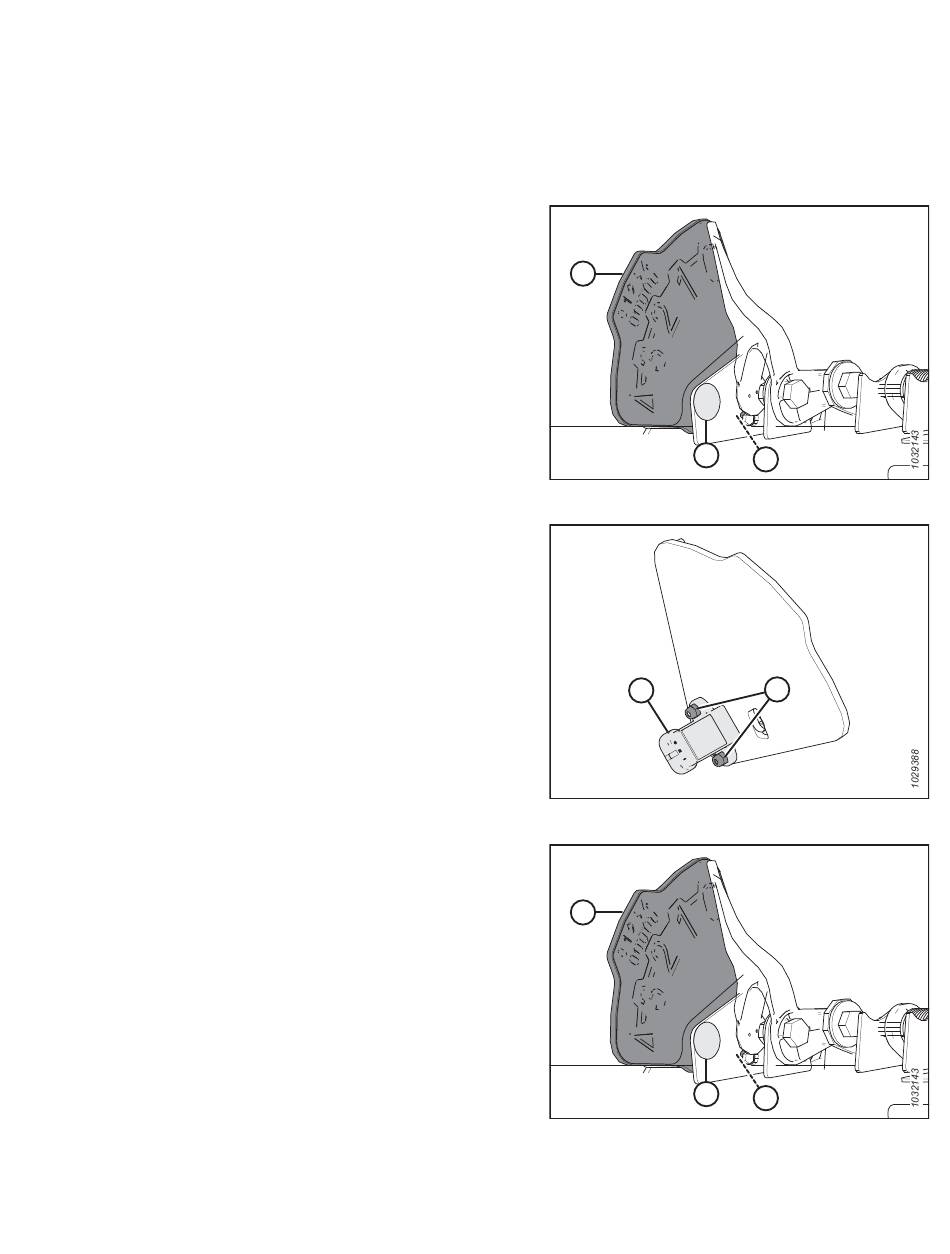

Abbildung 3.299: Auflagedruckanzeige – links
B
Abbildung 3.300: Float-Höhensensor
B
Abbildung 3.301: Auflagedruckanzeige – links
217
A
C
A
A
C
Revision A
