3.9.13 Obere Querförderschnecke
Die obere Querförderschnecke (A) unterstützt den Einzug von schwerem Erntegut zur Schneidwerksmitte. Die Schnecke ist
ideal für Anwendungen mit hohem Schnittvolumen an Viehfutter, Hafer, Raps, Senf und anderem hoch wachsenden,
struppigen Erntegut, bei dem die Beförderung schwierig ist.
Die obere Querförderschnecke wird mit dem Absperrventil (A)
abgeschaltet, wenn sie nicht benötigt wird.
BEACHTEN:
Selbst wenn die obere Querförderschnecke abgesperrt ist, muss
sie wegen der Bewegung der Seitenflügel regelmäßig geschmiert
werden.
Verstellen der oberen Querförderschnecke
Die obere Querförderschnecke hat eine verstellbare Halterung, mit der die Einzugstrommel an unterschiedliche
Erntebedingungen angepasst werden kann. Schneidwerke mit dreiteiligen Schnecken enthalten zwei verstellbare
Halterungen: jeweils eine links und rechts an der mittleren Einzugstrommel.
BEACHTEN:
Informationen zu den Positionen der vorderen Primär- und Sekundärschrauben finden Sie in Abbildung
Die Halterungen werden zuerst so weit hinten wie möglich
eingebaut, sodass die vordere Schraube (A) in der
Primärstellung ist. Diese Konfiguration ist für die meisten
Erntebedingungen empfehlenswert.
Wenn die vordere Schraube (A) in der Primärstellung
festgeschraubt ist, können die Einzugstrommel und die Haspel
auf jede Position eingestellt werden. Die Position der
Einzugstrommel kann mit der hinteren Schraube (B) begrenzt
verstellt werden.
MAC262089
BETRIEB

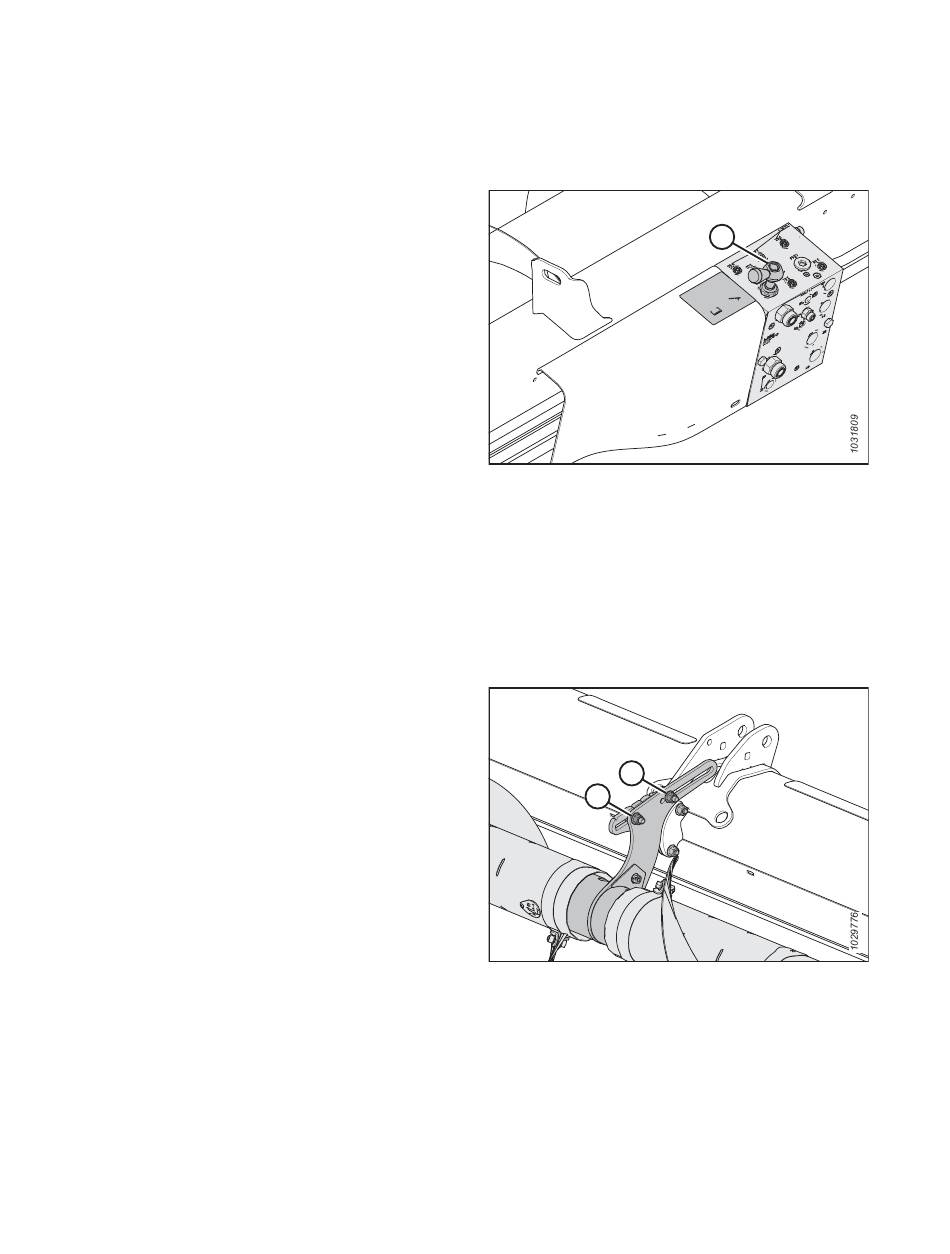

Abbildung 3.256: Absperrventil
A
Abbildung 3.257: Ursprüngliche Einbaustellung –
zweiteilige Schnecke
186
A
3.259, Seite
B
187.
Revision A
