1. Auf der Startseite des Mähdrescher-Display die Menüoption
DIAGNOSTICS (Diagnose) (A) auswählen. Die Seite
DIAGNOSTICS (Diagnose) wird angezeigt.
2. Registerkarte SETTINGS (A) (Einstellungen) öffnen. Die Seite
SETTINGS (Einstellungen) wird angezeigt.
3. Im Dropdown-Menü GROUP (Gruppe) den Eintrag
HEADER (B) (Schneidwerk) auswählen.
4. Im Dropdown-Menü PARAMETER (Parameter) den Eintrag
REEL VERTICAL POSITION (C) (Höhe Haspel) auswählen.
5. Registerkarte GRAPH (A) (Diagramm) öffnen. Das Diagramm
REEL VERTICAL POSITION (Höhe Haspel) wird angezeigt.
6. Haspel absenken und verfolgen, wie sich der obere
Spannungswert (B) entwickelt. Eine Spannung zwischen 4,1
und 4,5 Volt ist normal.
7. Haspel anheben und verfolgen, wie sich der untere
Spannungswert (C) entwickelt. Eine Spannung zwischen 0,5
und 0,9 Volt ist normal.
8. Abschnitt
Kontrollieren und Nachstellen des
Haspelhöhensensors, Seite 165
Spannungswerte außerhalb des Normalbereichs liegen.
MAC262089
BETRIEB
lesen wenn beide
241

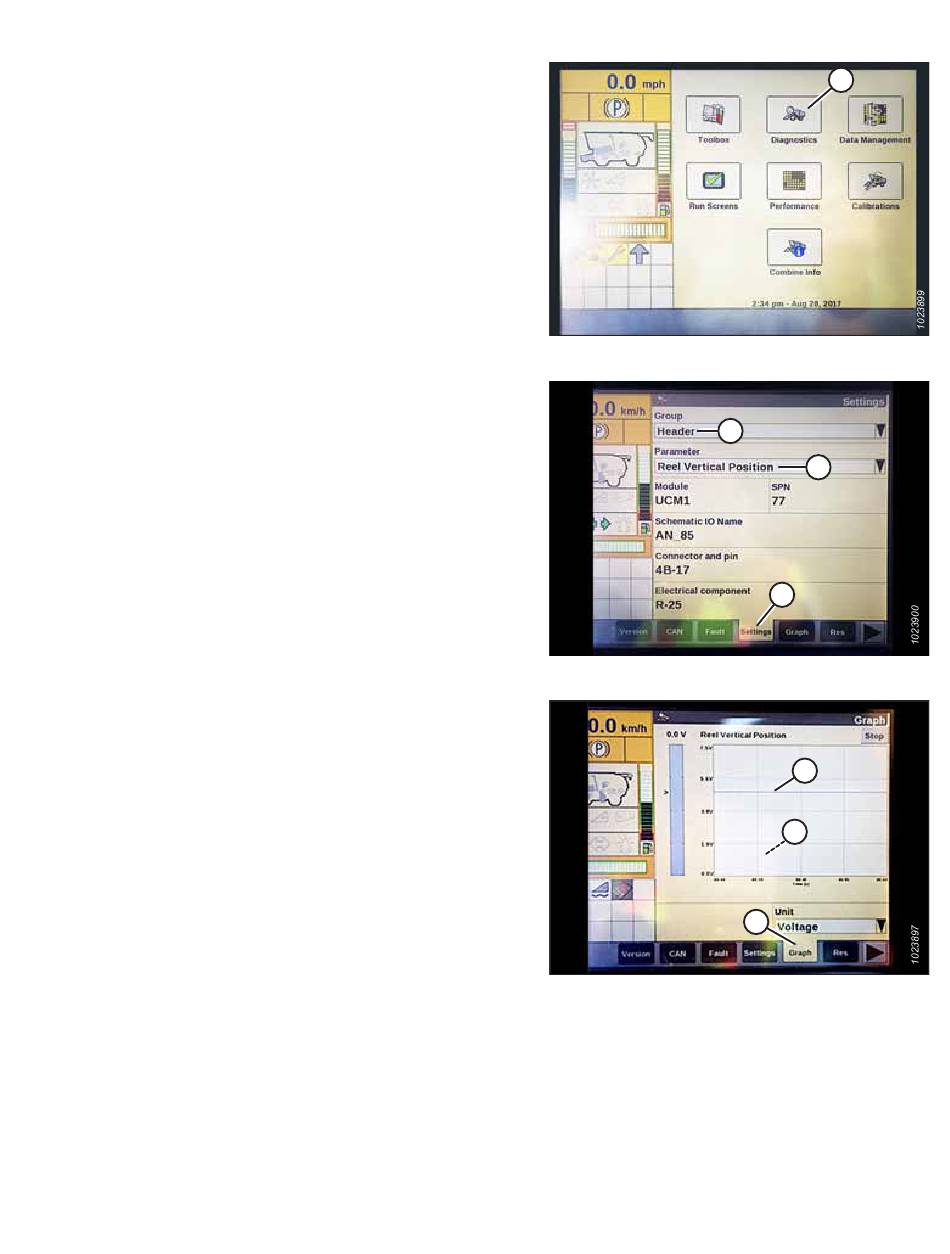

Abbildung 3.350: Bildschirmanzeige des Case IH
B
Abbildung 3.351: Bildschirmanzeige des Case IH
Abbildung 3.352: Bildschirmanzeige des Case IH
A
C
A
B
C
A
Revision A
