13. Die Schutzkappen/Stopfen von den Anschlüssen und
Schlauchenden entfernen und die Hydraulikschläuche (A)
an den Hydraulikverschraubungen (B) am Motor (C)
anschließen.
BEACHTEN:
Die Hydraulikschläuche (A) müssen an den gleichen
Positionen wie vorher angeschlossen werden.

4.14.6 Ersetzen der Antriebskette

Die Antriebskette ermöglicht es dem hydraulischen Haspelantriebsmotor, die Haspel zu drehen. Sie kann ersetzt werden,
wenn sie beschädigt oder abgenutzt ist.
GEFAHR
Vor Nachstellarbeiten an der Maschine: Um Personenschaden oder tödliche Verletzungen durch unerwartetes
Anspringen der Maschine auszuschließen, immer den Motor abstellen und den Zündschlüssel abziehen.
1. Den Motor abstellen und den Zündschlüssel abziehen.
2. Die Haspelantriebsabdeckung entfernen. Eine Anleitung finden Sie im Abschnitt
Haspelantriebsabdeckung, Seite
3. Die Antriebskette lockern. Eine Anleitung finden Sie im Abschnitt
4. Die Innenseite der rechten Haspel an Nylonschlaufen (A)
aufhängen, die an einem Frontlader (oder einer
gleichwertigen Hebevorrichtung) befestigt sind.
WICHTIG:
Die Haspel möglichst nah am Haspelende aufhängen, damit
die Haspelwelle nicht beschädigt oder eingedellt wird.
MAC262089
WARTUNG UND SERVICE
43.
478
B
A

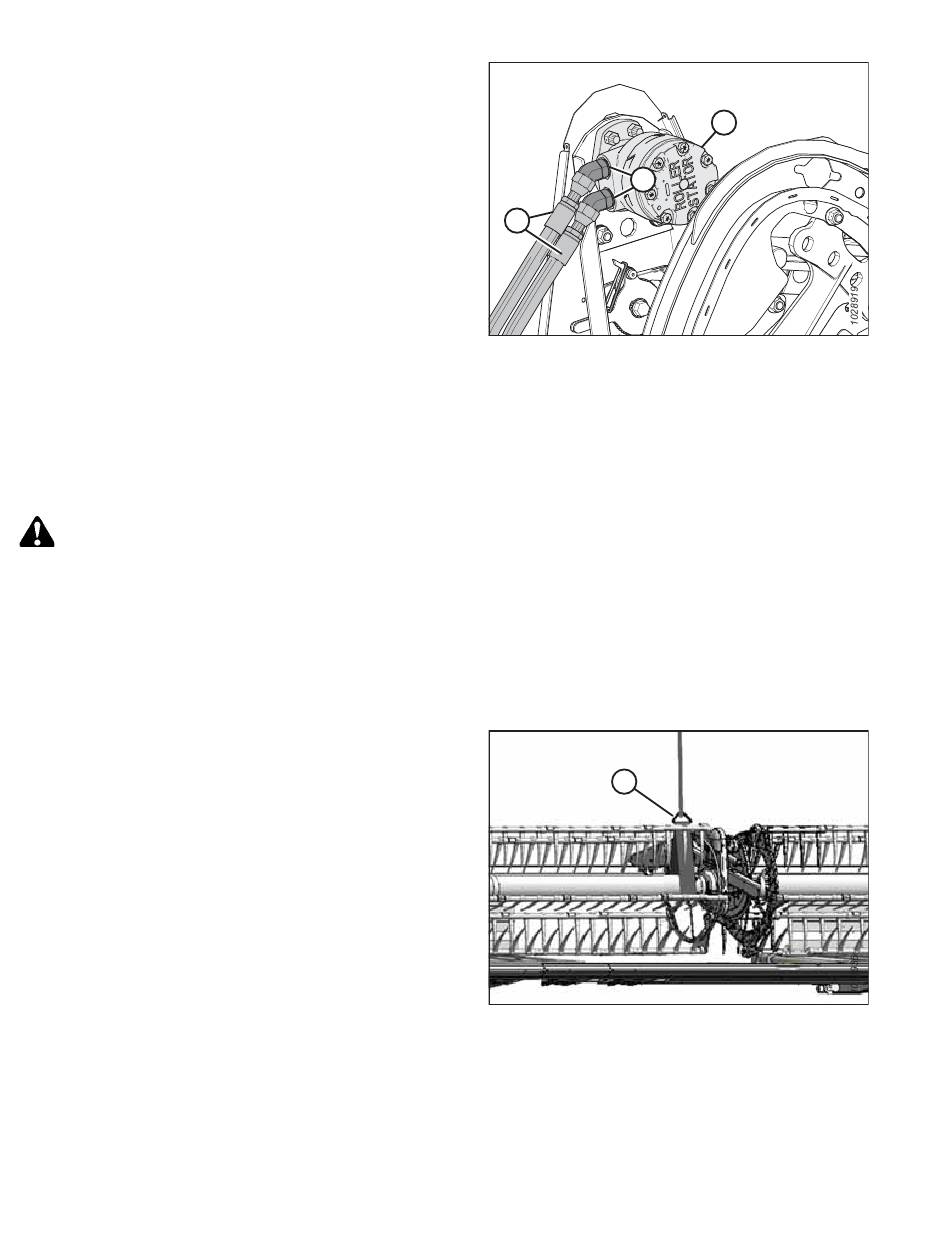

Abbildung 4.376: Haspelmotor und
Hydraulikschläuche
Ausbauen der
Lockern der Haspelantriebskette, Seite
A
Abbildung 4.377: Aufgehängte Haspel
C
466.
Revision A
