Umrüsten von der Konfiguration „Extra breit" auf „Breit":
Ein Schneckenwindungssatz (MAC357233 oder MACB7344
erforderlich. Bei der Umrüstung werden an die bestehenden
geschweißten Schneckenwindungen (A) zwei kurze
Schneckenwindungen angebaut. Für diese Konfiguration werden
insgesamt 30 Einzugsfinger empfohlen.
• Informationen zum Einbauen von Schneckenwindungen,
siehe Abschnitt
Einbauen von Aufschraub-
Schneckenwindungen, Seite
• Falls Einzugsfinger ausgebaut werden müssen, siehe
Abschnitt
3.8.2 Ausbauen von Einzugsfingern, Seite
Umrüsten von der Konfiguration „Schmal stehend" oder „Extra
schmal" auf „Breit":
Ein Schneckenwindungssatz (MAC357233 oder MACB7344
erforderlich. Sie müssen die bestehenden langen
Schneckenwindungen (A)
56
Schneckenwindungen (B) ersetzen und zusätzliche Einzugsfinger
einbauen. Für diese Konfiguration werden insgesamt
30 Einzugsfinger empfohlen.
• Informationen zum Ersetzen von Schneckenwindungen,
siehe Abschnitte
Ausbauen von Aufschraub-
Schneckenwindungen, Seite 106
Aufschraub-Schneckenwindungen, Seite
• Informationen zum Einbauen von Einzugsfingern, siehe
Abschnitt
3.8.3 Einbauen von Einzugsfingern, Seite
55. MAC357233 kann nur beim MacDon Ersatzteilwesen bestellt werden. MACB7344 kann nur über Whole Goods bestellt
werden. Beide Sätze enthalten verschleißfeste Schneckenwindungen.
56. Es sind je nach aktueller Konfiguration vier oder acht lange Schneckenwindungen verbaut.
MAC262089
108.
durch kurze
und
Einbauen von
108.
BETRIEB
55
) ist
A
114.

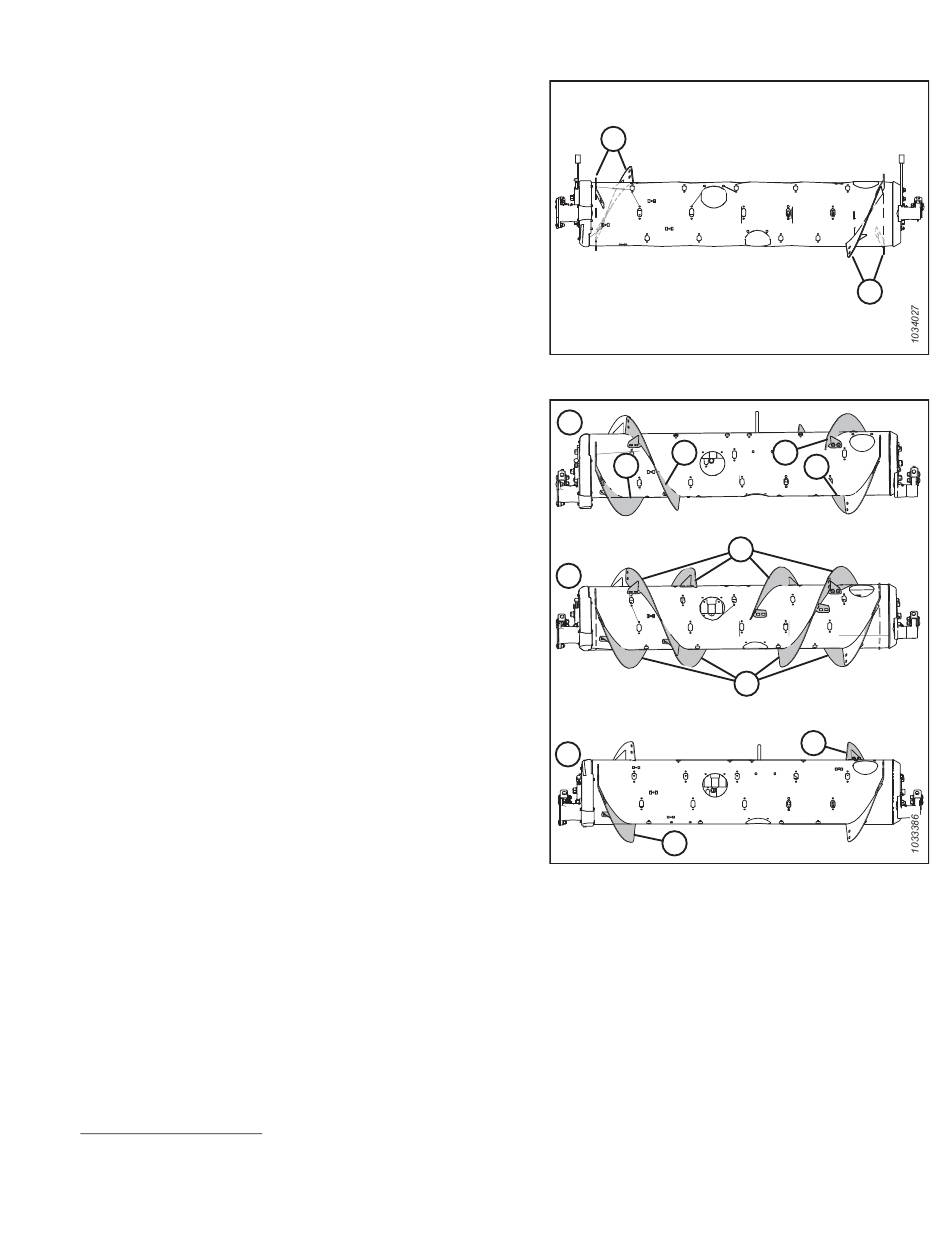

Abbildung 3.100: Konfiguration „Extra breit"
1
55
) ist
A
2
116.
3
Abbildung 3.101: Einzugstrommelkonfigurationen –
Rückansicht
1 – Konfiguration „Schmal stehend"
3 – Konfiguration „Breit"
103
A
A
A
A
A
B
B
2 – Konfiguration „Extra schmal"
A
