3. Den Sicherungsstift (A) und den Sicherungsstift (B) wieder
einsetzen, um den Zylinder auf der Zylinderhalterung in der
Stellung „Hinten" (C) zu sichern.
4. Sicherstellen, dass ein Abstand zwischen Haspel und Schneidwerksrückwand, oberer Querförderschnecke (falls
vorhanden) und Haspelstützen vorhanden ist.
5. Für empfohlene Haspeleinstellungen basierend auf Erntegut und -bedingungen siehe
Seite
72.
Umsetzen der Haspel-Horizontalzylinder – dreiteilige Haspel
Die Haspel kann ca. 155 mm (6 Zoll) nach hinten gesetzt werden. Dazu müssen die Haspel-Horizontalzylinder an den
Haspelarmen umgesetzt werden. Diese Umrüstung kann beim Rapsdrusch erforderlich sein.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
WICHTIG:
Alle Haspel-Horizontalzylinder müssen gleich eingesetzt sein.
1. Die Haspel in die hinterste Stellung bringen. Die Haspelarme stehen waagrecht.
2. Den Motor abstellen und den Zündschlüssel abziehen.
3. Federstecker (A) abziehen, der Multitool (B) in der
Halterung am linken Abschlussblech sichert.
4. Multitool (B) herausnehmen und den Federstecker wieder
in die Halterung einsetzen.
MAC262089
BETRIEB

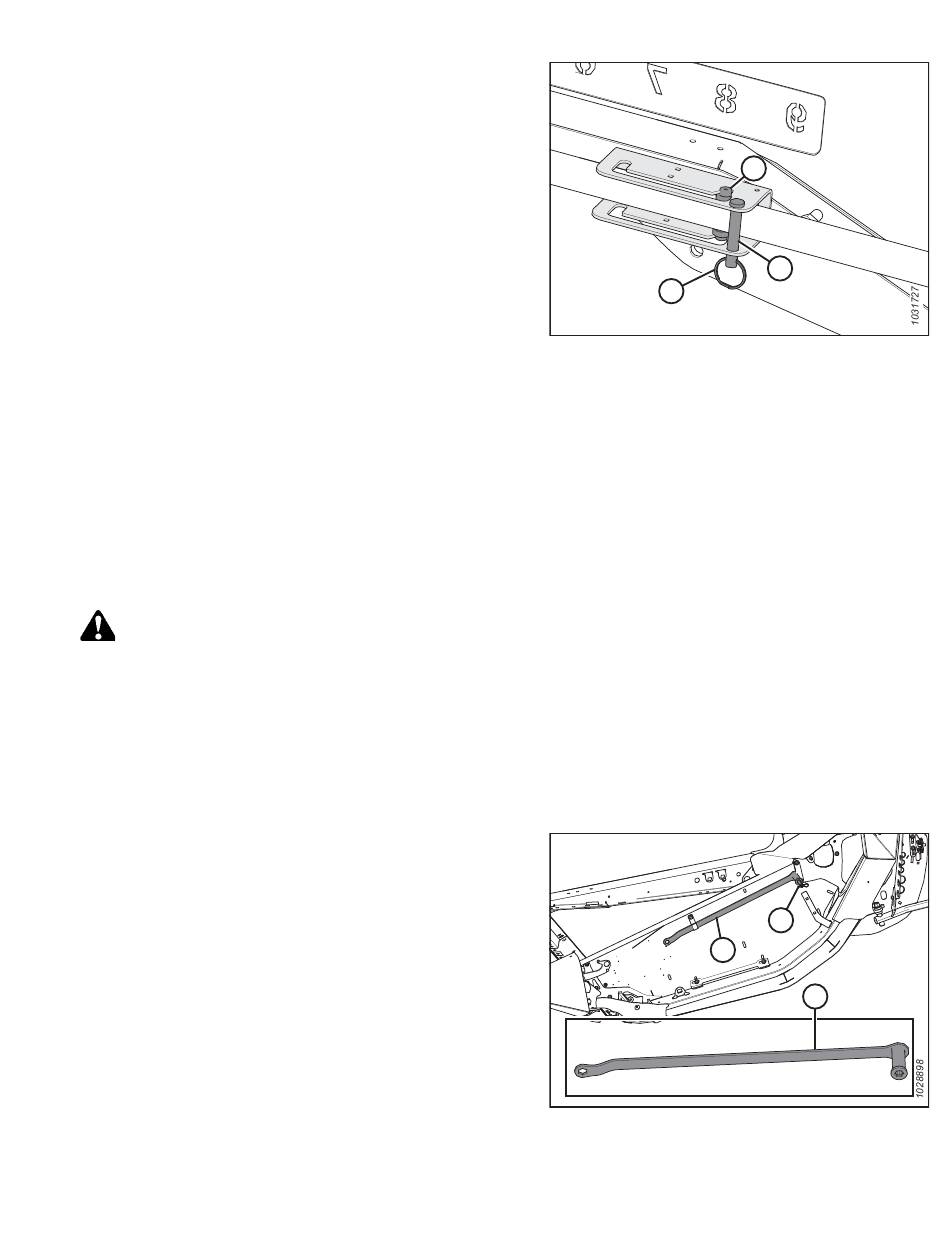

Abbildung 3.237: Haspel-Horizontalzylinder links –
Stellung „Hinten"
Abbildung 3.238: Abschlussblech links
177
C
A
B
3.7 Schneidwerkseinrichtung,
A
B
B
Revision A
