6. Den Gabelkopfadapter wieder holen. Den Stecker für
Schneidwerksseite (A) des elektrischen Kabelbaums durch
Aussparung (B) in den Ring des Gabelkopfadapters führen.
7. Zugseil (C) am Kabelbaum befestigen. Von der
Schneidwerksseite aus das Zugseil vorsichtig durch die
Zugdeichsel ziehen.
8. Sicherstellen, dass Schneidwerksseite (A) des Kabelbaums
48 cm (18 7/8 Zoll) über P-Klemme (D) hinausragt.
9. Das Kabel mit der in Schritt
Schraube in der P-Klemme fixieren.
10. Die vier Muttern, vier Schrauben und acht
Unterlegscheiben (A) wieder einsetzen, um den
Gabelkopfadapter an der Zugdeichsel zu sichern.
BEACHTEN:
Kontrollieren, dass die Befestigungselemente (A) nach dem
Wiedereinbau so ausgerichtet sind wie zuvor.
11. Die Kette wieder mit Sicherungsbolzen (B) anbringen. Den
Sicherungsbolzen mit dem Sicherungssplint sichern.
MAC262089
WARTUNG UND SERVICE
6, Seite 491
entfernten

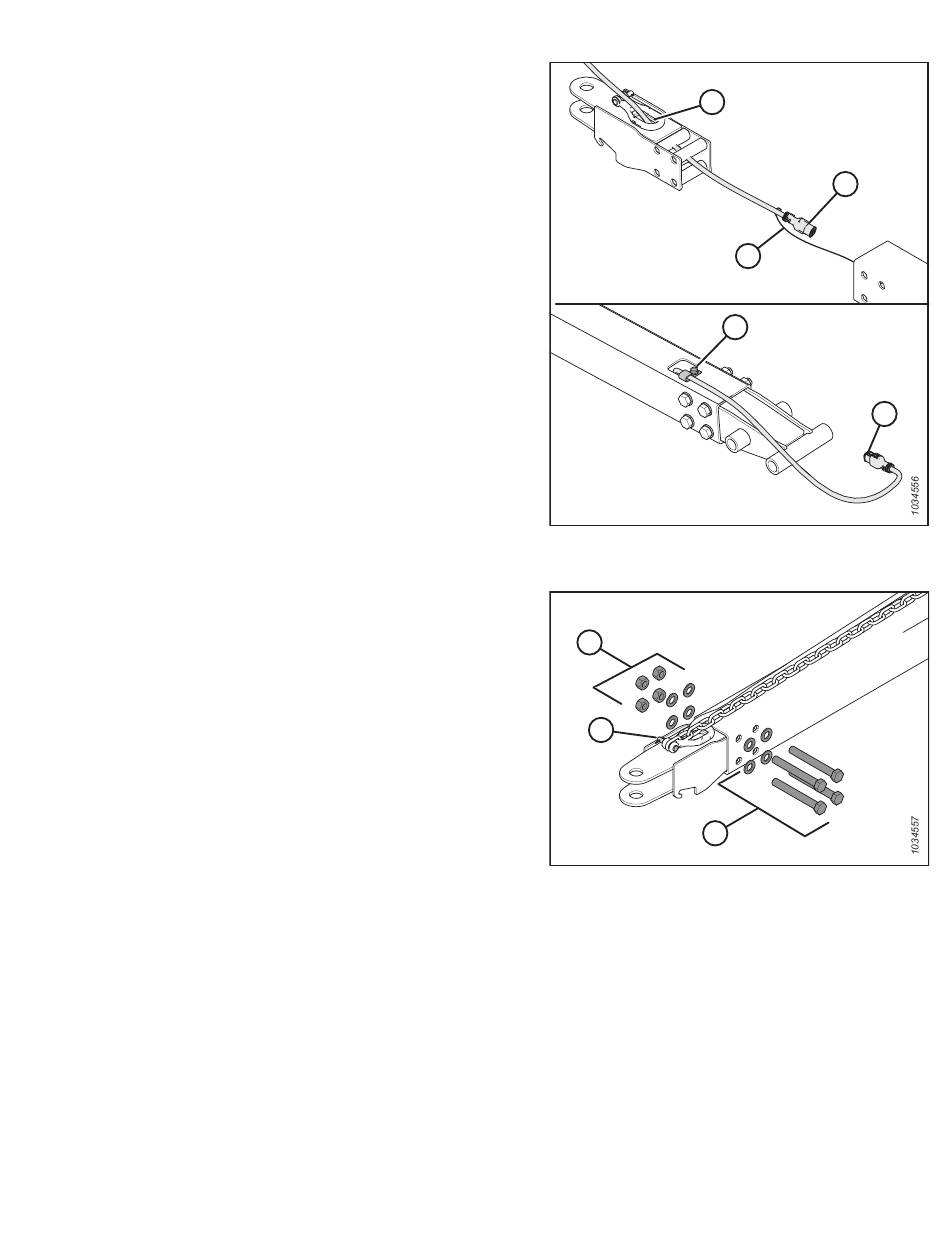

Abbildung 4.395: Einbauen des
Klauenkupplungsadapters
A
B
Abbildung 4.396: Einbauen des
Klauenkupplungsadapters
491
B
A
C
D
A
A
Revision A
