4.6.3 Abnehmen des Antriebswellen-Schutztrichters

Der Schutztrichter der Hauptantriebswelle muss während des Betriebs mit der Antriebswelle verbunden bleiben. Er kann
jedoch für Wartungszwecke abgenommen werden.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
BEACHTEN:
Zum Abnehmen des Antriebswellen-Schutztrichters muss die Antriebswelle NICHT vom Floatmodul abgenommen werden.
1. Den Mähdreschermotor abstellen und den Zündschlüssel abziehen.

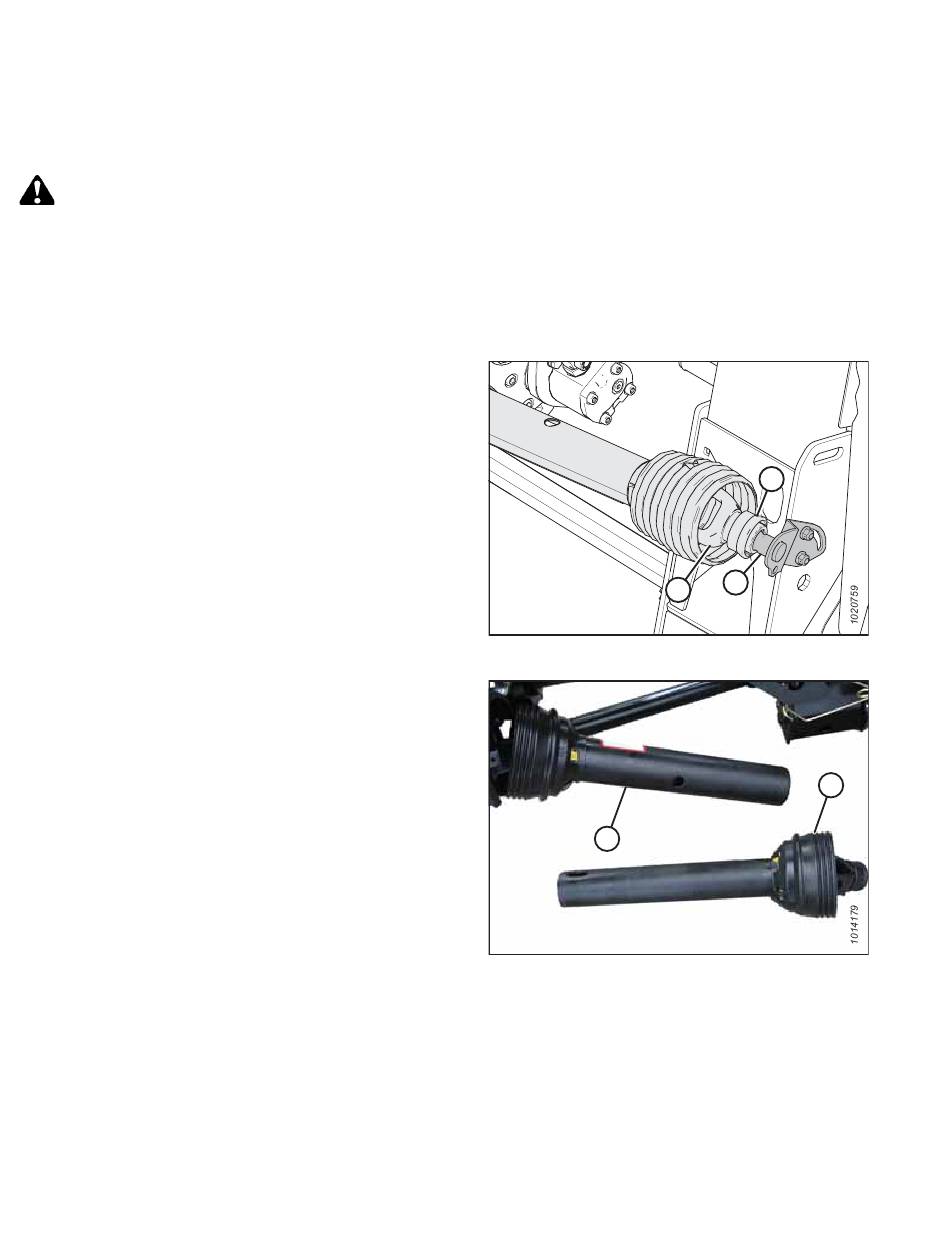

2. Die Schiebemuffe (A) vom Wellenstummel (B) drücken. Den
Gabelkopf (C) vom Wellenstummel (B) herunterziehen und
die Schiebemuffe (A) loslassen.
3. Die Mähdrescherseite der Antriebswelle (A) aus dem Haken
heben und so lange ziehen, bis sie sich von der anderen
Hälfte der Antriebswelle löst. Die Floatmodulseite der
Antriebswelle (B) halten, damit sie nicht nach unten fällt
und auf dem Boden aufschlägt.
MAC262089
WARTUNG UND SERVICE
Abbildung 4.50: Mähdrescherseite Antriebswelle
Abbildung 4.51: Getrennte Wellenhälften
310
A
B
C
B
A
Revision A
