5. Den Spalt (A) an der unteren Vorderseite der linken
Ansatzabdeckung (E) bis zum Rand des Abschlussblechs
kontrollieren. Der Spaltbereich beträgt
2–4 mm (0,09–0,16 Zoll).
6. Den Spalt (B) an der Vorderseite der linken
Ansatzabdeckung (E) bis zur Innenkante der
Seitenverkleidung (D) kontrollieren. Der Spaltbereich
beträgt 42–52 mm (1,7–2,04 Zoll).
7. Den Spalt (C) an der Rückseite der linken
Ansatzabdeckung (E) bis zur Innenkante der
Seitenverkleidung (D) kontrollieren. Der Spaltbereich
beträgt 15–25 mm (0,68–1 Zoll).
8. Der Bolzen (A) muss von der zweistufigen Verriegelung (B)
voll umfasst sein. Andernfalls kann sich die Schneidwerk-
Seitenverkleidung während des Betriebs lösen.
BEACHTEN:
Die Schneidwerk-Seitenverkleidung ist durchsichtig
abgebildet.
9. Wenn nachgestellt werden muss, die Muttern (D) lösen und
die Halterung (C) nach oben/unten schieben.
10. Anschließend die Muttern (D) anziehen und die Schritte
Seite 42
bis
7, Seite 42
Entfernen der Schneidwerk-Seitenverkleidungen
Die Seitenbleche zur Wartung entfernen.
1. Schneidwerk-Seitenverkleidung vollständig aufklappen. Eine
Anleitung finden Sie im Abschnitt
Seitenverkleidungen, Seite
2. Befestigungsklinke (A) einrasten lassen, damit die
Seitenverkleidung nicht mehr geschwenkt werden kann.
3. Selbstschneidende Schraube (B) herausdrehen.
4. Die Schneidwerk-Seitenverkleidung nach oben schieben
und vom Schwenkarm (C) abnehmen.
5. Die Schneidwerk-Seitenverkleidung in ausreichendem
Abstand vom Arbeitsbereich ablegen.
MAC262089
erneut prüfen.
Öffnen der Schneidwerk-
37.
BETRIEB
B
E

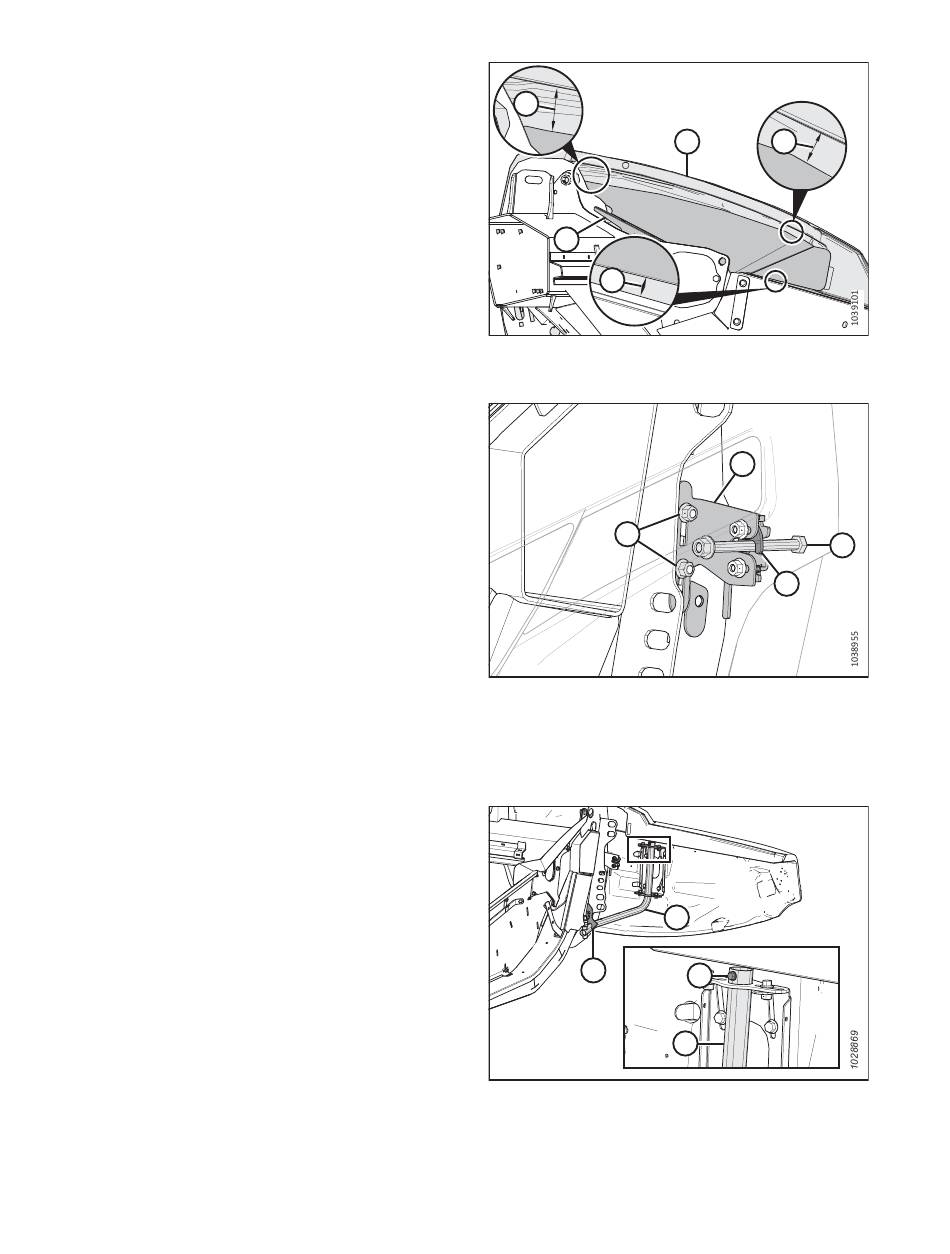

Abbildung 3.19: Ausrichtung der Seitenverkleidung –
Ansicht von der Innenseite des Tragrahmens
5,
Abbildung 3.20: Zweistufige Verriegelung
A
Abbildung 3.21: Schneidwerk-Seitenverkleidung links
42
D
C
A
C
D
B
C
B
C
A
Revision A
