Umrüsten von der Konfiguration „Mittel", „Breit" oder „Extra
breit" auf „Extra schmal":
Zwei Schneckenwindungssätze (MAC357234 oder MACB7345
sind erforderlich. Außerdem müssen mehrere Löcher gebohrt
werden, um auf diese Konfiguration umzurüsten.
Die bestehenden kurzen Schneckenwindungen (A) müssen
durch lange Schneckenwindungen (B) ersetzt werden.
Einzugsfinger nach Bedarf ausbauen oder zusätzlich einbauen,
um je nach Erntebedingungen den Gutfluss zum Mähdrescher
zu optimieren.
WICHTIG:
Diese Sätze enthalten zusätzlich erforderliche
Befestigungselemente. Es ist sehr wichtig, die passenden
Befestigungselemente an den vorgesehenen Stellen einzusetzen.
Dadurch werden Beschädigungen verhindert und eine optimale
Leistung sichergestellt.
• Informationen zum Ersetzen von Schneckenwindungen,
siehe Abschnitte
Ausbauen von Aufschraub-
Schneckenwindungen, Seite 106
Aufschraub-Schneckenwindungen, Seite
• Informationen zum Einbauen zusätzlicher
Schneckenwindungen inklusive Löcherbohren, siehe
Einbauen zusätzlicher Aufschraub-Schneckenwindungen –
nur Konfiguration „Extra schmal", Seite
• Informationen zum Einbauen/Ausbauen von Einzugsfingern,
siehe Abschnitte
3.8.3 Einbauen von Einzugsfingern, Seite
116
und
3.8.2 Ausbauen von Einzugsfingern, Seite
BEACHTEN:
Bei Umrüstungen von der Konfiguration „Extra breit" gibt es
keine bestehende Aufschraub-Schneckenwindungen zum
Ausbauen, weil in dieser Konfiguration nur werkseitig
geschweißte Schneckenwindungen (A) vorkommen.
47. Es sind je nach aktueller Konfiguration 0, 2 oder 4 kurze Schneckenwindungen verbaut.
MAC262089
BETRIEB
46
47
und
Einbauen von
108.
111.
114.
94
1
)
A
2
A
B
3
B

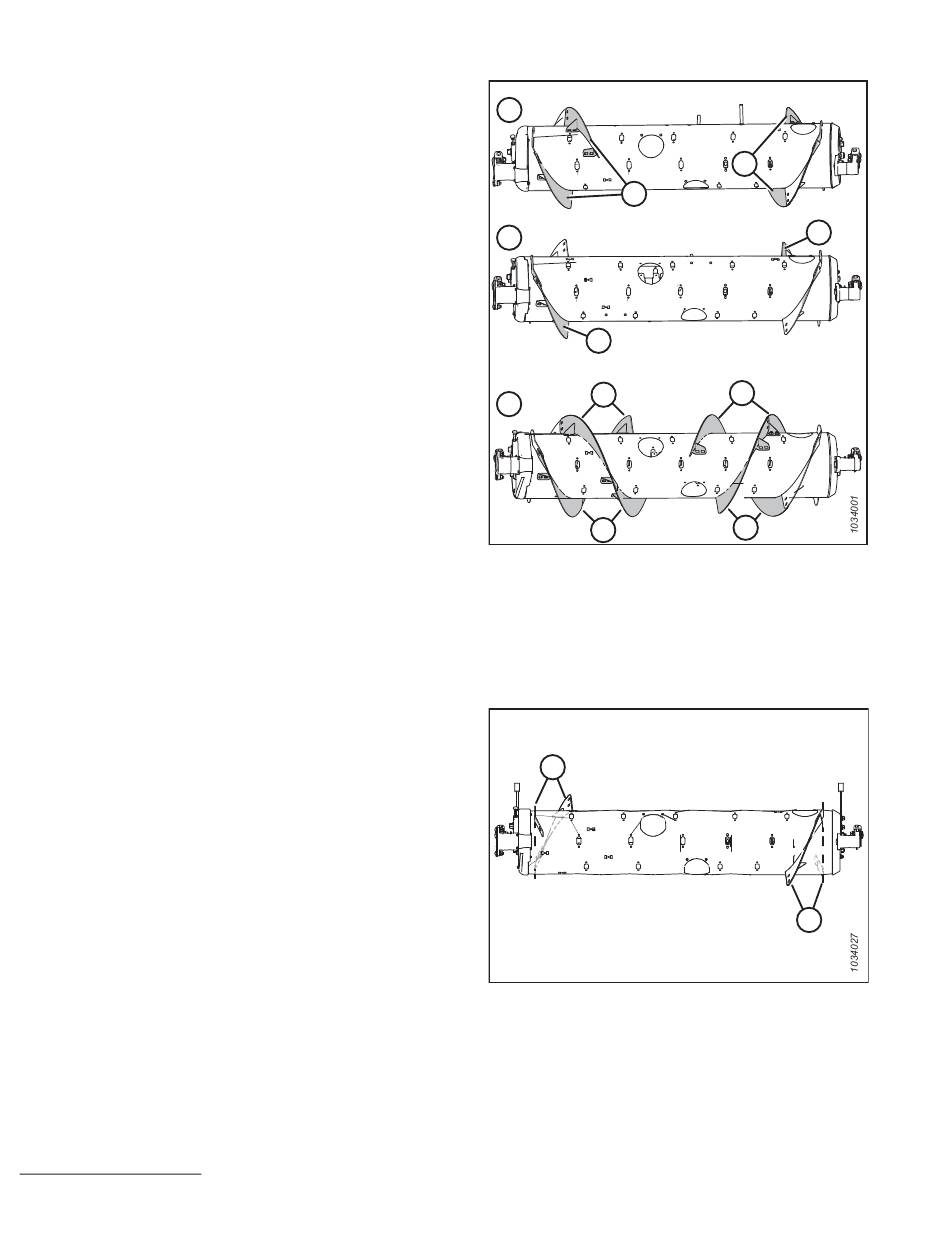

Abbildung 3.85: Einzugstrommelkonfigurationen –
Rückansicht
1 – Mittlere Konfiguration
3 – Konfiguration „Extra schmal"
A
Abbildung 3.86: Konfiguration „Extra breit"
A
A
B
B
2 – Konfiguration „Breit"
A
Revision A
