4. Die Sicherheitsstützen in Stützstellung bringen oder das Schneidwerk auf ebener Fläche auf Unterstellklötzen abstellen.
Falls das Schneidwerk mit Klötzen gesichert wird, müssen diese einen Abstand von ca. 914 mm (36 Zoll) zum Boden
schaffen.
5. Den Klappsplint (A) abziehen.
6. Die Sperrstifte (B) abziehen.
7. Die Radbaugruppe links (C) in Richtung
Schneidwerkrückseite aus der Halterung ziehen.
8. Die Radbaugruppe links (C) in die
Aufbewahrungshalterung (D) schieben. Das Rad muss nach
außen zeigen.
9. Den Sperrstift (B) einsetzen.
10. Den Klappsplint (A) einsetzen.
Umstellen der Vorderräder (links) auf Transportstellung
GEFAHR
Vor Arbeiten unter dem Schneidwerk: Um Personenschaden oder tödliche Verletzungen durch unerwartetes
Anspringen oder Absinken der angehobenen Maschine zu vermeiden, stets den Motor abstellen, den Zündschlüssel
abziehen und die Sicherheitsstützen in Stützstellung bringen.
VORSICHT
Abstand zu den Rädern halten und das Federbein vorsichtig ausklinken. (Die Räder fallen nach dem Ausklinken plötzlich
herunter.)
1. Den Motor starten.
2. Das Schneidwerk vollständig anheben.
3. Den Motor abstellen und den Zündschlüssel abziehen.
4. Die Sicherheitsstützen in Stützstellung bringen oder das Schneidwerk auf ebener Fläche auf Unterstellklötzen abstellen.
Falls das Schneidwerk mit Klötzen gesichert wird, müssen diese einen Abstand von ca. 914 mm (36 Zoll) zum Boden
schaffen.
MAC262089
BETRIEB

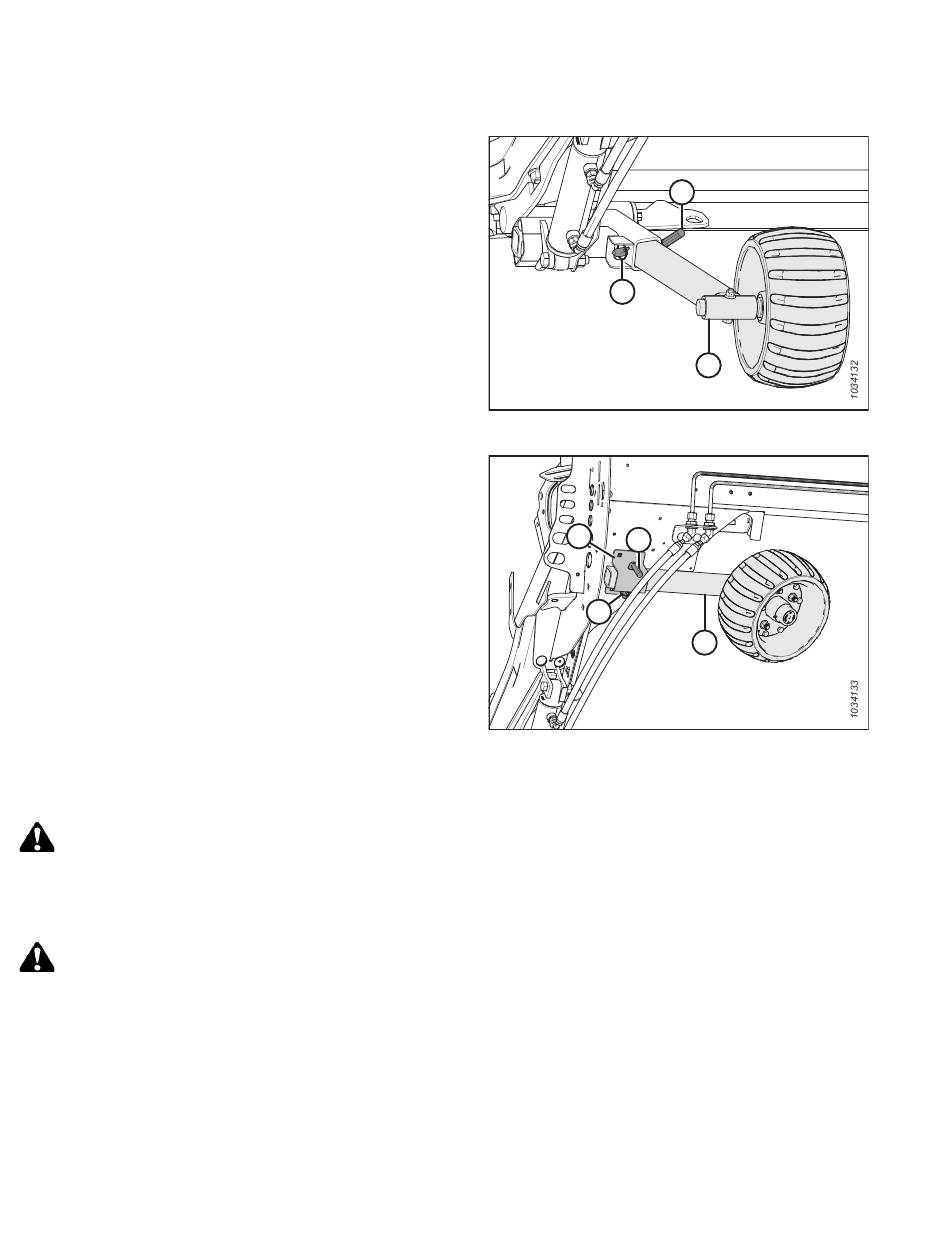

Abbildung 3.386: Radbaugruppe links
D
A
Abbildung 3.387: Radbaugruppe links
262
B
A
C
B
C
Revision A
