9. Die Kontermutter (A) wieder anziehen.
10. Die untere Abdeckungshälfte (H) ansetzen und mit
Schraube und Unterlegscheibe (J) sichern.
11. Die obere Abdeckungshälfte (G) ansetzen. Die
Klemmvorrichtung (D) (Zeiger) mit den Schrauben (C)
befestigen, um die obere und untere Abdeckungshälfte zu
sichern.
12. Den Inspektionsdeckel (B) wieder aufsetzen und mit vier
Schrauben (A) sichern. Die Schrauben (A) mit 3,5 Nm
(30 lbf in) anziehen.
13. Die Abdeckungsklemme (F) wieder aufsetzen und mit zwei
Schrauben (E) sichern.
MAC262089
WARTUNG UND SERVICE
A

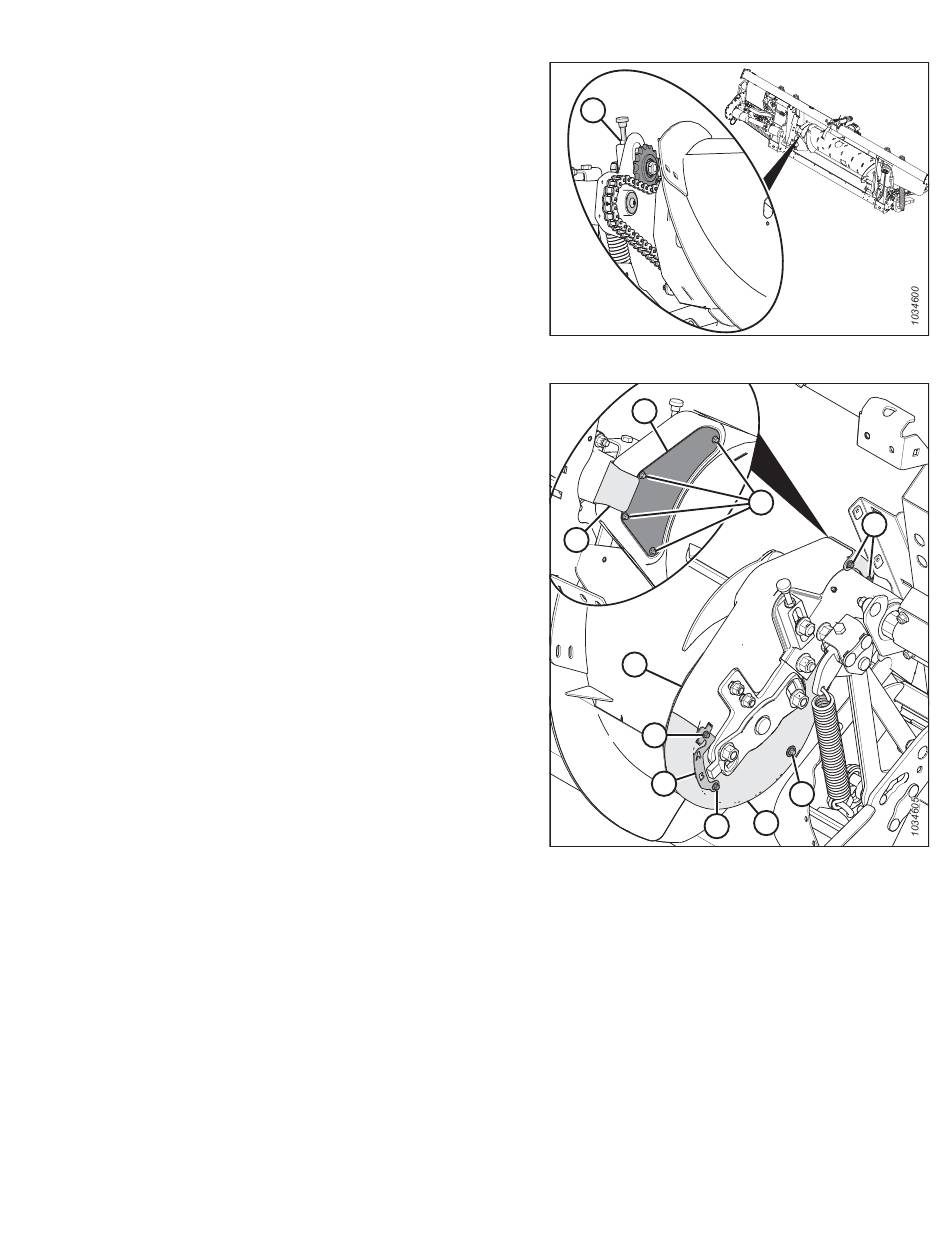

Abbildung 4.89: Einzugstrommelgetriebe
F
Abbildung 4.90: Einzugstrommel
329
B
A
G
C
D
J
H
C
E
