Spitze Messerfinger am Doppelmesserschneidwerk FD245

Messerfinger helfen beim Ausrichten des Messerbalkens. Druckdaumen drücken die Messersegmente des Messerbalkens
gegen die Messerfinger, damit ein einwandfreier Schnitt gewährleistet ist.

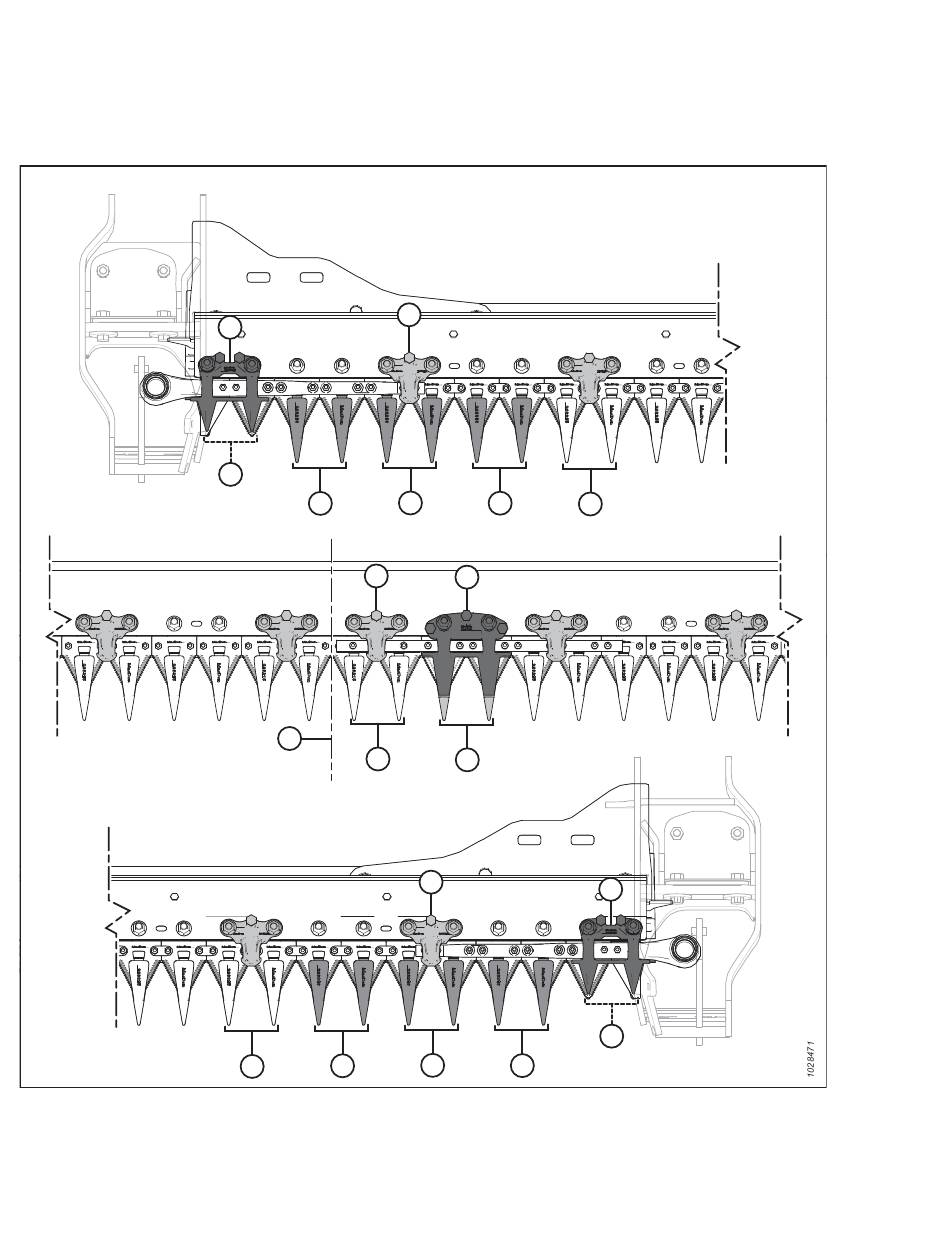

Abbildung 4.130: Einbauorte spitzer Messerfinger und Druckdaumen
A – Spitzer Druckdaumen (MAC286329)
C – Spitzer Mittel-Messerfinger (MAC286317)
E – Spitzer Abschluss-Messerfinger (ohne Verschleißplatte) (MAC286316)
G – Kurzer Messerfinger (ohne Verschleißplatte) (MAC286319)
MAC262089
WARTUNG UND SERVICE
A
F
G
E
A
H
D
D E
E E
D
B
C
A
E E
B – Spitzer Mittel-Druckdaumen (MAC286332)
D – Spitzer Messerfinger (MAC286315)
F – Kurzer Messer-Druckdaumen (MAC286331)
H – Schneidwerksmitte
