Ersetzen Spitzer Messerfinger - MacDon Case IH FlexDraper FD2-Serie Bedienerhandbuch

Schneidwerk mit floatmodul fm200
Inhaltsverzeichnis

Werbung

Ersetzen spitzer Messerfinger

Die Messerfinger werden stumpf und müssen ersetzt werden. Dieses Verfahren gilt für den Austausch der Standard-
Messerfinger und der speziellen (antriebsseitigen) Messerfinger in der Nähe des Messerantriebsmotors.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen oder Absinken der angehobenen
Maschine zu vermeiden, vor Verlassen des Fahrersitzes stets den Motor abstellen und den Zündschlüssel abziehen, die
Sicherheitsstützen in die Stützstellung bringen und sich erst dann unter die Maschine begeben.
WARNUNG
Bei Arbeiten in Nähe der Messer oder beim Umgang mit diesen schwere Handschuhe tragen.
WICHTIG:
Achten Sie beim Ersetzen von spitzen Messerfingern darauf, dass die Druckdaumen in der Reihenfolge stehen, die für Ihren
Schneidwerkstyp/für Ihre Schneidwerksbreite erforderlich ist. Weitere Informationen, siehe
Druckdaumen, Seite
348.
WICHTIG:
Einzel- und Doppelmesserschneidwerke: An den beiden
Schneidwerksseiten befindet sich auf Position 1 (außen) ein
kurzer Messerfinger. An den Antriebsseiten des Schneidwerks
stehen an den Positionen 2, 3 und 4 spitze Abschluss-
Messerfinger (ohne Verschleißplatte). Ab Position 5 stehen spitze
Messerfinger. Sicherstellen, dass in den genannten Bereichen die
richtigen Ersatz-Messerfinger eingebaut werden.
WICHTIG:
Doppelmesser-Schneidwerke: An der Stelle, an der die beiden
Messer übereinander laufen, ist ein spezieller spitzer Mitte-
Messerfinger erforderlich. Die Vorgehensweise zum Ersetzen des
spitzen Mittel-Messerfingers ist leicht abweichend. Eine
Anleitung finden Sie im Abschnitt
Messerfinger – Doppelmesser, Seite
1. Die Haspel vollständig anheben.
2. Den Motor abstellen und den Zündschlüssel abziehen.
3. Die Haspel-Sicherheitsstützen in Stützstellung bringen. Die Anleitung entnehmen Sie dem
Stützstreben, Seite
35.
4. Die Seitenverkleidung öffnen. Eine Anleitung finden Sie im Abschnitt
37.
5. Das am Taumelgetriebe angebrachte Schwungrad drehen, um das Messer manuell zu bewegen, bis die Messerklingen
in der Mitte zwischen den Messerfingern stehen.
6. Die Seitenverkleidung schließen. Eine Anleitung finden Sie im Abschnitt
Seitenverkleidungen, Seite
MAC262089
WARTUNG UND SERVICE
Ersetzen spitzer Mitte-
361.
38.
5
4

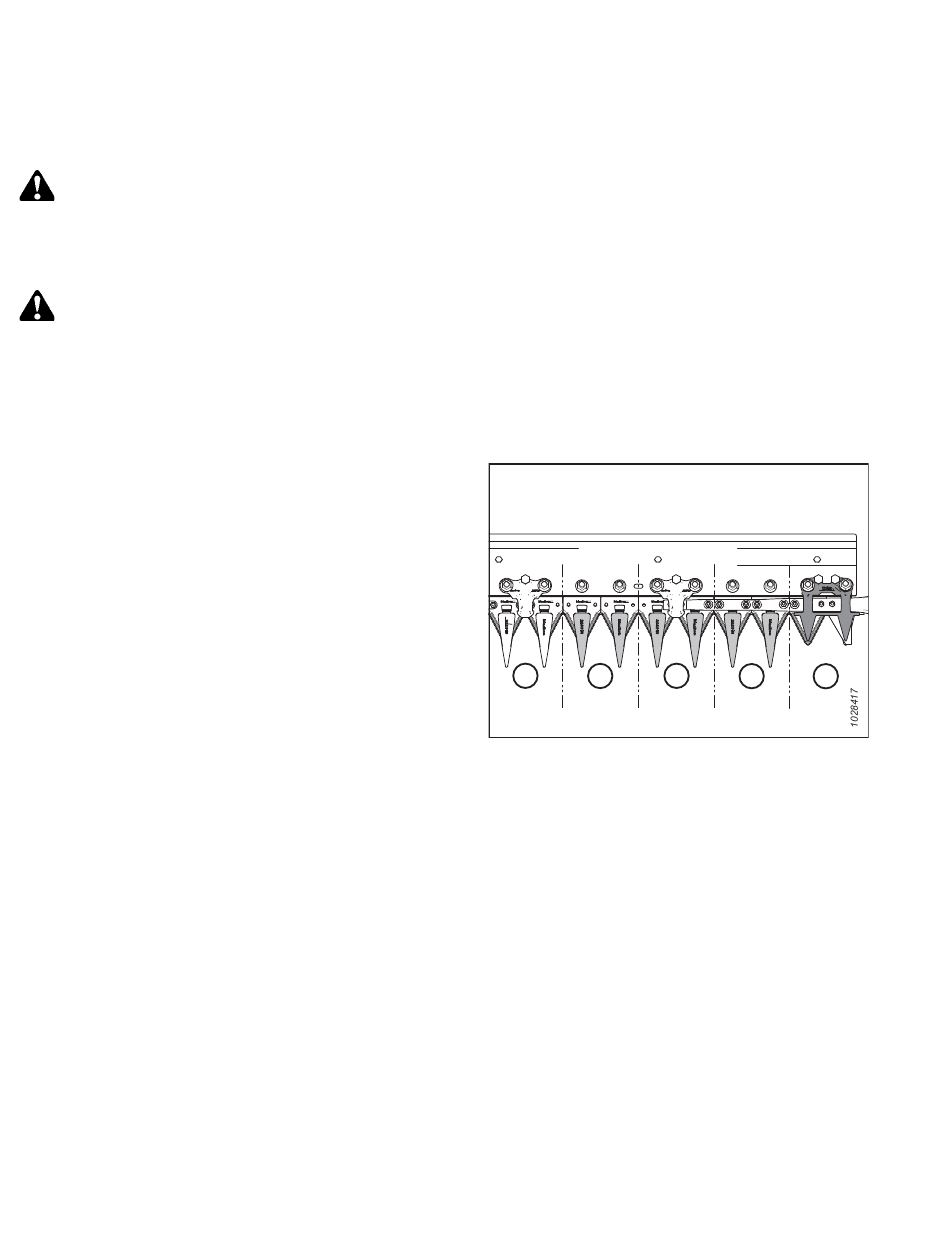

Abbildung 4.137: Spitze Messerfinger Antriebsseite
Öffnen der Schneidwerk-Seitenverkleidungen, Seite
Schließen der Schneidwerk-
358
4.8.7 Spitze Messerfinger und
3
2
1
Anbringen der Haspel-
Revision A
