4. Nachdem das Lager und beide Dichtungen auf dem
Achsschaft sind, die Schraubenmutter (A) aufschrauben und
mit 81 Nm (60 lbf•ft) festziehen.
5. Die Spannrolle (A) durch die Aussparung im Tragrahmen
schieben.
6. Die Schraube von der Innenseite des Tragrahmens
anbringen, um die Spannrollenabdeckung (B) zu sichern.
7. Die Mutter (B) anbringen. Die Mutter NICHT zu fest
anziehen. Sie muss fest genug sitzen, um die
Spannrollenabdeckung zu fixieren. Gleichzeitig muss sie ein
Verstellen der Spannrolle ermöglichen.
MAC262089
WARTUNG UND SERVICE

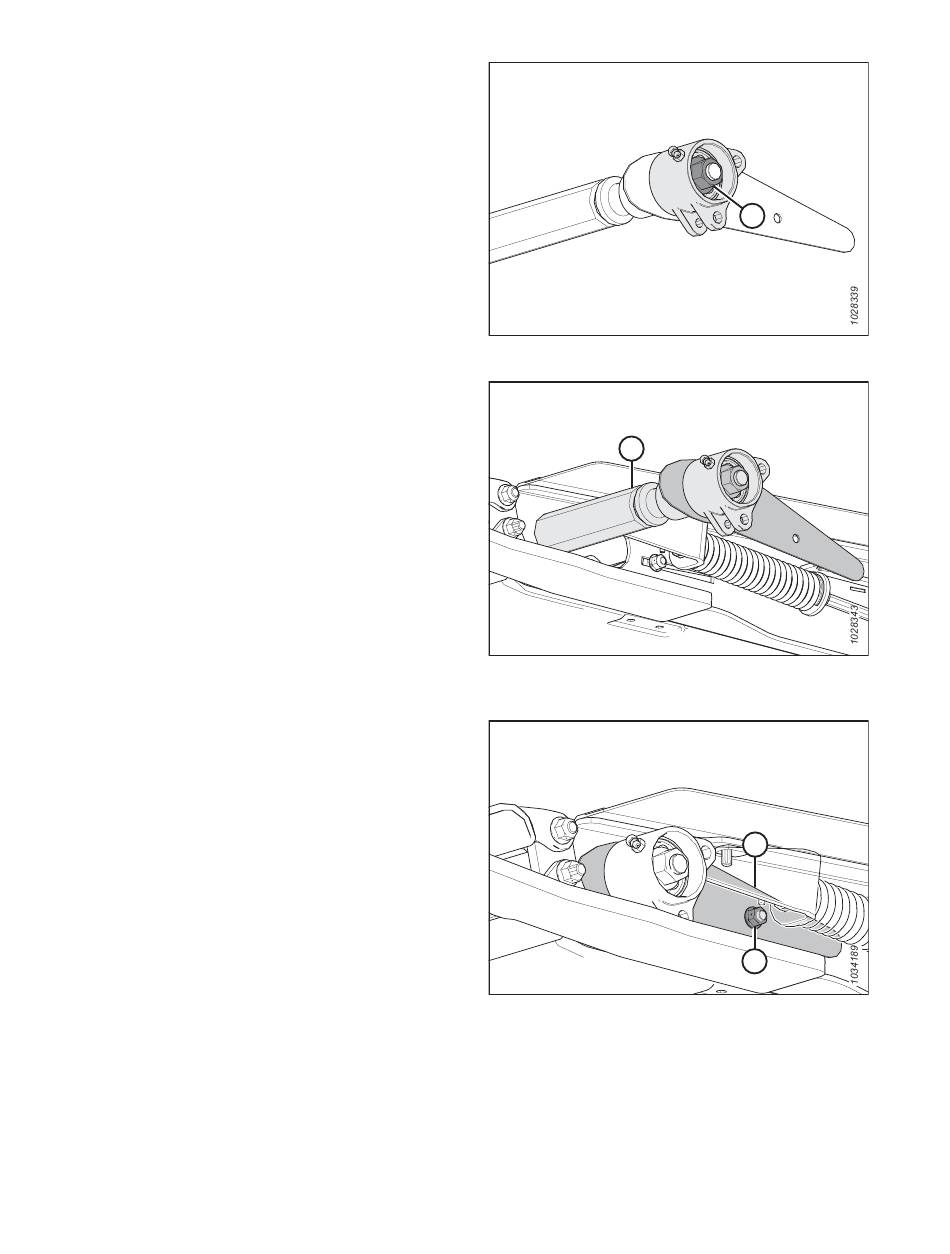

Abbildung 4.206: Spannrolle
Abbildung 4.207: Tragrahmen des
Einzugsförderbandes – linke Seite
Abbildung 4.208: Spannrollenabdeckung – links
398
A
A
A
B
