7. Die Abdeckung(en) (A) mit den beiseite gelegten
Schrauben (B) und den Blechmuttern (in der Trommel)
wieder einbauen. Mittelstarkes Schraubensicherungsmittel
(Loctite® 243 oder gleichwertig) auftragen und auf 9 Nm
(80 lbf•in) anziehen.
Einbauen von Aufschraub-Schneckenwindungen
Die Einzugstrommel verfügt über abnehmbare Schneckenwindungen, die an die verschiedenen Mähdreschermodelle
angepasst werden können.
Stellen Sie vor dem Einbauen der Aufschraub-Schneckenwindungen fest, wie viel Stück und welche Modelle Sie bestellen
müssen. Weitere Informationen zur Umrüstung auf die verschiedenen Einzugstrommelkonfigurationen, siehe Abschnitt
3.8.1 Konfigurationen für Einzugstrommel FM200, Seite
Wie folgt vorgehen, um Aufschraub-Schneckenwindungen einzubauen:
1. Das Floatmodul vom Mähdrescher abkuppeln, um die Einzugstrommel besser zu erreichen und die Installation
einfacher zu gestalten.
2. Die Einzugstrommel in die gewünschte Stellung drehen.
BEACHTEN:
Auf den Abbildungen in diesem Verfahren ist die
Einzugstrommel zwecks besserer Übersichtlichkeit separat
vom Floatmodul dargestellt. Für die Umrüstung braucht die
Einzugstrommel aber nicht aus dem Floatmodul ausgebaut
zu werden.
3. Die Schrauben (A) und die Abdeckung (B) ausbauen. Für
den Wiedereinbau aufbewahren. Gegebenenfalls mehrere
Abdeckungen entfernen.
MAC262089
BETRIEB
A

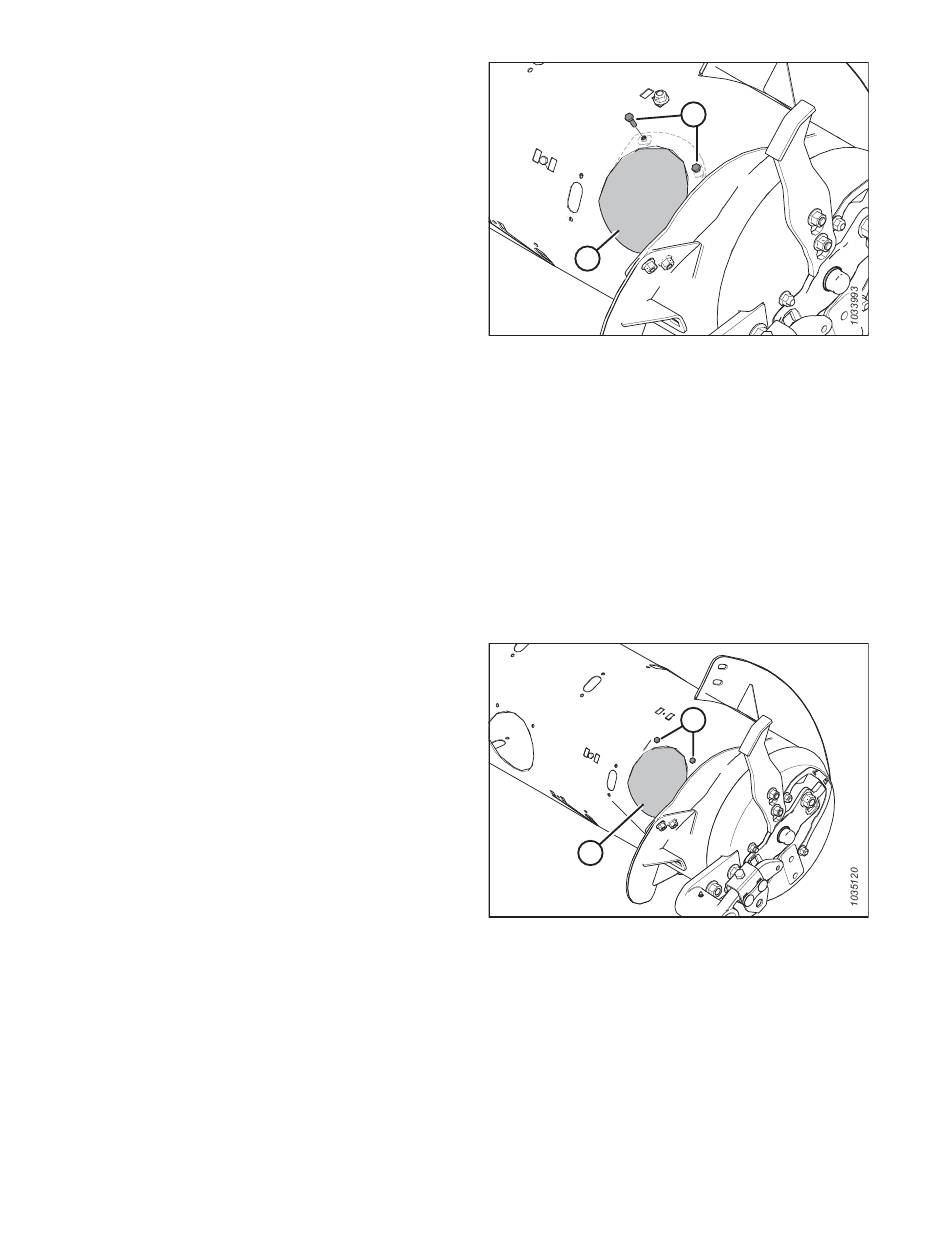

Abbildung 3.110: Abdeckung – rechts
90.
Abbildung 3.111: Abdeckung an der Einzugstrommel –
rechts
108
B
A
B
Revision A
