4.5 Elektroanlage
Die Elektroanlage des Schneidwerks wird vom Mähdrescher versorgt. Das Schneidwerk ist mit verschiedenen Leuchten und
Sensoren ausgestattet, die mit Strom versorgt werden müssen.
4.5.1 Ersetzen von Glühlampen
Die Beleuchtung ist wichtige Sicherheitsausstattung. Beschädigte oder defekte Glühbirnen oder Lampen müssen sofort
ersetzt werden.
GEFAHR
Vor Nachstellarbeiten an der Maschine: Um Personenschaden oder tödliche Verletzungen durch unerwartetes
Anspringen der Maschine auszuschließen, immer den Motor abstellen und den Zündschlüssel abziehen.
Für gelbe Transportleuchten Glühlampen #1156 verwenden, für die rote Rückleuchte (integrierte Transporteinrichtung)
Glühlampe #1157.
Begrenzungsleuchten (nur Nordamerika)
1. Mit einem Kreuzschraubendreher die drei Schrauben (A)
aus der Fassung drehen und die Kunststoffscheibe
abnehmen. Die Schrauben (A) aufbewahren.
2. Die Glühlampe ersetzen, und die Kunststofflinse und
Schrauben wieder einsetzen.
Leuchten der integrierten Transporteinrichtung
3. Mit einem Kreuzschraubendreher die Schrauben (A) aus der
Fassung drehen und die Kunststoffscheibe abnehmen. Die
Schrauben (A) aufbewahren.
4. Die Glühlampe ersetzen, und die Kunststofflinse und
Schrauben wieder einsetzen.
MAC262089
WARTUNG UND SERVICE

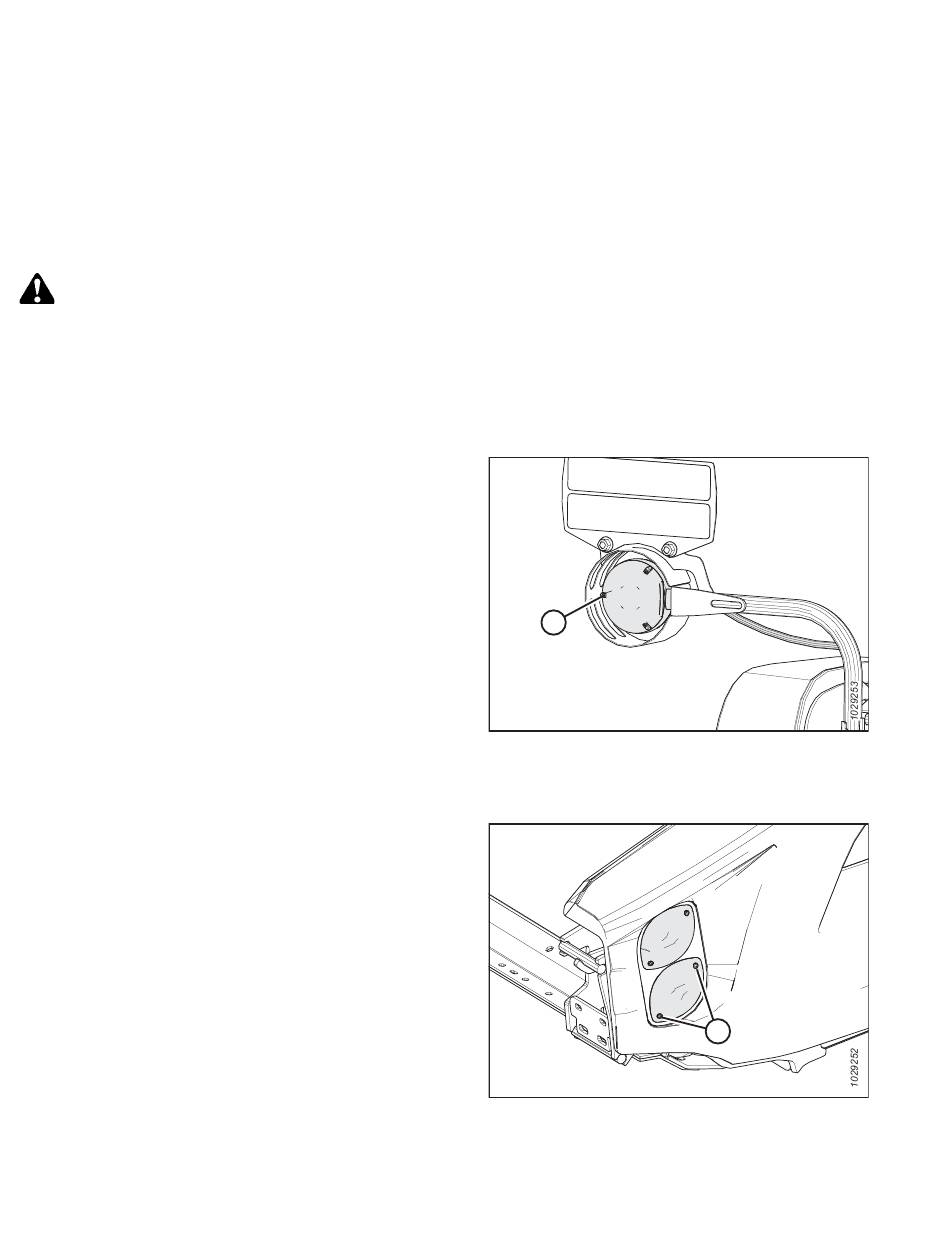

Abbildung 4.36: Umrissleuchte – links
Abbildung 4.37: Integrierte Transporteinrichtung –
Beleuchtung rot/gelb
304
A
A
Revision A
