Einbauen des Haspelantriebskettenrads (einzelnes Kettenrad)
Das Haspelkettenrad ist am Haspelantriebsmotor angebracht. Durch Auswechseln der Antriebs- und Abtriebszahnräder
können Geschwindigkeit und Drehmoment der Haspel verändert werden.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
1. Die Federnut im Kettenrad (B) auf die Passfeder der
Motorwelle ausrichten und das Kettenrad auf die Welle
schieben. Mit der Schlitzmutter (A) sichern.
2. Die Schlitzmutter (A) auf 12 Nm (9 lbf•ft) festziehen.
3. Den Sicherungssplint einsetzen. Falls nötig, die
Kronenmutter (A) eine Kerbe weiterdrehen, damit der
Sicherungssplint eingesetzt werden kann.
4. Die Antriebskette (A) auf das Antriebskettenrad (B)
montieren.
5. Die Antriebskette spannen. Eine Anleitung finden Sie im
Abschnitt
Spannen der Haspelantriebskette, Seite
6. Die Haspelantriebsabdeckung wieder einbauen. Eine
Anleitung finden Sie im Abschnitt
Haspelantriebsabdeckung, Seite
4.14.3 Ändern der Position der Haspelgeschwindigkeitskette bei installiertem
Zweigangsatz
Das Haspelkettenrad ist am Haspelantriebsmotor angebracht. Durch Auswechseln der Antriebs- und Abtriebszahnräder
können Geschwindigkeit und Drehmoment der Haspel verändert werden.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
1. Den Motor abstellen und den Zündschlüssel abziehen.
2. Die Seitenverkleidung öffnen. Eine Anleitung finden Sie im Abschnitt
37.
MAC262089
WARTUNG UND SERVICE
467.
Einbauen der
45.
470
A

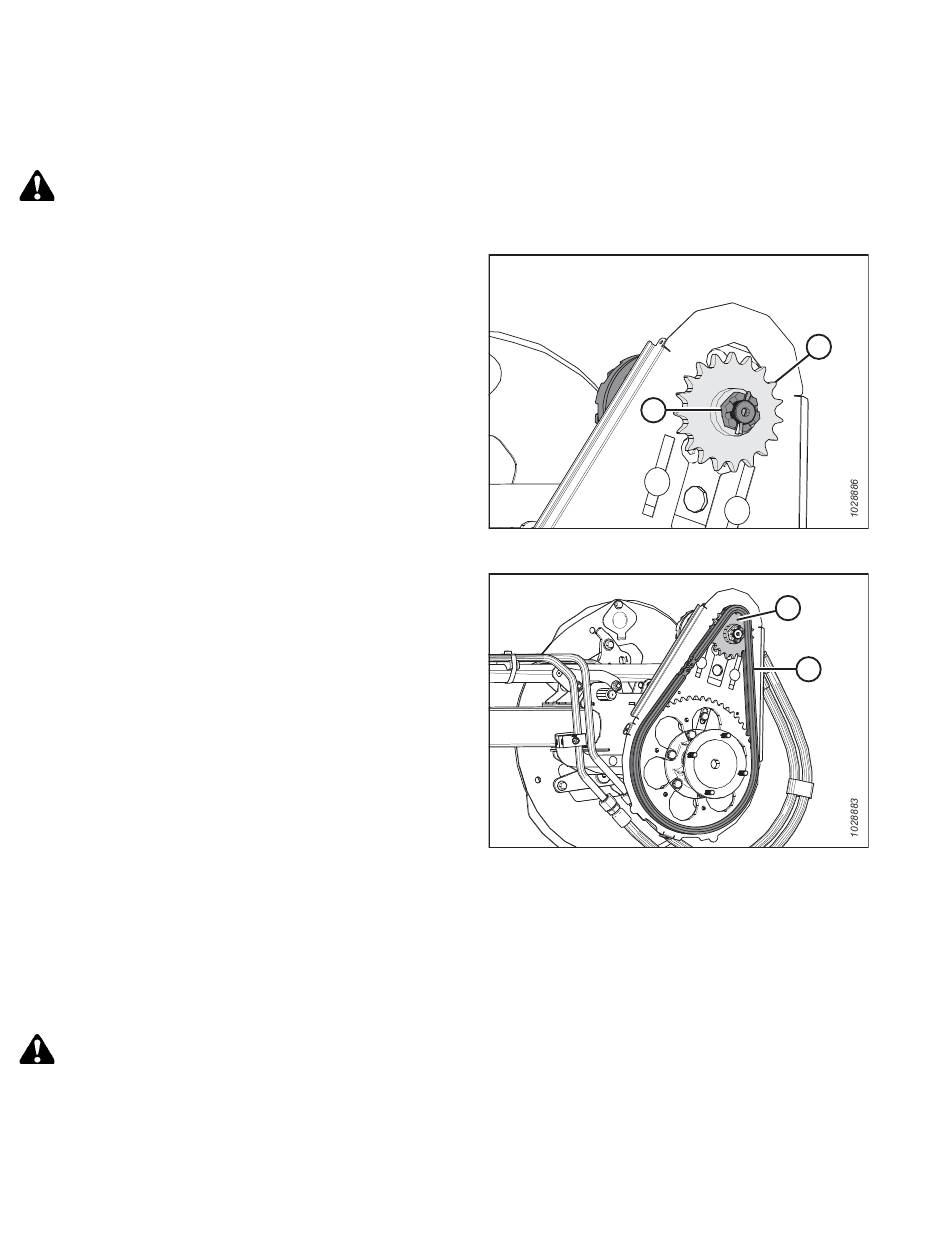

Abbildung 4.358: Einzelnes Kettenrad
Abbildung 4.359: Einzelnes Kettenrad
Öffnen der Schneidwerk-Seitenverkleidungen, Seite
B
B
A
Revision A
