6. Federstecker (A) abziehen. Finger (B) aus dem
Fingerhalter (C) ziehen.
7. Wenn der Einzugsfinger beschädigt ist, etwaige Reste aus
Halter (C) und dem Einzugstrommel-Inneren entfernen.
8. Die beiden Schrauben (A) und Hammerkopfmuttern (nicht
abgebildet) ausbauen und aufbewahren. Diese sichern die
Fingerführung (B) an der Einzugstrommel. Fingerführung (B)
ausbauen.
9. Den Stopfen (A) von innen her an der Aussparung ansetzen.
Den Stopfen mit zwei M6-Sechskantschrauben (B) und
Hammerkopfmuttern sichern. Die Schrauben auf 9 Nm
(80 lbf ft) anziehen.
BEACHTEN:
An den neuen Schrauben (B) ist Schraubensicherungsmittel
aufgetragen, das sich beim Ausbauen ablöst. Vor dem
Wiedereinbauen der Schrauben (B) mittelstarkes
Schraubensicherungsmittel (Loctite® 243 oder gleichwertig)
auftragen.
MAC262089
WARTUNG UND SERVICE

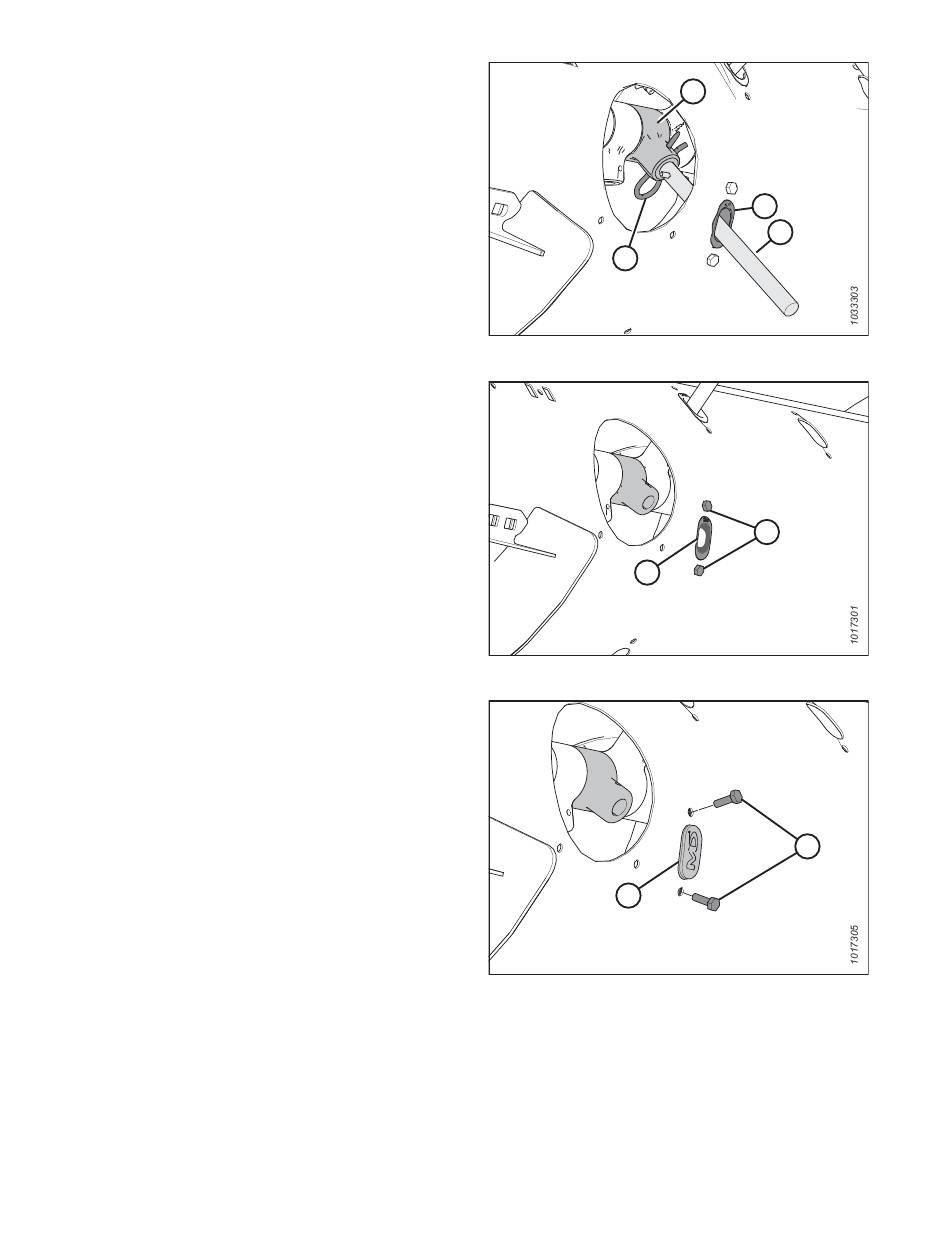

Abbildung 4.98: Einzugsfinger
Abbildung 4.99: Einzugsfingeraussparung
Abbildung 4.100: In der Einzugstrommel installierter
Stopfen
334
C
D
B
A
A
B
A
B
Revision A
