4.12.12 Einbauen der Seitenband-Antriebsrolle
Der Tragrahmen der Seitenbänder hat an beiden Enden eine Rolle. Eine ist die Spannrolle und eine die Antriebsrolle.
1. Die Antriebsrolle (A) zwischen den Rollenträgern ansetzen.
2. Die Antriebsrolle mit Unterlegscheibe und Schraube (B)
sichern.
3. Die Schrauben (C) am Rollenträger festziehen.
4. Schraube (B) mit 95 Nm (70 lbf•ft) festziehen.
5. Die Motorwelle einfetten und in das Ende von
Antriebsrolle (A) einsetzen.
6. Den Motor mit zwei Schrauben (B) am Rollenträger sichern.
Die Schrauben auf 27 Nm (20 lbf•ft) anziehen.
7. Nachprüfen, ob der Motor vollständig auf die Rolle
gerutscht ist und ob Rolle und Motor in einer Linie stehen.
8. Die beiden Madenschrauben (nicht abgebildet) durch das
Zugangsloch (A) anziehen.
BEACHTEN:
Etwaige lockere Schrauben anziehen und
Kunststoffhaube (C) wieder montieren, falls diese vorher
ausgebaut wurde.
MAC262089
WARTUNG UND SERVICE

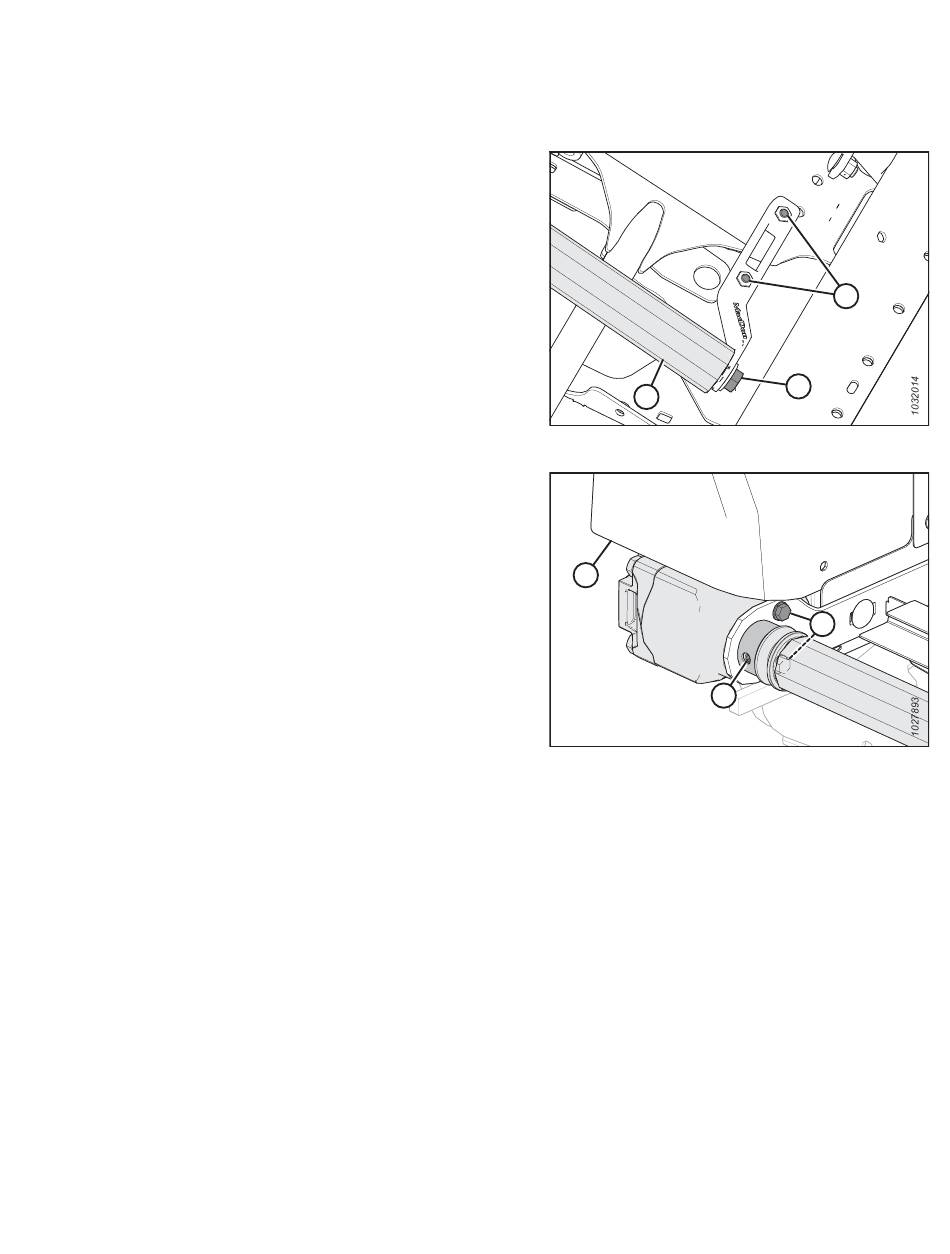

Abbildung 4.267: Antriebsrolle
C
Abbildung 4.268: Antriebsrolle
429
B
A
B
A
C
Revision A
