21. Auf der linken Seite des Floatmoduls die kleinere
Auflagedruckanzeige (FSI) (B) überprüfen. Der Zeiger (A) an
der FSI muss auf die Nummer 2 zeigen.
• Falls der Zeiger (A) der Auflagedruckanzeige (B) auf
höher als 2 steht, ist die Gewichtsentlastung zu schwer.
• Falls der Zeiger (A) der Auflagedruckanzeige (B) auf
niedriger als 2 steht, ist die Gewichtsentlastung zu
gering.
BEACHTEN:
Die größeren Zahlen werden verwendet, um die Einstellung
der Floathöhe zu bestimmen. Sie werden verwendet, wenn
das Schneidwerk auf dem Feld betrieben wird.
Einstellen der Floatfunktion
22. Auf der linken Seite des Floatmoduls die Schrauben (C)
lösen. Die Federverriegelungen (B) so bewegen, dass die
Schraubenköpfe (A) zugänglich sind.
23. Die Floatfunktion auf der linken Seite des Floatmoduls bei
Bedarf erhöhen oder verringern:
• Um die Floatfunktion zu erhöhen, die beiden linken
Einstellschrauben (A) im Uhrzeigersinn drehen.
• Um die Floatfunktion zu verringern, die beiden linken
Einstellschrauben (A) gegen den Uhrzeigersinn drehen.
BEACHTEN:
Jedes Schraubenpaar (A) muss um den gleichen Betrag
eingestellt werden.
24. Die linke Floatfunktion erneut einstellen. Siehe Schritt
Seite 135
für Anweisungen.
25. Die linke FSI-Anzeige erneut prüfen. Siehe Schritt
136
für Anweisungen.
26. Wenn die linke Einstellung der Floatfunktion nicht
zufriedenstellend ist, Schritt
Seite 136
wiederholen, bis die linke Einstellung der
Floatfunktion zufriedenstellend ist.
27. Die rechte Floatfunktion prüfen und nachstellen. Die
Anleitung entnehmen Sie den Schritten
Seite
136.
28. An beiden Seiten des Floatmoduls die Einstellschrauben (A)
mit den Federverriegelungen (B) verriegeln. Sicherstellen,
dass die Schraubenköpfe (A) in den Aussparungen der
Verriegelung sitzen. Die Schrauben (C) anziehen, um die
Federverriegelungen zu sichern.
Lösen der Float-Einstellhebel
29. Den Motor starten.
MAC262089
BETRIEB
20,
21, Seite
23, Seite 136
bis Schritt
25,
20, Seite 135
bis

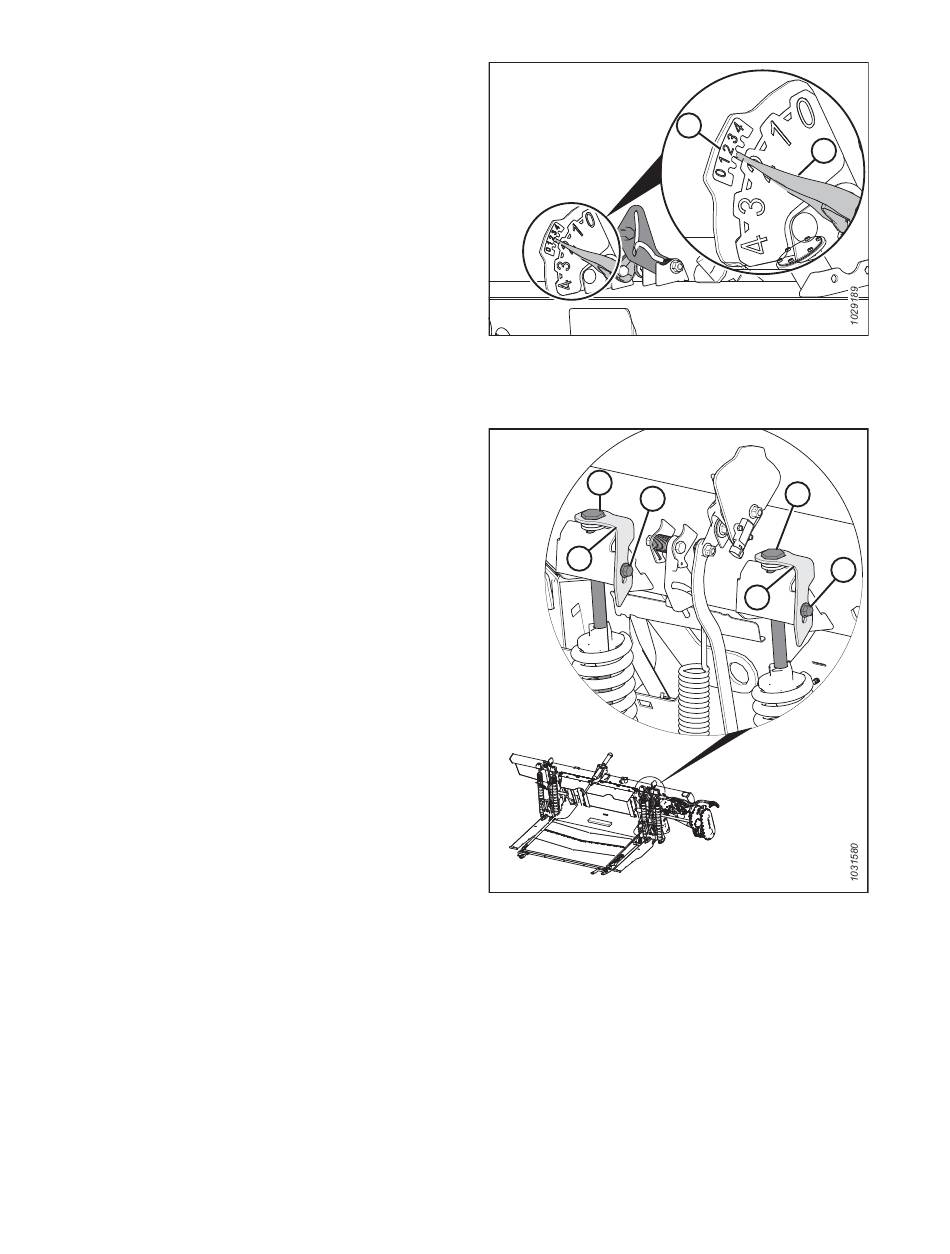

Abbildung 3.158: Auflagedruckanzeige links
A
B
Abbildung 3.159: Linke Floatmoduleinstellung
26,
136
B
A
A
C
B
