BEACHTEN:
Die Abbildung zeigt die neue lange eingebaute
Schneckenwindung (A).
5. An den Stellen, an denen die Schneckenwindung
abgenommen wurde, den Stopfen für die
Schneckenwindungsaufnahme (A) mit M6-Schraube (B) und
Hammerkopfmutter (C) montieren. Auf 9 Nm (80 lbf in)
anziehen.
BEACHTEN:
Falls die Stopfen NICHT mit neuen Schrauben befestigt
werden, auf die wiederverwendeten Schrauben vor dem
Einbau mittelstarkes Schraubensicherungsmittel
(Loctite® 243 oder gleichwertig) auftragen.
6. Diese Arbeitsschritte zum Entfernen der
Schneckenwindungen (A) an der linken Seite der
Einzugstrommel wiederholen.
MAC262089
BETRIEB
A

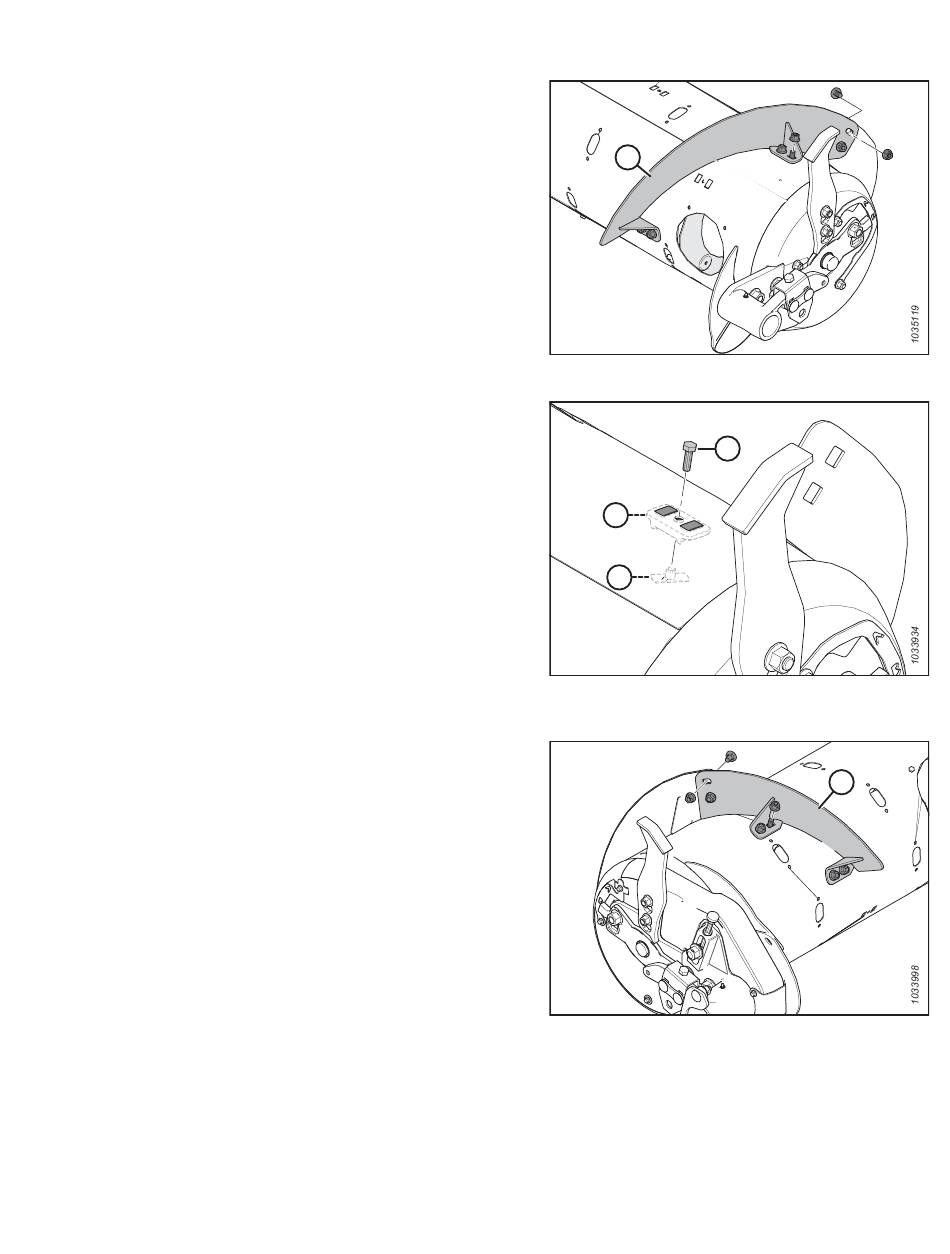

Abbildung 3.107: Lange Schneckenwindung – rechts
A
C
Abbildung 3.108: Stopfen für die
Schneckenwindungsaufnahme montieren
Abbildung 3.109: Kurze Schneckenwindung – links
107
B
A
Revision A
