3.8 Floatmodul-Einrichtung
Die folgenden Abschnitte enthalten Empfehlungen zur Einrichtung des Floatmoduls. Die Empfehlungen gehen auch auf
einzelne Mähdreschermodelle und Erntegutarten ein, können jedoch nicht alle Konstellationen abdecken.
Falls am Floatmodul Zufuhrprobleme auftreten, siehe
3.8.1 Konfigurationen für Einzugstrommel FM200
Die Einzugstrommel FM200 kann für verschiedene Erntebedingungen konfiguriert werden. Es gibt fünf
Konfigurationsmöglichkeiten.
Konfiguration „Extra schmal": Bei der Konfiguration „Extra schmal" werden 8 lange Aufschraub-Schneckenwindungen
(4 links, 4 rechts) und 18 Einzugsfinger verwendet. Diese optionale Konfiguration kann die Zuführleistung von
Mähdreschern mit schmalem Schrägförderer erhöhen. Sie kann außerdem bei der Reisernte von Vorteil sein.
BEACHTEN:
Die Abstände (A) und (B) sind an beiden Seiten der
Einzugstrommel gleich. Sie sollten bis auf eine Abweichung von
15 mm (9/16 Zoll) mit den angegebenen Maßen
übereinstimmen.
BEACHTEN:
Um zusätzliche Schneckenwindungen anzubauen, müssen Sie in
die Schneckenwindungen und in die Einzugstrommel Löcher
bohren.
Weitere Informationen zur Umrüstung auf die Konfiguration
„Extra schmal", siehe Abschnitt
Schneckenwindung, Seite
92.
Konfiguration „Schmal stehend": Bei der Konfiguration „Schmal stehend" werden 4 lange Aufschraub-
Schneckenwindungen (2 links, 2 rechts) und 18 Einzugstrommelfinger verwendet.
BEACHTEN:
Die Abstände (A) und (B) sind an beiden Seiten der
Einzugstrommel gleich. Sie sollten bis auf eine Abweichung von
15 mm (9/16 Zoll) mit den angegebenen Maßen
übereinstimmen.
Die schmal stehende Konfiguration ist optional an folgenden
Mähdreschern möglich:
• Case 2166/88, 2344/66/77/88, 2577/88, 5/6/7088, 5/6/
7130, 5/6/7140, 5/6/7150
Weitere Informationen zur Umrüstung auf die Konfiguration
„Schmal stehend", siehe Abschnitt
stehend" – Schneckenwindung, Seite
MAC262089
BETRIEB
6 Fehlersuche und Fehlerbehebung , Seite
Konfiguration „Extra schmal" –
Konfiguration „Schmal
96.

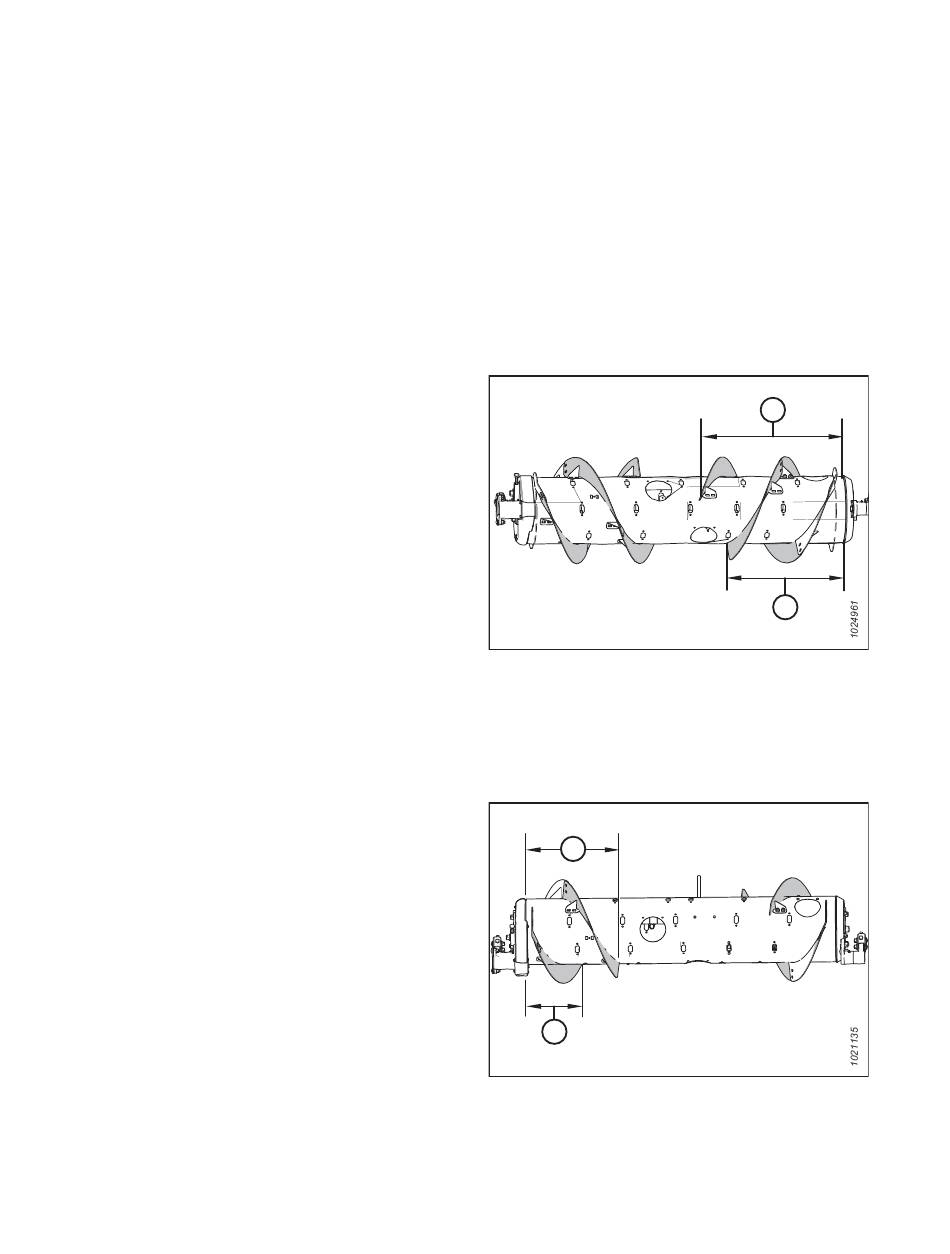

Abbildung 3.78: Konfiguration „Extra schmal" –
Rückansicht
A – 760 mm (29 15/16 Zoll)
A
B
Abbildung 3.79: Schmal stehende Konfiguration –
Rückansicht
A – 514 mm (20 1/4 Zoll)
90
517.
A
B
B – 602 mm (23 11/16 Zoll)
B – 356 mm (14 Zoll)
Revision A
