7. Die Schrauben (C), Überbrückungslasche (D) und
Schraubenmuttern an der Vorderseite der Trennstelle
entfernen.
8. An der Trennstelle die Muttern und Schrauben (A) und
Verbindungsschienen (B) entfernen.
9. Das Seitenband von der Spannrolle ziehen.
10. An der Rückseite der Spannrolle die Schraube (A) und die
Unterlegscheibe entfernen.
11. An der Vorderseite der Spannrolle die Schraube (B) und die
Unterlegscheibe entfernen.
12. Die Rollenträger (C) und (D) auseinander drücken und die
Spannrolle herausnehmen.
4.12.8 Ersetzen von Spannrollenlagerung am Seitenband-Tragrahmen
Die Spannrollen am Seitenband-Tragrahmen sind mit Lagern versehen, damit sich die Rollen drehen können.
1. Die Spannrolle am Seitenband-Tragrahmen ausbauen. Eine Anleitung finden Sie im Abschnitt
Spannrolle am Seitenband-Tragrahmen, Seite
MAC262089
WARTUNG UND SERVICE
C
C
D

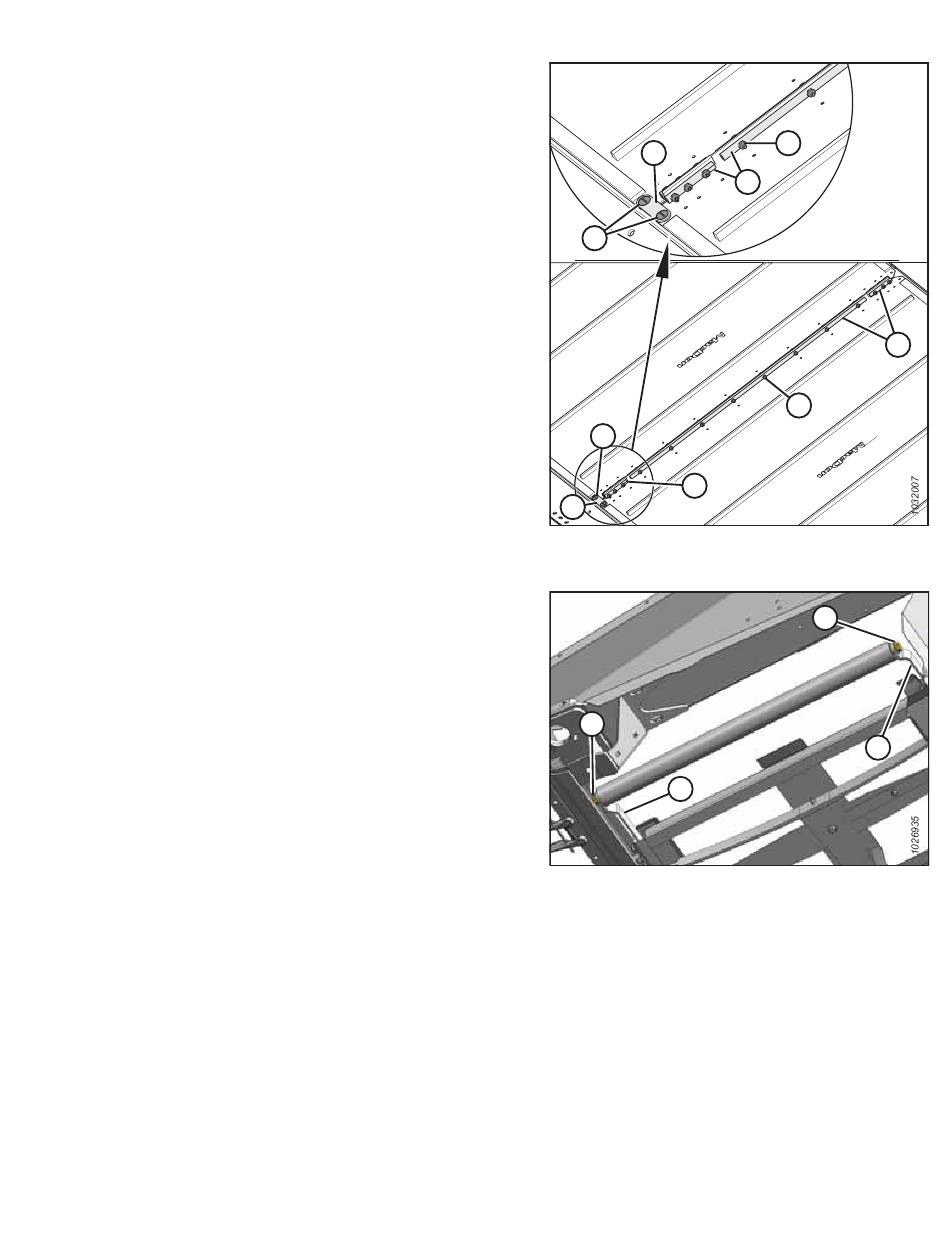

Abbildung 4.250: Verbinderplatten des
Einzugsförderbandes
B
Abbildung 4.251: Spannrolle
419.
421
A
D
B
A
B
A
C
4.12.7 Ausbauen der
B
D
Revision A
