18. Die Mutter und die Schraube (A) lockern und den
Hakengriff (B) wie gezeigt so umstellen, dass er in den
Floatmodul-Arm eingreift. Die Schraube und die Mutter (A)
anziehen.
19. Die Schrauben (A) und Federspannvorrichtung (C) an der
Rückseite des Floatmodul-Tragrahmens entfernen.
20. Die Trimmfedern (B), die neben den Kanälen der
Schneidwerksnivellierung (D) hängen, an der
Federspannvorrichtung einhaken.
21. Die Federspannvorrichtung wieder am Floatmodul
anbringen. Die Schrauben (A) vollständig anziehen.
22. Den Vorgang auf der gegenüberliegenden Seite
wiederholen.
WARNUNG
Bei Arbeiten in Nähe der Messer oder beim Umgang mit diesen schwere Handschuhe tragen.
23. Die Schraube (A) herausdrehen und die Mutter und
Schraube (B) an beiden Seiten des Lochs entfernen, damit
der Floatmodul-Tragrahmen befestigt werden kann.
24. Die Verriegelung (C) nach vorne und unten drehen, um das
Adapterwannenrohr zu erfassen.
MAC262089
BETRIEB

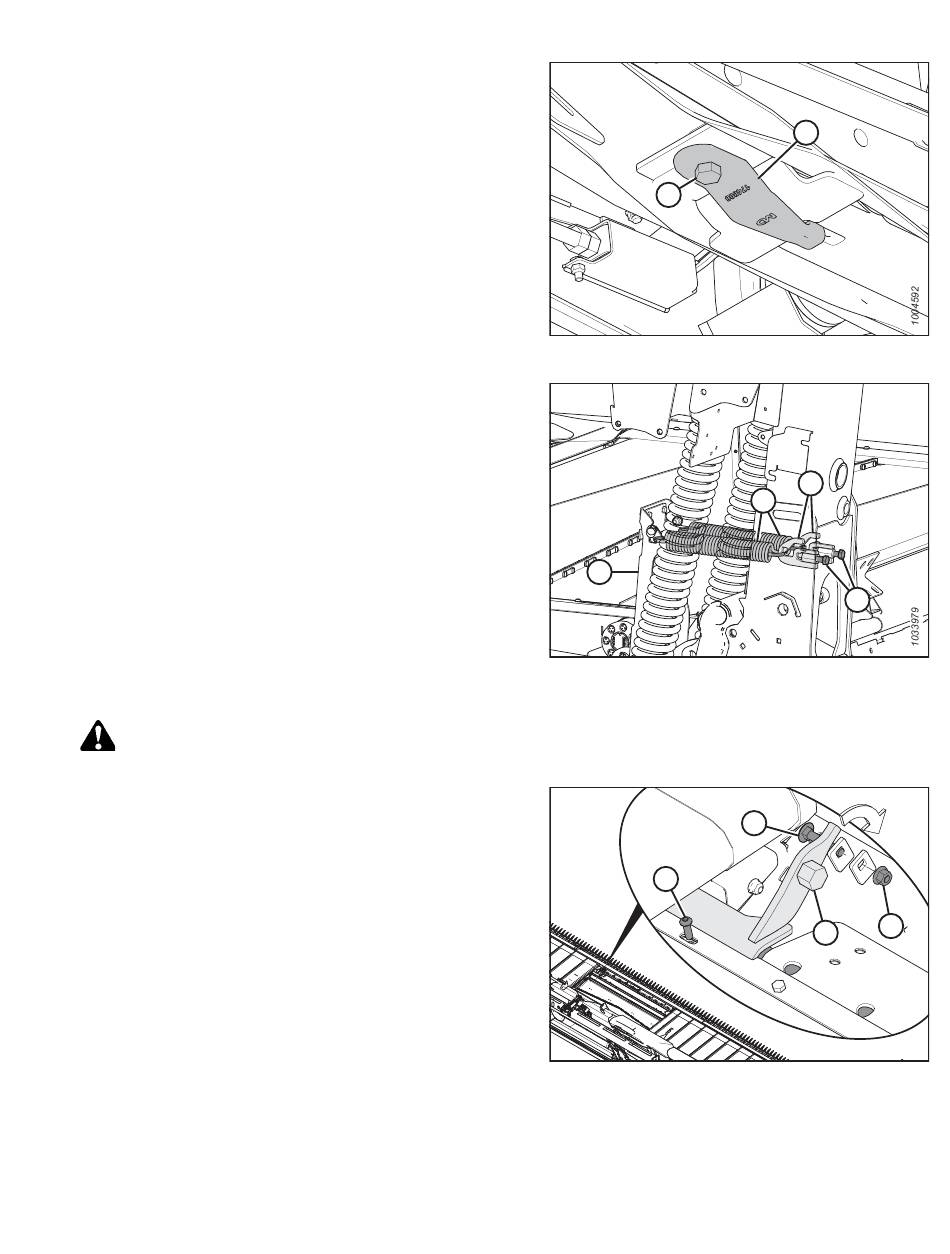

Abbildung 3.72: Unterseite Floatmodul
D
Abbildung 3.73: Trimmfedern – links
Abbildung 3.74: Floatmodul-Verriegelung
69
B
A
C
B
B
A
C
A
B
1017149
