10. Die vier Muttern, vier Schrauben und acht
Unterlegscheiben (A) wieder einsetzen, um den
Klauenkupplungsadapter in der Zugdeichsel zu sichern.
BEACHTEN:
Sicherstellen, dass die Beschläge (A) mit den vier
Schraubenköpfen auf derselben Seite wieder eingebaut
werden.
11. Die Kette wieder mit Sicherungsbolzen (B) anbringen. Den
Sicherungsbolzen mit dem Sicherungssplint sichern.
12. Die Muttern (A) wie abgebildet über Kreuz anziehen. Jede
Mutter mit dem Drehmomentschlüssel in der gleichen
Reihenfolge erneut prüfen, bis sie mit 310 Nm (229 lbf ft)
angezogen sind.
13. Den Sicherungsstift in den Zugösenadapter einsetzen. Den
Stift mit dem Klappsplint sichern.
BEACHTEN:
Die Stifte sind in der Abbildung nicht dargestellt.
MAC262089
WARTUNG UND SERVICE
B

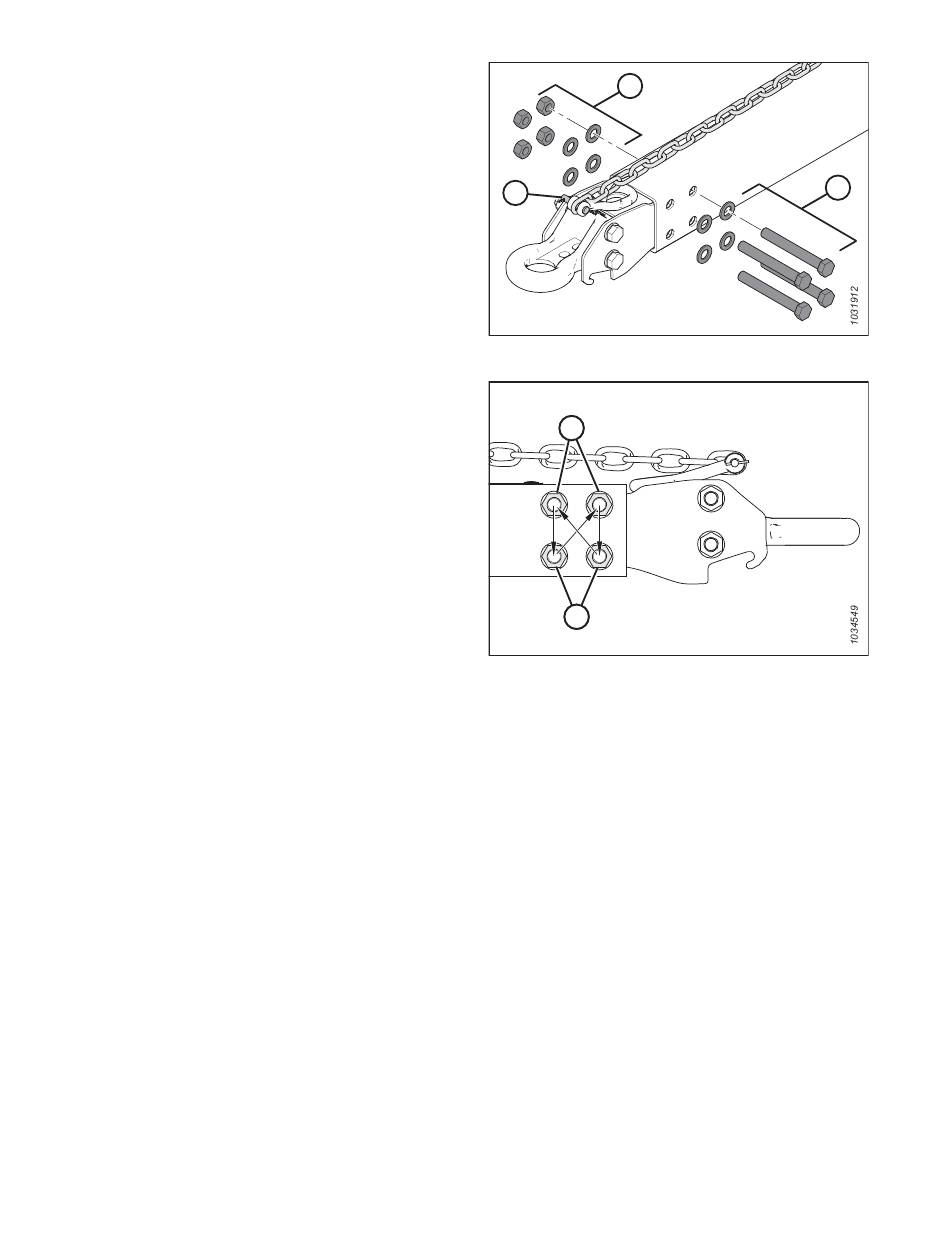

Abbildung 4.401: Einbauen des Zugösenadapters
Abbildung 4.402: Anzugsreihenfolge
494
A
B A
A A
A
Revision A
