Buchsen für Fingerträger-Verstärkungssatz – Wahlausrüstung
18. Die Aufnahme (A) ausfindig machen, in die eine neue
Buchse eingebaut werden muss.
19. Die vier Schrauben (B) entfernen, die die Stützprofile (C)
mit der Aufnahme (A) verbinden.
20. Die Schraube (E) entfernen und den Finger (D) abnehmen,
wenn er zu nah an der Aufnahme ist. So wird der Zugang
zur Buchse sichergestellt. Eine Anleitung finden Sie im
Abschnitt
Ausbauen der Kunststoffhaspelfinger, Seite 442
oder
Ausbauen der Metallhaspelfinger, Seite
21. Die Buchsenklammer (A) mit einem kleinen
Schraubendreher aufhebeln, damit sich die
Verzahnung löst.
22. Die Klammern (A) von den Buchsen entfernen.
MAC262089
WARTUNG UND SERVICE
B
441.

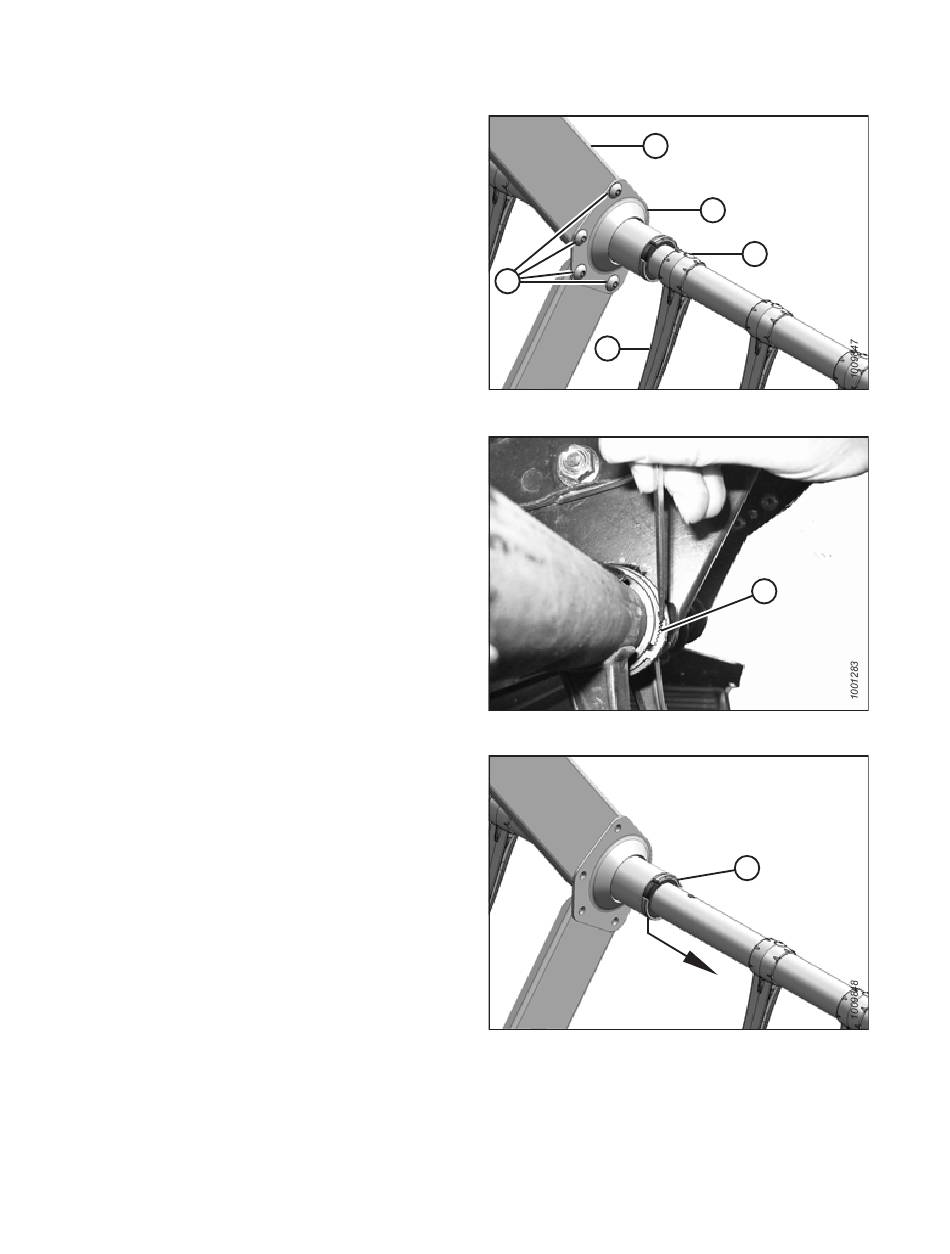

Abbildung 4.305: Fingerträgeraufnahme
Abbildung 4.306: Buchsenklammer
Abbildung 4.307: Buchsenklammer für Fingerträger-
Verstärkungssatz – Wahlausrüstung
448
C
A
E
D
A
A
