3. Die Haspelantriebskette lockern. Eine Anleitung finden Sie im Abschnitt
4. Die Kette (A) vom aktuellen Kettenradpaar auf das andere
Paar (B) umspannen.
BEACHTEN:
Die innen liegenden Kettenräder sind für Erntefahrten
vorgesehen, bei denen ein hohes Drehmoment erforderlich
ist. Die außen liegenden Kettenräder sind auf hohe
Umlaufgeschwindigkeiten ausgelegt.
BEACHTEN:
• Wenn Sie vom „schnellen" Kettenräderpaar auf das
„drehmomentstarke" Paar umstellen, müssen Sie die
Kette zuerst auf der Antriebsseite (oben) umspannen.
Die Kette hat dann mehr Bewegungsspielraum, wenn
Sie unten am angetriebenen Kettenrad umspannen.
• Wenn Sie vom „drehmomentstarken" Kettenräderpaar
auf das „schnelle" Paar umstellen, müssen Sie die Kette
zuerst auf der angetriebenen Seite (unten) umspannen.
Die Kette hat dann mehr Bewegungsspielraum, wenn
Sie oben am Antriebsrad umspannen.
5. Die Haspelantriebskette spannen. Eine Anleitung finden Sie
im Abschnitt
Spannen der Haspelantriebskette, Seite
4.14.4 Antriebskreuzgelenk der zwei-/dreiteiligen Haspel
An Schneidwerken mit zweiteiliger Haspel ermöglicht das Kreuzgelenk der zweiteiligen Haspel, dass sich die beiden Haspeln
unabhängig voneinander bewegen.
Das Kreuzgelenk wie angegeben schmieren. Eine Anleitung finden Sie im Abschnitt
Stark abgenutzte oder beschädigte Kreuzgelenke müssen ersetzt werden. Eine Anleitung finden Sie im Abschnitt
des Antriebskreuzgelenks der zwei-/dreiteiligen Haspel, Seite
Ausbauen des Antriebskreuzgelenks der zwei-/dreiteiligen Haspel
Wenn die mit Kreuzgelenk verbundene geteilte Haspel verschlissen oder beschädigt ist, muss sie ausgetauscht werden.
GEFAHR
Um Personenschaden oder tödliche Verletzungen durch unerwartetes Anspringen der Maschine auszuschließen, vor
Verlassen des Fahrersitzes immer den Motor abstellen und den Zündschlüssel abziehen.
1. Den Motor abstellen und den Zündschlüssel abziehen.
2. Die Antriebsabdeckung entfernen. Eine Anleitung finden Sie im Abschnitt
Seite
43.
MAC262089
WARTUNG UND SERVICE

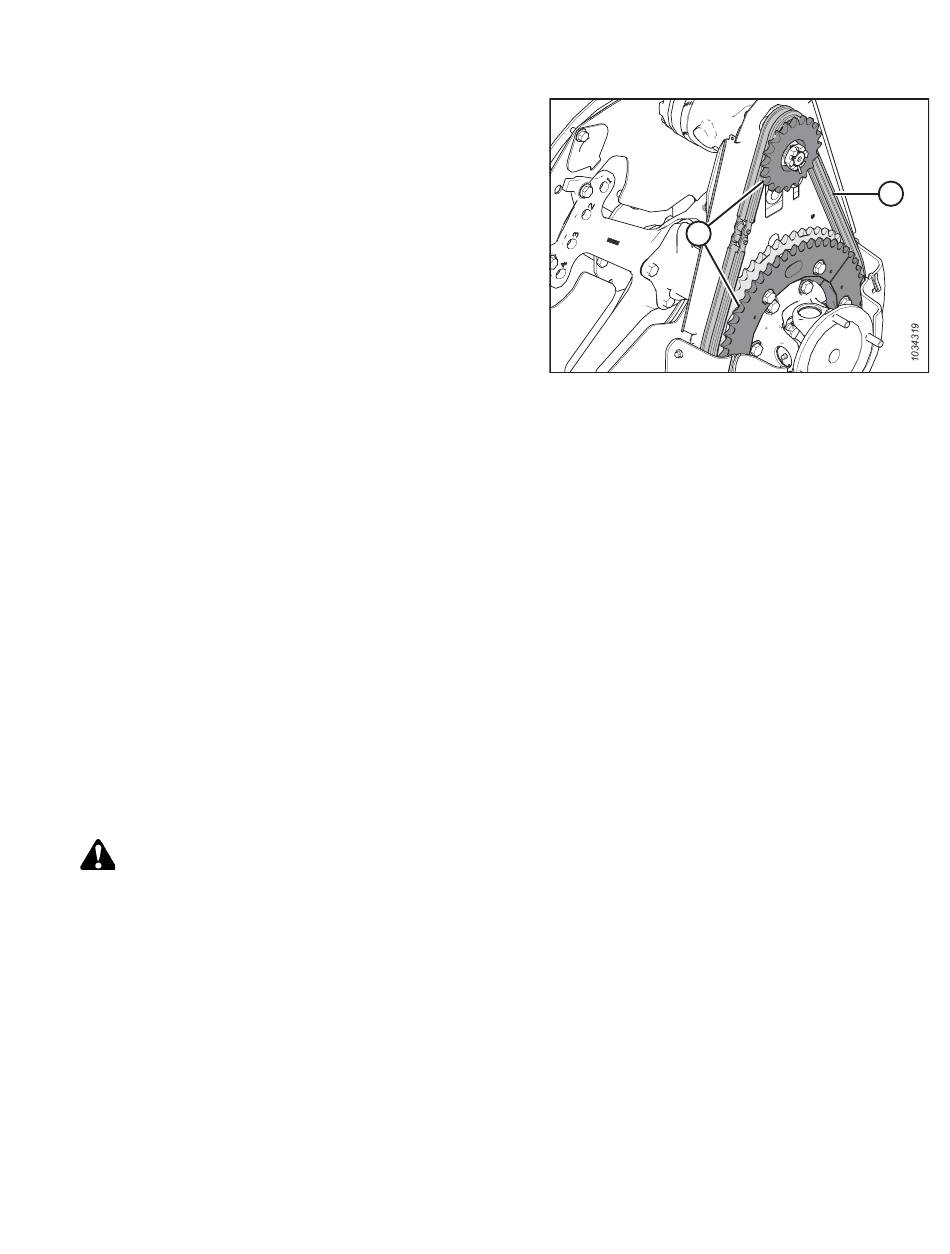

Abbildung 4.360: Haspelantriebskettenrad
467.
471.
471
Lockern der Haspelantriebskette, Seite
B
4.3 Schmierung, Seite
Ausbauen der Haspelantriebsabdeckung,
466.
A
281.
Ausbauen
Revision A
