4. Falls ein Druckdaumen vorhanden ist, Muttern (A) und
Druckdaumen (B) ausbauen, damit ein Zugriff auf das
auszutauschende Messer möglich ist.
5. Die Schrauben und Muttern (B) entfernen.
Befestigungselemente aufbewahren.
BEACHTEN:
Verschieben Sie das Messer so, dass Sie an die
Befestigungselemente kommen.
6. Messerklingen in Nähe der Antriebsseite: Die
Messerlaschen (C) entfernen und die Messerklinge (A) vom
Messerrücken heben.
7. Den Messerrücken von Schmutz befreien und die neue
Messerklinge auf den Messerrücken setzen.
WICHTIG:
Wenn auf demselben Messer fein und grob gezahnte
Messerklingen angebracht sind, kann sich das negativ auf
die Schnittqualität auswirken.
8. Messerklingen in Nähe der Antriebsseite: Die
Messerlaschen (C) wieder einsetzen.
9. Wenn zuvor ein Druckdaumen entfernt wurde, diesen
zusammen mit Schrauben und Muttern (B) montieren.
BEACHTEN:
Die Schraubenköpfe müssen in die rechteckigen
Aussparungen im Messerrücken passen.
10. Die Muttern (B) mit 12 Nm (9 lbf ft) anziehen.
11. Gegebenenfalls die entfernten Druckdaumen austauschen.
Um die Einstellung des Druckdaumen zu überprüfen, siehe
Druckdaumen kontrollieren – spitze Messerfinger, Seite 360
Prüfen der Druckdaumen – kurze Messerfinger, Seite
oder
372.
MAC262089
WARTUNG UND SERVICE

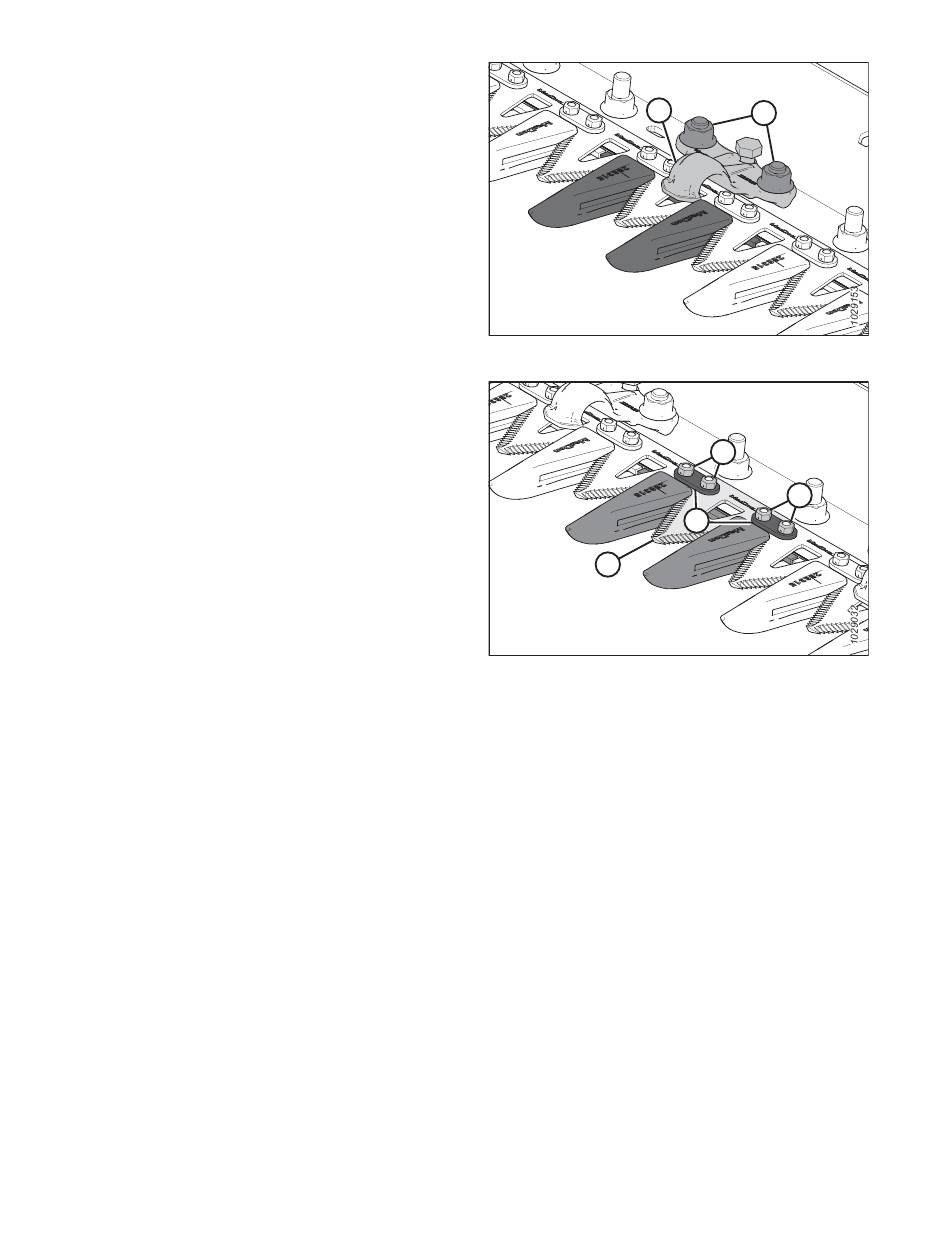

Abbildung 4.113: Messerbalken
Abbildung 4.114: Messerbalken
342
B
A
B
C
A
B
Revision A
