Kalibrieren Der Automatischen Schneidwerkshöhenregulierung (Ahhc) - Case Ih Mit Softwareversion; Oder Höher - MacDon Case IH FlexDraper FD2-Serie Bedienerhandbuch

Schneidwerk mit floatmodul fm200
Inhaltsverzeichnis

Werbung

16. Im Dropdown-Menü REEL HEIGHT SENSOR
(Haspelhöhensensor) den Eintrag YES (A) (Ja) auswählen.
17. Das Feld AUTOTILT (A) (Automatische Neigungsanpassung)
suchen und wie folgt einstellen:
• Verwendung eines Doppelsensor-Systems: Im Feld
AUTOTILT (Automatische Neigungsanpassung) den
Eintrag YES (Ja) auswählen.
• Verwendung eines Einzelsensor-Systems: Im Feld
AUTOTILT (Automatische Neigungsanpassung) den
Eintrag NO (Nein) auswählen.
BEACHTEN:
Wenn die Floatfunktion schwerer eingestellt wurde: Um
den AHHC-Kalibrierungsvorgang abzuschließen, nach der
Kalibrierung auf den für den Arbeitsbetrieb empfohlenen
Floatwert nachstellen.
Kalibrieren der automatischen Schneidwerkshöhenregulierung (AHHC) – Case IH mit Softwareversion
28.00 oder höher
Die vom Sensor der automatischen Schneidwerkshöhenregulierung AHHC abgegebene Ausgangsspannung bei den
einzelnen Mähdreschern kalibrieren. Anderenfalls funktioniert AHHC nicht wie vorgesehen.
GEFAHR
Dafür sorgen, dass sich keine Unbeteiligten in der Nähe aufhalten. Kinder von der Maschine fernhalten. Mit einem
Rundgang sicherstellen, dass sich niemand unter, auf oder in der Nähe der Maschine befindet.
BEACHTEN:
Möglicherweise wurden seit Veröffentlichung dieses Dokuments an den Bedienelementen oder Bildschirmanzeigen des
Mähdreschers Änderungen vorgenommen. Die aktuellsten Informationen entnehmen Sie dem Mähdrescher-
Bedienerhandbuch.
MAC262089
BETRIEB
A

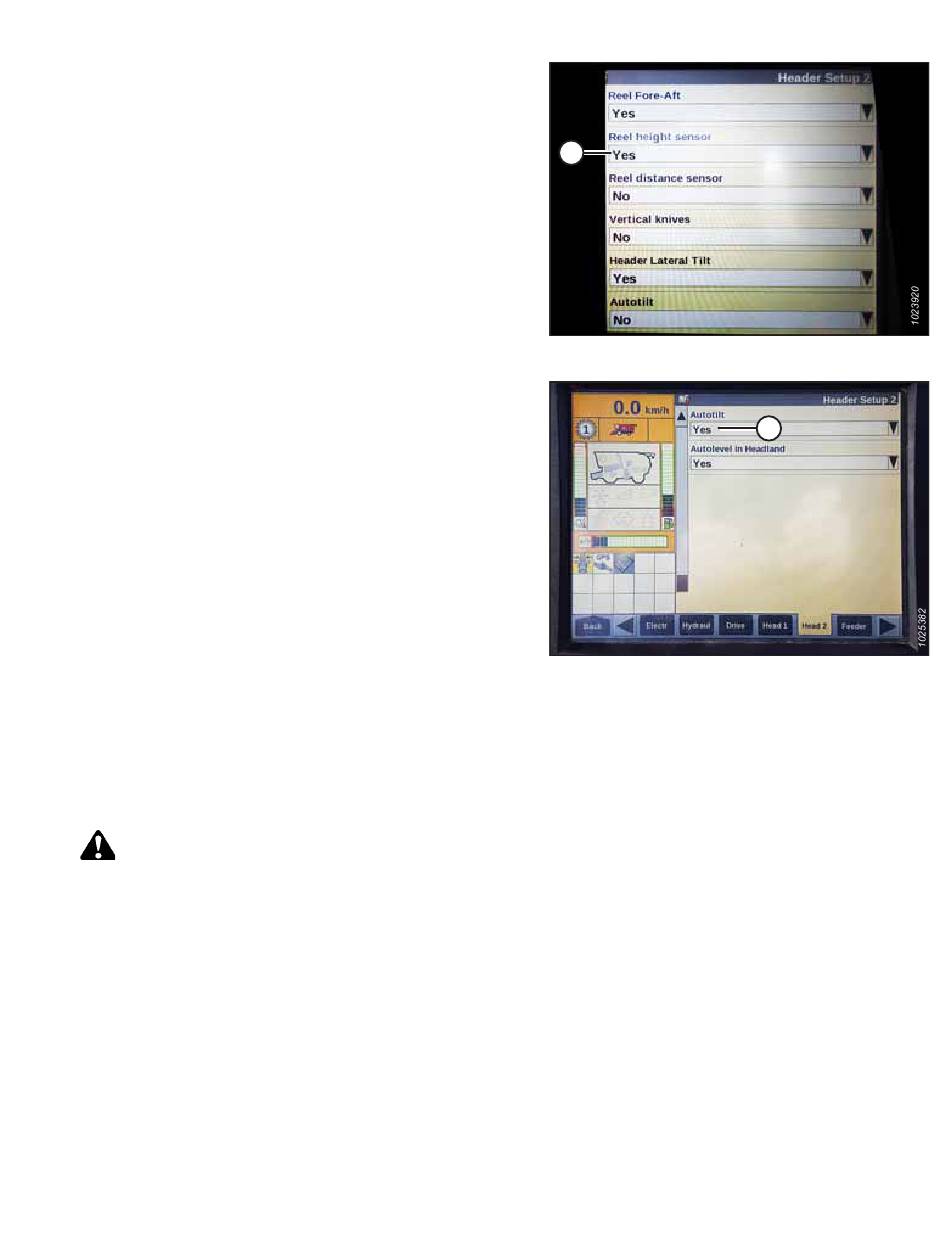

Abbildung 3.336: Bildschirmanzeige des Case IH
Abbildung 3.337: Bildschirmanzeige des Case IH
235
A
Revision A
