5. Die Messerkopf-Abdeckbleche aus dem Aufbewahrungsfach
für das Handbuch entnehmen.
6. Das Messerkopf-Abdeckblech (A) wie dargestellt am
Abschlussblech anlegen. Das Blech so ausrichten, dass die
Aussparung mit dem Profil des Messerkopfes und/oder der
Druckdaumen übereinstimmt.
7. Die Befestigungsbohrungen ausrichten und mit zwei
Sechskantschrauben M10 x 30, Unterlegscheiben (B) und
Schraubenmuttern befestigen.
8. Die Schrauben (B) gerade so weit festziehen, dass sie das
Abdeckblech des Messerkopfes (A) an Ort und Stelle halten.
Gleichzeitig soll es möglich sein, das Blech möglichst nahe
an den Messerkopf heranzurücken.
9. Die Taumelgetriebescheibe manuell so weit drehen, dass
sich das Messer bewegt. Dabei prüfen, ob sich der
Messerkopf und das Messerkopf-Abdeckblech (A) berühren.
Das Abdeckblech ggf. nachstellen damit es den Messerhub
nicht behindert.
10. Die Schrauben (B) festziehen.
MAC262089
WARTUNG UND SERVICE

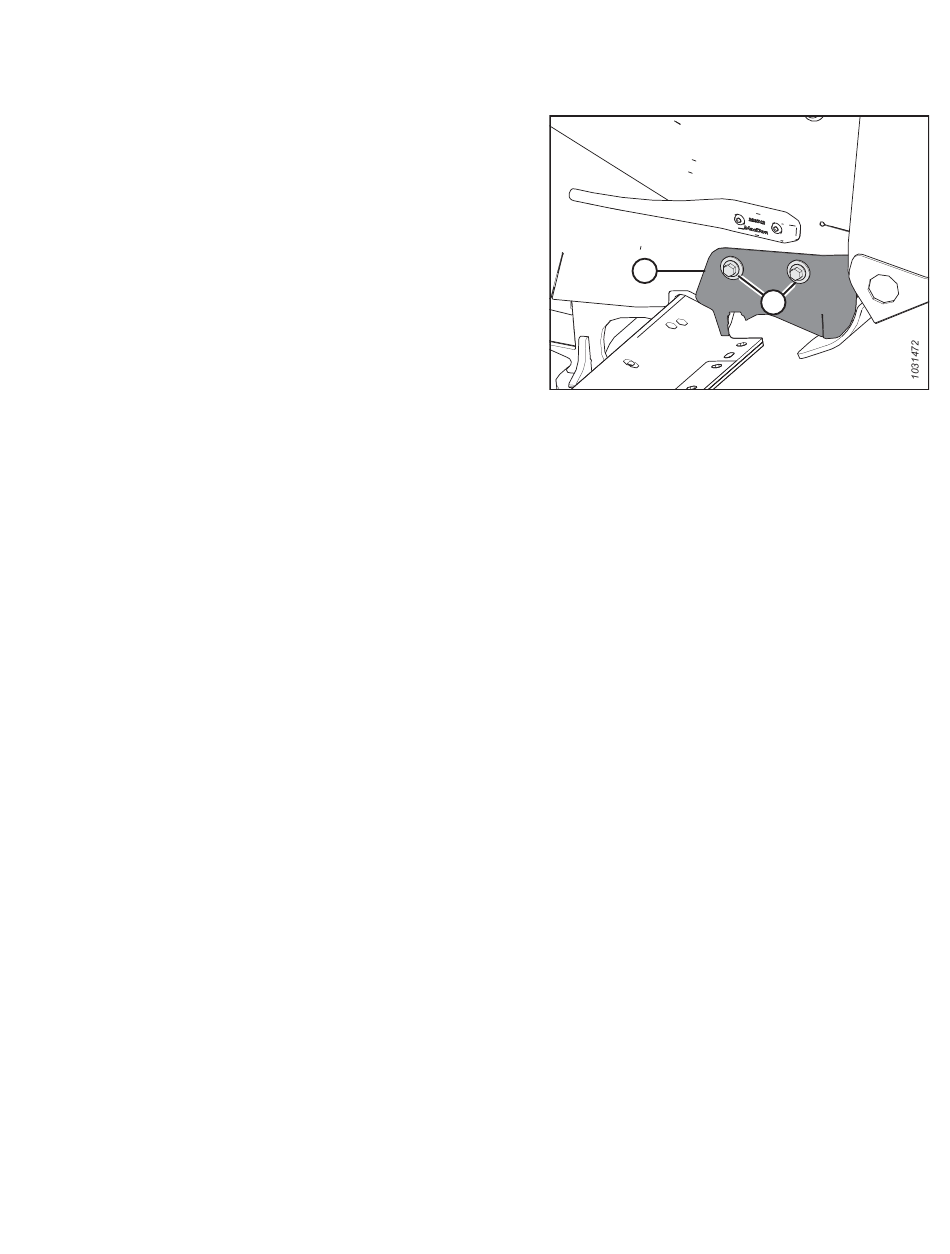

Abbildung 4.169: Messerkopf-Abdeckblech
379
A
B
Revision A
