7.1.3 Hydraulikverschraubungen mit ORB-Dichtung – einstellbar
Die Standard-Drehmomentwerte sind für einstellbare Hydraulikverschraubungen vorgesehen. Wenn in einer Anleitung für
den gleichen Typ und die gleiche Größe der in diesem Abschnitt gefundenen Verschraubung ein anderer Drehmomentwert
genannt ist, verwenden Sie den in der Anleitung angegebenen Wert.
1. Den O-Ring (A) und den Dichtungssitz (B) auf Schmutz oder
Defekte kontrollieren.
2. Die Sicherungsmutter (C) so weit wie möglich
zurückdrehen. Sicherstellen, dass die Unterlegscheibe (D)
locker ist und möglichst weit zur Sicherungsmutter (C)
hingeschoben ist.
3. Sicherstellen, dass der O-Ring (A) NICHT auf Gewinden liegt.
Den O-Ring (A) bei Bedarf anpassen.
4. Hydrauliköl auf den O-Ring (A) auftragen.
5. Die Verschraubung (B) am Anschluss montieren, bis die
Unterlegscheibe (D) und der O-Ring (A) mit der
Kontaktfläche (E) des Anbauteils in Kontakt sind.
6. Zum Positionieren der Winkelverschraubungen diese um
höchstens eine Umdrehung zurückschrauben.
7. Die Sicherungsmutter (C) zur Unterlegscheibe (D)
herunterdrehen und mit dem in der Tabelle angegebenen
Drehmoment festziehen. Mit zwei Schraubenschlüsseln
arbeiten. Einen an der Verschraubung (B) ansetzen, den
anderen an der Sicherungsmutter (C).
8. Zum Schluss den Zustand der Verschraubung prüfen.
MAC262089
INFORMATIONSTEIL
B

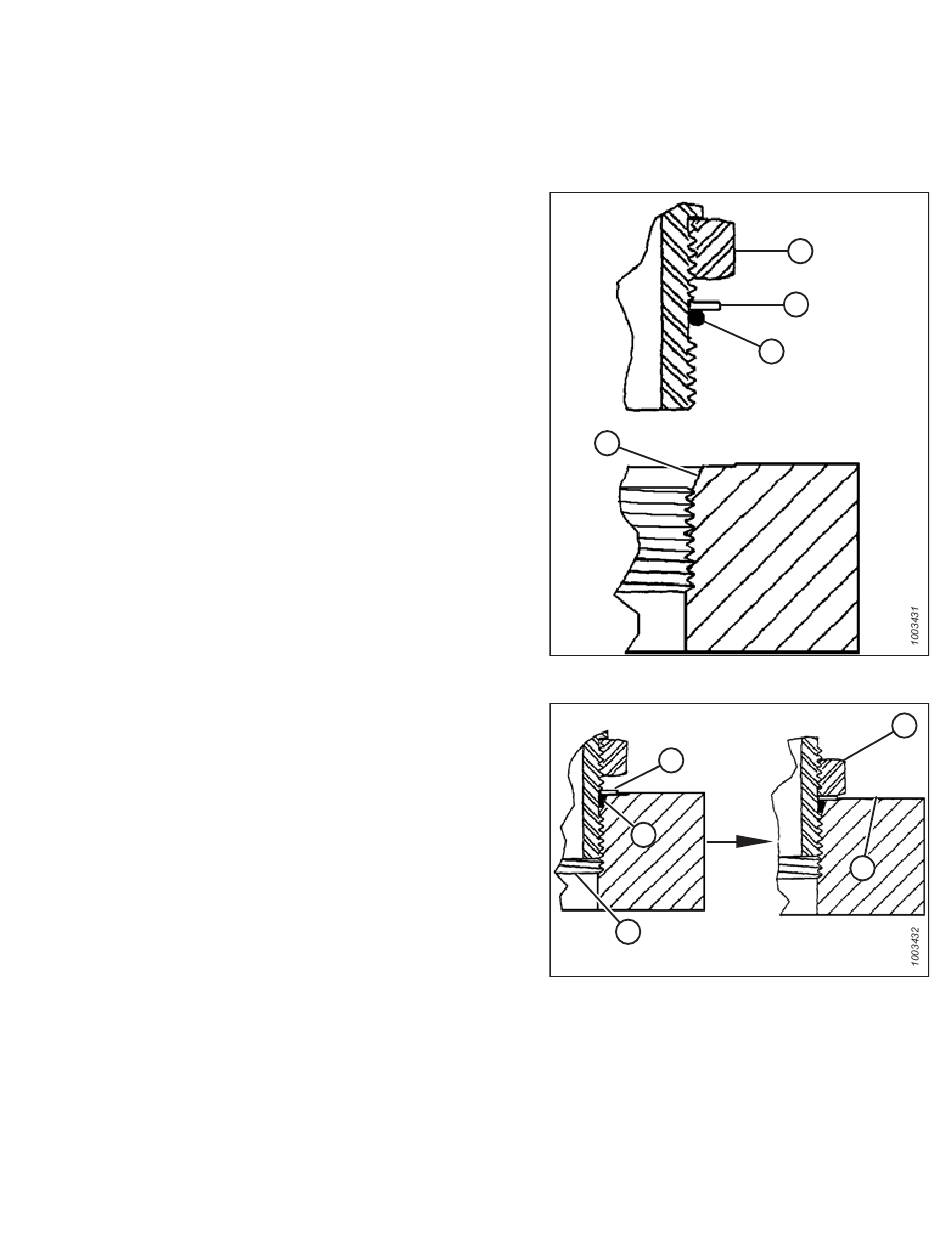

Abbildung 7.6: Hydraulikarmatur
Abbildung 7.7: Hydraulikarmatur
537
C
D
A
D
A
B
C
E
Revision A
